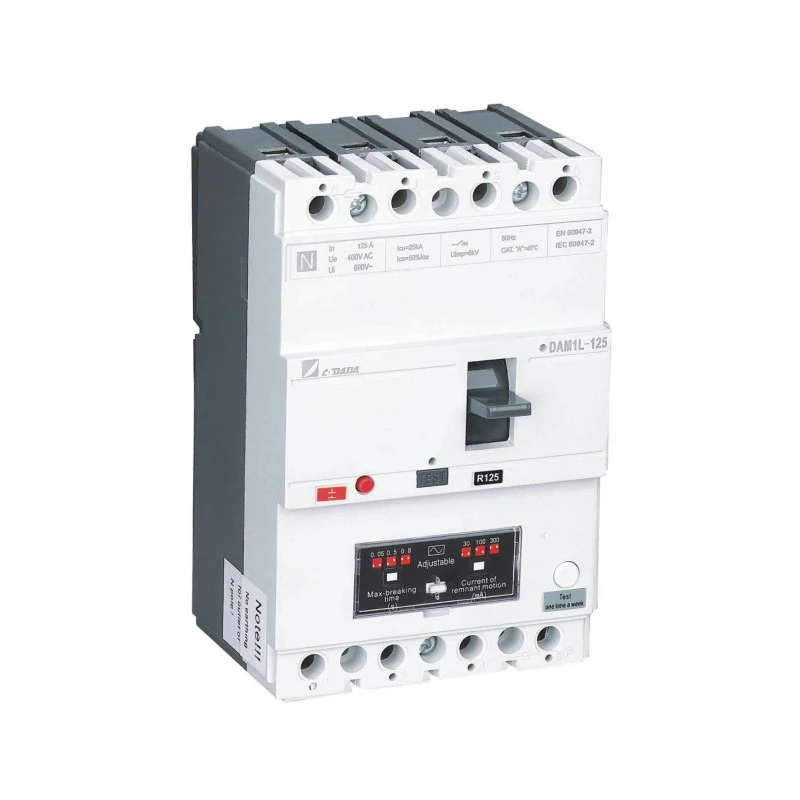

АнMCCB със защита срещу течовесъчетава функциите на конвенционален автоматичен прекъсвач с лят корпус със защита от остатъчен ток в едно координирано решение. За търговски сгради, промишлени съоръжения, производители на оборудване и изпълнители на електричество, това може да се справи с често срещано предизвикателство: защита на електрическата верига от претоварване и късо съединение, като същевременно открива потенциално опасен ток на утечка.
Ключът не е просто да изберете къртач с повече функции. Устройството трябва да съответства на системното напрежение, номиналния ток, условията на късо съединение, конфигурацията на полюсите, настройката на тока на утечка, инсталационната среда и изискванията за координация. Това ръководство обяснява как работи технологията, какви проблеми адресира и какво купувачите трябва да проверят, преди да посочат MCCB със защита срещу течове.
Съдържание
- 1. Какво представлява MCCB със защита срещу течове?
- 2. Как работи защитата срещу течове?
- 3. Кои електрически проблеми може да реши?
- 4. Защо да комбинирате MCCB и защита срещу течове?
- 5. Къде се използва MCCB със защита срещу течове?
- 6. Какво трябва да проверят купувачите преди избор?
- 7. Обяснени ключови параметри
- 8. MCCB със защита срещу течове срещу отделни защитни устройства
- 9. Съображения за инсталиране и поддръжка
- 10. Shanghai DaDa Electric Co., Ltd. и решения за защита от течове
- 11. Често задавани въпроси
- 12. Заключение
1. Какво представлява MCCB със защита срещу течове?
Прекъсвачът с формован корпус, обикновено наричан MCCB, е проектиран да предпазва електрически вериги с ниско напрежение срещу условия като претоварване и късо съединение. За разлика от основния защитен превключвател, MCCB може да бъде избран в широк диапазон от номинален ток и капацитет на прекъсване, което го прави подходящ за търговски и индустриални разпределителни системи.
АнMCCB със защита срещу течоведобавя откриване на остатъчен ток или заземяване към тези конвенционални защитни функции. Когато бъде открит необичаен ток на утечка и достигне конфигурираното работно ниво, защитният механизъм може да инициира изключване и да изключи засегнатата верига.
Тази комбинация е особено полезна, когато електрическите дизайнери искат множество слоеве на защита, без да създават ненужно сложно разположение на панелите. Търговските продукти се предлагат като интегрирани решения за остатъчен ток MCCB-plus или като MCCB, комбинирани със съвместими модули за остатъчен ток. IEC 60947-2 включва изисквания за прекъсвачи, включващи защита от остатъчен ток, докато производителите могат да предоставят различни конфигурации и диапазони на настройка.
2. Как работи защитата срещу течове?
В здрава електрическа верига токът, протичащ през изходящите проводници, трябва да съответства по подходящ начин на тока, който се връща през веригата. Състояние на утечка възниква, когато част от тока поеме по нежелана пътека, например чрез влошаване на изолацията, свързано оборудване или контакт на лице с част под напрежение.
Защитата от утечки следи остатъчния ток, свързан с този дисбаланс. Ако измереният остатъчен ток превиши конфигурирания праг на работа на устройството, системата за защита изпраща сигнал за изключване към механизма на MCCB.
В зависимост от дизайна на продукта, защитата срещу утечки може да осигури регулируем остатъчен работен ток, времезакъснение, тестова функционалност, алармена индикация или други функции за наблюдение. Търговските продукти за защита от течове на MCCB демонстрират, че настройките за чувствителност и забавяне могат да варират значително в зависимост от предвиденото приложение.
Защо това е различно от защитата от претоварване?
Защитата от претоварване и защитата от течове отговарят на различни проблеми. Претоварена верига може да изтегли прекомерен ток, защото са свързани твърде много товари или защото оборудването работи над предвидения капацитет. Повредата при утечка обаче се отнася до изтичане на ток от предназначения проводящ път.
Следователно простото увеличаване на способността за защита от претоварване не осигурява автоматично подходяща защита срещу течове. Двете функции трябва да се разглеждат отделно при проектирането на електрическа разпределителна система.
3. Кои електрически проблеми може да реши?
Електрическото оборудване, използвано във фабрики, търговски сгради и инфраструктурни проекти, може да работи дълго време при тежки условия. Влага, прах, стареене на изолацията, механични повреди, грешки при инсталиране и влошаване на оборудването могат да допринесат за необичайни токови пътища.
Повредената или остаряла изолация може да създаде нежелани токови пътища, които може да не се държат като конвенционално късо съединение.
Защитата от остатъчен ток може да помогне за откриване на условия на утечки, които изискват бързо изключване на веригата.
Комбинирането на защитни функции може да опрости подредбата в сравнение с използването на няколко независими компонента.
Действителното ниво на защита зависи от цялостната електрическа система, конфигурацията на устройството и условията на монтаж. Поради това MCCB със защита срещу изтичане трябва да се третира като част от правилно проектирана защитна схема, а не като универсално решение за всяка електрическа опасност.
4. Защо да комбинирате MCCB и защита срещу течове?
За много електрически проекти основната атракция е възможността да се отговори на няколко изисквания за защита в рамките на координирано устройство. Това може да бъде ценно, когато пространството на панела, времето за инсталиране и координацията на системата са важни.
1. Множество защитни функции
Едно правилно конфигурирано устройство може да осигури защита от претоварване, късо съединение и остатъчен ток в рамките на една и съща защитна архитектура. Това улеснява инженерите да установят дефинирана стратегия за защита за захранваща или разпределителна верига.
2. По-ефективен дизайн на панела
Интегрираните или близки защитни компоненти могат да намалят нуждата от отделни устройства, окабеляване и монтаж. Производителите на MCCB със защита от остатъчен ток специално подчертават компактния монтаж и намалените изисквания за компоненти като практически предимства.
3. Регулируема защита
Някои продукти осигуряват регулируеми прагове на остатъчен ток и времезакъснения. Това позволява защитното устройство да бъде адаптирано към различни вериги, вместо да се разчита на една фиксирана настройка за всяко приложение.
4. По-лесно системно планиране
Когато изискванията за претоварване, късо съединение и течове се разглеждат заедно, инженерите могат да оценят цялостната стратегия за защита, вместо да избират отделни компоненти поотделно.
5. Къде се използва MCCB със защита срещу течове?
Подходящото приложение зависи от електрическия дизайн, местните изисквания и продуктовите спецификации. Типичните области на приложение включват:
- Разпределителни табла за търговски сгради
- Промишлени електроразпределителни системи
- Фабрично производствено оборудване
- Захранващи устройства за двигатели и машини
- Цехове и производствени мощности
- Инфраструктурни и комунални инсталации
- Електрическо оборудване, изискващо наблюдение за утечки на земя
- Разпределителни системи, където пространството на панела е ограничено
- Проекти, изискващи координирана защита от претоварване, късо съединение и остатъчен ток
MCCB се използват широко в промишленото и търговско разпространение, тъй като техните текущи номинални стойности и прекъсващи способности могат да покрият приложения извън типичния диапазон на малки прекъсвачи за разклонения.
6. Какво трябва да проверят купувачите преди избор?
Изборът на MCCB със защита срещу течове въз основа само на номиналния ампераж може да създаде проблеми по време на монтажа. Купувачите трябва да предоставят на производителя или електроинженера достатъчно информация за системата, преди да потвърдят модел.
- Номинален ток:Определете очакваното продължително натоварване и изберете подходящ номинален ток въз основа на цялостния дизайн на веригата.
- Работно напрежение:Потвърдете системното напрежение и дали продуктът е подходящ за предвиденото AC приложение.
- Брой полюси:Проверете дали системата изисква 3P, 4P или друга конфигурация.
- Възможност за късо съединение:Проверете наличния очакван ток на повреда и се уверете, че прекъсвачът има подходяща степен на прекъсване.
- Чувствителност към изтичане:Определете остатъчния работен ток, необходим за предвидената стратегия за защита.
- Закъснение във времето:Помислете дали за координация с устройства нагоре или надолу по веригата е необходима мигновена работа или отговор със закъснение във времето.
- Условия за монтаж:Прегледайте температурата на околната среда, заграждението, влажността, надморската височина и други съответни фактори на околната среда.
- Стандарти и сертификати:Потвърдете стандартите и одобренията, изисквани на целевия пазар.
7. Обяснени ключови параметри
Следните параметри са особено важни при сравняване на различни продукти за защита срещу течове на MCCB.
| Параметър | Защо има значение | Какво купувачите трябва да потвърдят |
|---|---|---|
| Номинален ток (In) | Определя нивото на тока, което прекъсвачът е проектиран да носи при определени условия. | Свържете прекъсвача с натоварването на веригата и конструкцията на проводника. |
| Номинално напрежение (Ue) | Определя електрическото работно напрежение за приложението. | Потвърдете съвместимостта със системното напрежение. |
| Капацитет на прекъсване | Показва тока на повреда, който прекъсвачът може безопасно да прекъсне при определени условия на изпитване. | Сравнете номиналната стойност на продукта с наличния ток на късо съединение. |
| Настройка на тока на утечка | Определя нивото на остатъчен ток, при което работи защитата срещу утечка. | Потвърдете необходимата чувствителност и диапазон на настройка. |
| Закъснение във времето | Може да помогне за координиране на защитата от изтичане с други защитни устройства. | Проверете дали необходимият отговор е мигновен или със закъснение. |
| Брой поляци | Определя кои проводници са превключени и защитени. | Потвърдете 3P, 4P или друга необходима конфигурация. |
| Стандарти | Осигурява рамка за производителност и тестване на продукта. | Проверете приложимите IEC, регионални и проектни изисквания. |
Например, настоящите търговски продукти със защита от остатъчен ток могат да предлагат различни комбинации от номинален ток, конфигурация на полюсите, работно напрежение и капацитет на прекъсване. Тези спецификации винаги трябва да се сравняват с действителния лист с данни на продукта, вместо да се приемат само от продуктовата категория.
8. MCCB със защита срещу течове срещу отделни защитни устройства
Както интегрираните, така и отделните мерки за защита могат да бъдат технически подходящи. По-добрата конфигурация зависи от електрическата архитектура на проекта, изискванията за пространство, стратегията за координация и предпочитанията за доставки.
| Разглеждане | MCCB със защита срещу течове | Отделно устройство за защита |
|---|---|---|
| Оформление на панела | Може да осигури компактно разположение. | Може да изисква допълнително място за монтаж. |
| Окабеляване | Може да намали взаимното свързване между отделни защитни компоненти. | Може да изисква допълнително окабеляване и координация. |
| Защитни функции | Проектиран около комбинирано устройство за защита. | Функциите могат да се избират независимо. |
| Поддръжка | По-малко отделни компоненти могат да опростят проверката. | Индивидуалните компоненти могат да се сменят отделно в зависимост от дизайна. |
| Персонализиране | Зависи от наличните конфигурации на прекъсвача и защита срещу течове. | Може да предложи гъвкавост чрез комбиниране на различни устройства. |
Важното е, че интеграцията не означава автоматично пригодност. Избраната комбинация трябва все още да отговаря на електрическите изисквания на инсталацията.
9. Съображения за инсталиране и поддръжка
Правилната инсталация е също толкова важна, колкото изборът на правилния прекъсвач. Дори един добре проектиран MCCB със защита срещу течове може да не осигури желаната производителност, ако окабеляването, заземяването, настройките или средата на инсталиране са неправилни.
Проверете внимателно окабеляването
Следвайте електрическата схема на производителя и инструкциите за монтаж. Фазовите и неутралните проводници, където е приложимо, трябва да бъдат подредени правилно, за да може системата за откриване на остатъчен ток да работи по предназначение.
Проверете настройката за изтичане
Не приемайте, че най-ниската налична настройка за ток на утечка автоматично е подходяща. Настройката трябва да съответства на предназначената защитна функция и електрическите характеристики на веригата.
Помислете за селективността
Големите разпределителни системи могат да съдържат множество защитни устройства. Техните работни характеристики трябва да бъдат прегледани заедно, така че подходяща повреда надолу по веригата да не изключи ненужно много по-голяма част от инсталацията.
Извършете функционално тестване
Когато продуктът осигурява тестова функция, тестването трябва да следва препоръчаната от производителя процедура и изискванията, приложими към инсталацията. Някои устройства за остатъчен ток предоставят тестови функции и допълнителни функции за наблюдение.
10. Shanghai DaDa Electric Co., Ltd. и решения за защита от течове
Shanghai DaDa Electric Co., Ltd. предоставя решения за MCCB, предназначени за приложения, при които конвенционалната защита на веригата и защитата от течове трябва да работят заедно. Неговата серия DAM1L е пример за MCCB с интегрирана защита от остатъчен ток, предназначена за приложения, включително сградни електрически системи, промишлени обекти и други разпределителни среди с ниско напрежение.
Информацията за продукта показва конфигурации като четириполюсна конструкция, широк диапазон на номинален ток и регулируема защита срещу утечка на земя. В зависимост от модела, работният ток на утечка може да бъде конфигуриран в определен диапазон, което позволява стратегията за защита да бъде адаптирана към различни приложения.
За задгранични купувачи, дистрибутори, строители на панели и изпълнители на електроинсталации най-полезният подход е да предоставят на доставчика изискванията на проекта, преди да поискат оферта. Това помага да се определи дали необходимият номинален ток, разположение на полюсите, настройка на утечка, капацитет на прекъсване и сертифициране са налични в планираната конфигурация.
Информация за включване в запитване
- Необходим номинален ток
- Системно напрежение и честота
- Брой полюси
- Необходима чувствителност на ток на утечка
- Необходима функция за забавяне на времето
- Очакван ток на късо съединение или необходима изключвателна способност
- Инсталационна среда
- Целеви пазар и изисквания за сертифициране
- Необходимо количество
- OEM или персонализирани изисквания, ако е приложимо
Предоставянето на тези подробности в началото може да направи техническата комуникация по-ефективна и да намали риска от избор на прекъсвач, който не отговаря на крайната инсталация.
11. Често задавани въпроси
Защитата срещу утечка открива остатъчен ток, причинен от нежелан път на тока, и може да инициира изключване на прекъсвача, когато бъде достигнат конфигурираният работен праг. Той се отнася за различно състояние от конвенционалната защита от претоварване и късо съединение.
Не. Обикновеният MCCB осигурява функции като защита от претоварване и късо съединение, докато конфигурацията със защита от изтичане добавя откриване и защита на остатъчен ток.
Защитата от течове може да помогне за откриване на определени необичайни токови пътища, които могат да допринесат за електрически опасности. Предотвратяването на пожар обаче зависи от пълната електрическа инсталация, състоянието на оборудването, настройките за защита и приложимите мерки за безопасност.
Няма единична настройка, подходяща за всяка инсталация. Подходящата стойност зависи от защитната цел, характеристиките на веригата, оборудването и приложимите електрически изисквания. Настройката трябва да се определи от квалифициран персонал.
Конфигурацията на MCCB обикновено се проектира около конвенционалните защитни функции на прекъсвача, но точните защитни функции зависят от конкретния модел и конфигурацията на изключващото устройство. Винаги проверявайте техническата документация на производителя.
IEC 60947-2 е важен стандарт за прекъсвачи за ниско напрежение и включва изисквания, свързани с прекъсвачи, включващи защита от остатъчен ток. Може също да се прилагат регионални стандарти и специфични за проекта изисквания.
Да, подходящи модели могат да се използват в приложения за индустриално разпределение и оборудване, когато техните електрически рейтинги, характеристики на защита и екологични спецификации отговарят на инсталацията.
Осигурете необходимия ток, напрежение, полюси, капацитет на прекъсване, настройка на тока на утечка, изискване за забавяне, условия на инсталиране, количество и целево сертифициране. Това дава на производителя достатъчно информация, за да препоръча подходяща конфигурация.
12. Заключение
MCCB със защита срещу утечка се отнася до две важни области на електрическа защита: конвенционална защита срещу свръхток и откриване на остатъчен ток. Чрез обединяването на тези функции в координирано решение може да помогне за опростяване на дизайните за разпределение на електроенергия, където електрическата безопасност, пространството на панела и координацията на системата са важни.
Най-важната стъпка е да погледнете отвъд името на продукта. Номиналният ток, работното напрежение, капацитетът на прекъсване, конфигурацията на полюсите, чувствителността към утечка, забавянето във времето, условията на монтаж и приложимите стандарти влияят дали даден MCCB е подходящ за даден проект.
За купувачи, оценяващи защитени от течове MCCB за търговски сгради, промишлени съоръжения, разпределителни панели или OEM приложения, работата директно от действителните електрически изисквания е най-надеждният начин за идентифициране на подходяща конфигурация.
Имате нужда от MCCB със защита срещу течове?
Ако снабдявате MCCB за нов електрически проект, заменяте съществуващи защитни устройства или разработвате персонализирано решение за дистрибуция,Shanghai DaDa Electric Co., Ltd.може да ви помогне да прегледате необходимите спецификации и конфигурация на продукта. Споделете вашето напрежение, ток, номер на полюс, изисквания за защита от течове и подробности за приложението, за да обсъдите подходящото решение.
За продуктови спецификации, OEM изисквания или проектни запитвания,свържете се с насс вашите електрически изисквания и информация за приложението.
