Това ръководство обяснява как работи 6kA AC миниатюрен автоматичен прекъсвач, какво всъщност означава рейтингът 6kA, как кривите на изключване B, C и D влияят на производителността и как да изберете подходящ номинален ток и конфигурация на полюсите. Той също така идентифицира често срещани грешки при закупуване и предоставя практичен контролен списък за инженери, изпълнители и купувачи, оценяващи решенията на MCB от производители като напр.Shanghai DaDa Electric Co., Ltd.
Съдържание
- Какво представлява 6kA AC миниатюрен прекъсвач?
- Защо 6kA капацитет на прекъсване има значение?
- Как миниатюрен AC прекъсвач защитава верига?
- Кои технически параметри трябва да проверяват купувачите?
- Как кривите на пътуване B, C и D влияят на избора?
- Къде обикновено се използват 6kA AC миниатюрни прекъсвачи?
- Какви проблеми може да предотврати правилният MCB?
- Как могат купувачите да изберат подходящ 6kA MCB?
- Често срещани грешки при избора, които трябва да избягвате
- Защо да работите с опитен производител на MCB?
- Често задавани въпроси
- Свържете се с Shanghai DaDa Electric Co., Ltd.

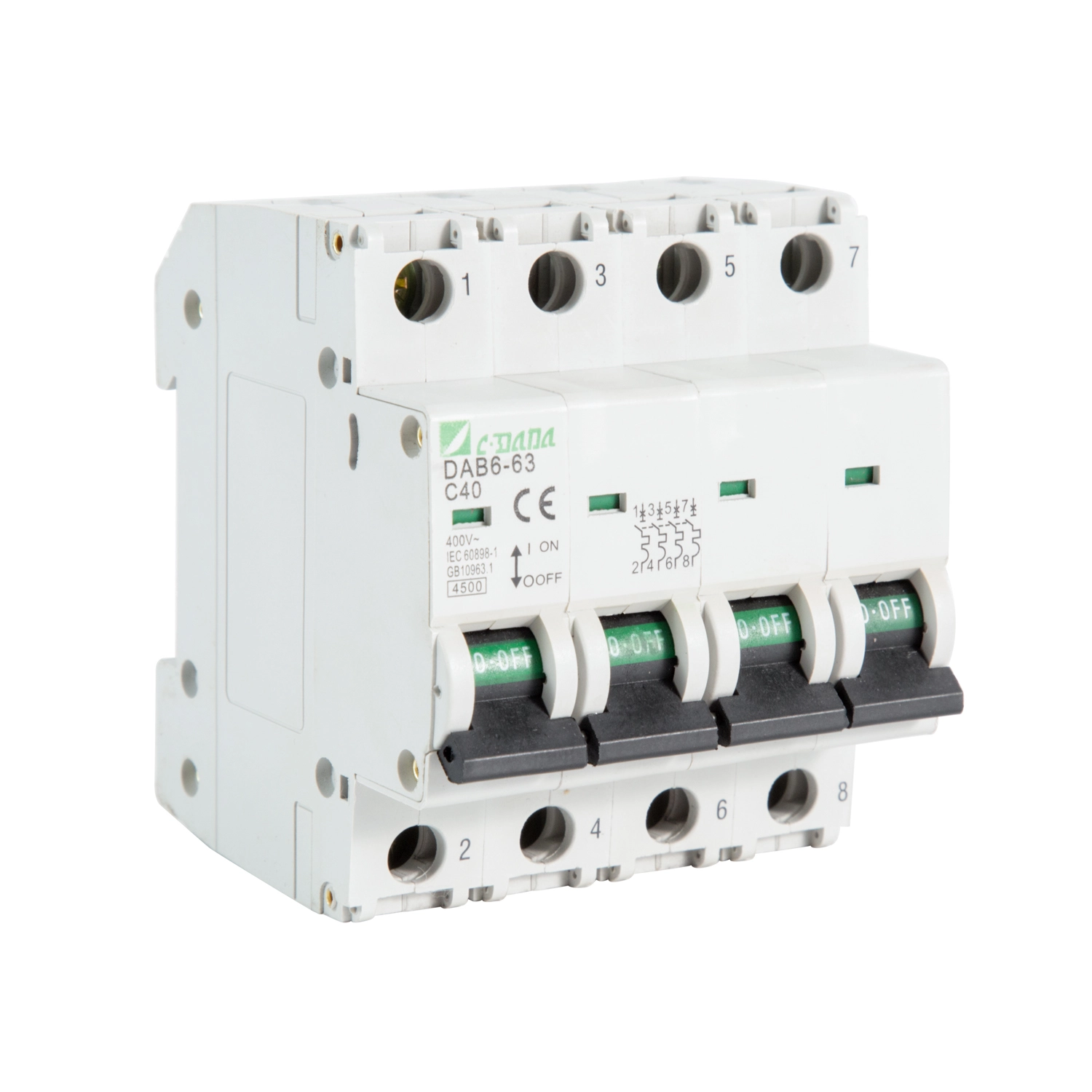

Какво представлява 6kA AC миниатюрен прекъсвач?
Миниатюрният прекъсвач, обикновено наричан MCB, е защитно превключващо устройство, предназначено за автоматично разединяване на електрическа верига при възникване на необичайни условия на ток. За разлика от традиционния предпазител, MCB обикновено може да бъде нулиран след отстраняване на повредата, което го прави удобен за многократна работа и поддръжка.
Терминът6kAсе отнася за номиналната мощност на прекъсване на прекъсвача при късо съединение при приложимите условия на изпитване. С прости думи, 6kA MCB е проектиран да прекъсва безопасно очакван ток на късо съединение до 6000 ампера, когато са изпълнени определените изисквания.
Продуктите, отговарящи на IEC/EN 60898-1, обикновено определят параметри като номинален ток, номинално напрежение, честота, капацитет на прекъсване и моментни характеристики на изключване. Търговските гами MCB могат да предложат номинални стойности от 6kA при различни номинални токове и конфигурации на полюсите.
6kA не е нормалният работен ток на прекъсвача. 16A MCB, например, е предназначен да носи своя номинален ток при определени условия, докато цифрата 6kA описва неговата способност за прекъсване на късо съединение. Тези две спецификации отговарят на напълно различни инженерни въпроси.
Защо 6kA капацитет на прекъсване има значение?
Късото съединение може да доведе до изключително високи токове за много кратък период от време. Ако защитното устройство не може безопасно да прекъсне тока на повреда, наличен в неговата точка на инсталиране, последствията могат да включват сериозно увреждане на контакта, прекомерна топлина, повреда на оборудването или опасна електрическа дъга.
Следователно, изключвателната способност не трябва да се избира само защото 6kA е общодостъпна спецификация. Очакваният ток на късо съединение в точката на инсталиране трябва да бъде оценен и избраният прекъсвач трябва да има адекватна способност за прекъсване за тази система.
| Параметър | Какво означава | Защо има значение |
|---|---|---|
| 6kA | Номинален капацитет на прекъсване при късо съединение | Определя дали прекъсвачът може безопасно да прекъсне определеното ниво на ток на повреда |
| Номинален ток (In) | Нормален ток на MCB | Трябва да се координира с капацитета на проводника и очакваното натоварване |
| Номинално напрежение (Ue) | Работно напрежение за приложението | Трябва да е съвместим с електрическата система |
| Крива на пътуването | Определя моментния диапазон на магнитно задействане | Помага за предотвратяване на неприятно изключване, като същевременно поддържа защита от повреда |
| Брой поляци | Брой комутирани/защитени проводници | Трябва да съответства на конфигурацията на веригата |
Спецификациите на производителя показват, че 6kA MCBs са налични за набор от номинални токове и конфигурации на напрежение, включително обикновени 230V и 400V AC разпределителни системи.
Как миниатюрен AC прекъсвач защитава верига?
Типичният MCB съчетава термични и магнитни защитни механизми. Тези две функции адресират различни електрически проблеми.
- Термична защита:Продължителното претоварване загрява биметален елемент. Когато температурата достигне работния праг, механизмът се освобождава и отваря веригата.
- Магнитна защита:Високият ток на късо съединение създава силен магнитен ефект, който активира механизма за незабавно задействане, прекъсвайки веригата бързо.
- Ръчно превключване:MCB обикновено може да се превключва ръчно за изолиране на веригата по време на поддръжка или монтаж.
Тази комбинация прави MCB подходящ за вериги, където трябва да се адресират както дълготрайни претоварвания, така и внезапни повреди от късо съединение. Съвременните продуктови гами MCB обикновено комбинират термични и магнитни освобождавания и могат да осигурят B, C или D характеристики в зависимост от предвиденото натоварване.
Кои технически параметри трябва да проверяват купувачите?
Купувачите често се фокусират върху текущия рейтинг и цена, като пренебрегват други параметри. За надеждна спецификация на проекта, следните характеристики трябва да бъдат проверени заедно.
| Спецификация | Типично съображение | Контролна точка на купувача |
|---|---|---|
| Капацитет на прекъсване | 6kA | Потвърдете, че е подходящ за очаквания ток на повреда |
| Номинален ток | Зависи от приложението | Координирайте с товара и капацитета на проводника |
| Номинално напрежение | Общи разпределителни напрежения на AC | Съпоставете системното напрежение |
| Честота | 50/60Hz обикновено се определя | Потвърдете съвместимостта с локалната мрежа |
| Характеристика на пътуването | B / C / D | Съпоставете кривата с характеристиките на пусковото натоварване |
| Конфигурация на стълба | 1P, 1P+N, 2P, 3P, 4P в зависимост от продукта | Съпоставете разположението на кабелите |
| Монтаж | DIN шината е често срещана | Потвърдете съвместимостта с разпределителното табло |
| Стандарти | IEC/EN 60898-1 или друг приложим стандарт | Поискайте техническа документация и сертификация, когато е необходимо |
Продуктовата документация от утвърдени производители обикновено предоставя тези параметри заедно, вместо да третира капацитета на прекъсване като отделна спецификация.
Как кривите на пътуване B, C и D влияят на избора?
Кривата на изключване е едно от най-важните решения при определяне на MCB. Буквата описва приблизителния диапазон, в който работи магнитното моментално освобождаване спрямо номиналния ток на прекъсвача.
| Извивка | Типичен магнитен диапазон на задействане | Типично приложение |
|---|---|---|
| B | 3–5 × инча | Натоварвания с нисък удар, осветление, резистивни вериги |
| C | 5–10 × инча | Универсални и умерено индуктивни товари |
| D | 10–20 × инча | По-високи пускови натоварвания като някои двигатели и трансформатори |
Тези диапазони обикновено се свързват с характеристиките на IEC 60898-1 MCB.
Например, ако двигател произвежда временен стартов ток няколко пъти по-висок от нормалния си работен ток, силно чувствителна крива може да се изключи ненужно по време на стартиране. Устройство с C-крива или D-крива може да е по-подходящо в зависимост от оборудването и цялостния дизайн на веригата.
Къде обикновено се използват 6kA AC миниатюрни прекъсвачи?
6kA AC миниатюрен прекъсвач може да бъде подходящ за много приложения с ниско напрежение, когато действителното ниво на повреда, напрежение, ток и изисквания за инсталиране попадат в спецификациите на устройството.
- Жилищно разпределение:осветителни вериги, вериги на контакти, домакински уреди и разклонителни вериги.
- Търговски сгради:офис разпределителни табла, осветителни системи, търговски обекти и вериги за малко оборудване.
- Индустриални контролни панели:спомагателни вериги, контролно оборудване, малки двигатели и други подходящи товари с ниско напрежение.
- Строителни услуги:Свързани с HVAC спомагателни вериги, помпи, осветление и общо разпределение на електроенергия, където спецификациите са подходящи.
- Електрически разпределителни шкафове:защита на разклонения и модулни разпределителни системи.
Действителното приложение трябва винаги да се проверява спрямо продуктовата документация на производителя и изискванията на инсталацията. Никога не трябва да се приема, че рейтингът 6kA е подходящ за всяка електрическа среда.
Какви проблеми може да предотврати правилният MCB?
Едно от най-големите притеснения при закупуване не е просто дали даден прекъсвач работи, а дали работи постоянно при условията, за които е избран.
1. Постоянно претоварване
Верига, протичаща с прекомерен ток за твърде дълго време, може да причини нагряване на проводника и преждевременно влошаване на оборудването. Термичното освобождаване е проектирано да реагира на условия на продължително претоварване.
2. Повреда от късо съединение
Подходящата мощност на прекъсване позволява на MCB да прекъсва прекомерен ток на повреда, без да надвишава определената способност за прекъсване на устройството.
3. Неприятно спъване
Неподходяща крива на задействане може да причини ненужни прекъсвания при стартиране на оборудването. Съпоставянето на характеристики B, C или D с товара помага за справяне с този проблем.
4. Трудна поддръжка
Модулният MCB може да осигури удобна ръчна изолация, помагайки на електротехниците да идентифицират и работят върху отделни вериги, без непременно да изключват цяла разпределителна система.
5. Несигурност при обществените поръчки
В B2B проекти непълните технически спецификации могат да доведат до грешни продукти, забавени одобрения или разходи за подмяна. Ясният лист с технически данни на продукта и дефинираните технически параметри намаляват тези рискове.
Как могат купувачите да изберат подходящ 6kA MCB?
Практическият процес на подбор може да бъде разделен на няколко стъпки. Това помага на инженерите и екипите за закупуване да избегнат избора на продукт само от заглавието на каталога.
-
Определете напрежението на системата.
Потвърдете номиналното AC напрежение и дали приложението е монофазно или трифазно. -
Изчислете или потвърдете проектния ток.
Номиналният ток на MCB трябва да бъде координиран с очакваното натоварване на веригата и допустимия ток на проводника. -
Определете очаквания ток на късо съединение.
Проверете наличния ток на повреда в точката на монтаж и потвърдете, че избраният капацитет на прекъсване от 6kA е подходящ. -
Оценете удара на товара.
Определете дали веригата съдържа двигатели, трансформатори, капацитивно оборудване, превключващи захранващи устройства или други товари, които произвеждат значителен стартов ток. -
Изберете подходящата крива на пътуване.
Изберете B, C или D въз основа на действителните изисквания за натоварване и защита, вместо просто да изберете най-често срещаната опция. -
Изберете конфигурацията на стълба.
Потвърдете дали проектът изисква 1P, 1P+N, 2P, 3P, 3P+N или друга конфигурация, поддържана от продуктовата серия. -
Проверете стандартите и документацията.
Поискайте приложимия лист с данни, информация за тестове, сертификати, чертежи с размери и инструкции за инсталиране. -
Проверете съвместимостта на панела.
Проверете размерите на DIN-шината, разположението на клемите, обхвата на проводниците, аксесоарите и наличното място за монтаж.
- □ Номиналното напрежение е потвърдено
- □ Номиналният ток е потвърден
- □ 6kA проверена изключваща способност
- □ B/C/D крива, избрана според натоварването
- □ Конфигурацията на стълба е потвърдена
- □ Потвърден приложим стандарт
- □ Проверени са размерите и монтажът на DIN-шина
- □ Изисква се документация за сертифициране и изпитване
- □ Прегледана работна среда
- □ Разгледана е координация със защита нагоре/надолу по веригата
Често срещани грешки при избора, които трябва да избягвате
Дори когато основните спецификации изглеждат правилни, няколко грешки могат да създадат проблеми след инсталирането.
| Грешка | Потенциален проблем | По-добра практика |
|---|---|---|
| Избор само по ампераж | Други критични параметри може да не съвпадат | Оценете заедно напрежението, кривата, капацитета на прекъсване, полюсите и стандартите |
| Ако приемем, че всеки 6kA прекъсвач е взаимозаменяем | Различните продукти може да имат различни размери и спецификации на производителност | Сравнете пълните таблици с данни |
| Използване на грешна крива на пътуване | Неприятно изключване или неподходящо приложение | Оценете действителното натоварване |
| Пренебрегване на предполагаем ток на повреда | Капацитетът на прекъсване може да е недостатъчен | Проверете нивото на повреда в точката на инсталиране |
| Преглед на координацията на проводника | Защитата може да не съответства правилно на системата за окабеляване | Координирайте рейтинга на MCB с капацитета на проводника |
| Закупуване без документи | Одобрението и инсталирането може да се затруднят | Поискайте технически документи и документи за съответствие преди покупка |
Правилната координация между номинален ток, капацитет на проводника, характеристика на изключване и ниво на повреда е от основно значение за надеждния избор на MCB.
Защо да работите с опитен производител на MCB?
За големи обеми поръчки, OEM проекти, дистрибуторски партньорства и производство на електрически табла, качеството на продукта е само едно съображение. Купувачите също се нуждаят от последователни спецификации, стабилно производство, отзивчива техническа комуникация и документация, която подкрепя одобрението на проекта.
Shanghai DaDa Electric Co., Ltd.може да се разглежда като производствен партньор за клиенти, търсещи решения за миниатюрни прекъсвачи и свързани продукти за електрическа защита за ниско напрежение. За B2B купувачите най-полезната оценка на доставчика трябва да се фокусира върху измерима техническа информация, а не само върху маркетингови твърдения.
- Ясни продуктови спецификации и технически параметри
- Определени диапазони на номинален ток и напрежение
- Налични опции за прекъсване
- Информация за кривата на пътуването за различни условия на натоварване
- Чертежи на продукта и информация за монтаж
- Приложима документация за сертифициране и съответствие
- Стабилни процедури за производство и контрол на качеството
- Техническа комуникация за специфични за проекта изисквания
- OEM/ODM поддръжка, където е приложимо
За вносителите и електродистрибуторите тези фактори могат да бъдат особено важни, когато продуктите трябва да бъдат интегрирани в различни дистрибуторски системи или да се продават на множество пазари.
Често задавани въпроси
6kA се отнася до номиналната способност на прекъсване при късо съединение при приложимите условия на изпитване. Той представлява 6000 ампера и не трябва да се бърка с нормалния номинален ток на MCB.
Не. Пригодността зависи от предполагаемия ток на късо съединение, системното напрежение, номиналния ток, характеристиката на изключване, конфигурацията на полюсите, условията на монтаж и приложимите разпоредби. Наличният ток на повреда трябва да се провери, преди да изберете прекъсвача.
Двете числа описват различни параметри. 6kA е номинален капацитет на прекъсване, докато 6A е номинална стойност на тока. Прекъсвач потенциално може да има 6A номинален ток и 6kA прекъсващ капацитет.
Те идентифицират различни характеристики на моментно магнитно изключване. Съгласно IEC 60898-1 B обикновено се свързва с приблизително 3–5 пъти номинален ток, C с приблизително 5–10 пъти и D с приблизително 10–20 пъти.
Двигателите могат да имат значителен стартов ток, така че C или D характеристиките може да са подходящи в зависимост от двигателя и веригата. Окончателният избор трябва да вземе предвид началния ток, тока на повреда, импеданса на кабела и координацията с други защитни устройства.
Не автоматично. Ако очакваният ток на късо съединение надвишава номиналната изключвателна способност на прекъсвача, 6kA устройство може да не е подходящо. Прекъсвачът трябва да бъде избран според нивото на повреда и приложимите изисквания за монтаж.
Купувачите обикновено трябва да поискат подробен лист с данни, технически спецификации, чертежи с размери, инструкции за инсталиране, приложими тестови или сертификационни документи и съответните продуктови стандарти. Специфичните за проекта изисквания може да изискват допълнителна документация.
Съгласуваността между производствените партиди, проследимостта, техническата документация, контролът на качеството, способността за доставка и следпродажбената техническа поддръжка могат значително да повлияят на общите разходи и надеждността на B2B електрически проект.
