Практическо ръководство за прекъсвачи за остатъчен ток със защита от свръхток

Какво е RCBO?

АнRCBO— прекъсвач за остатъчен ток със защита от свръхток — е устройство за защита от ниско напрежение, което съчетава защита от претоварване, защита от късо съединение и откриване на остатъчен ток (утечка) в един формован модул. Вътре в компактния корпус термично-магнитен механизъм за задействане се справя с претоварвания и къси съединения, докато токов трансформатор с нулева последователност непрекъснато сравнява тока, протичащ в живите и неутралните проводници. Когато разликата надвиши номиналния остатъчен ток (IΔn), устройството се изключва в рамките на милисекунди, прекъсвайки захранването, преди токът на утечка да навреди на хора или да причини пожар.

Кога да изберем RCBO: крайни под-вериги, които се нуждаят както от защита срещу свръхток, така и от лична защита от течове - външни съдове, вериги на уреди, гаражи, мазета, бани и други влажни или лесно достъпни места.

DABL-63 принадлежи към класа RCBO: едно устройство, три защити — най-пространственият и рентабилен избор за еднофазни битови крайни вериги.

Как да изберем правилния RCBO?

1. Номинален ток (In): съответства на непрекъснатото натоварване на веригата, с височина за пускови токове на уредите (напр. 40 A покрива вериги на стандартни домакински уреди).

2. Изключвателна способност (Icn): трябва да бъде по-висока от предполагаемия ток на късо съединение в точката на монтаж; 6kA покрива типични жилищни и леки търговски нива на повреда.

3. Полюси: 1P+N за еднофазни крайни вериги с компактен монтаж на DIN-шина.

4. Характеристика на изключване: С-крива (5–10 × In) за общи домакински и уредни натоварвания; B-крива за чувствителна електроника; D-крива за стартиране на двигателя.

5. Стандарти и сертифициране: Съответствието с IEC/EN 61009-1 и маркировка CE са основата за международни проекти.

6. Приложение: външните съдове, електрическите вериги на уредите и осветлението на гараж/сутерен може да изискват по-висока чувствителност от обикновените вътрешни вериги.

Как изглежда добре определен RCBO

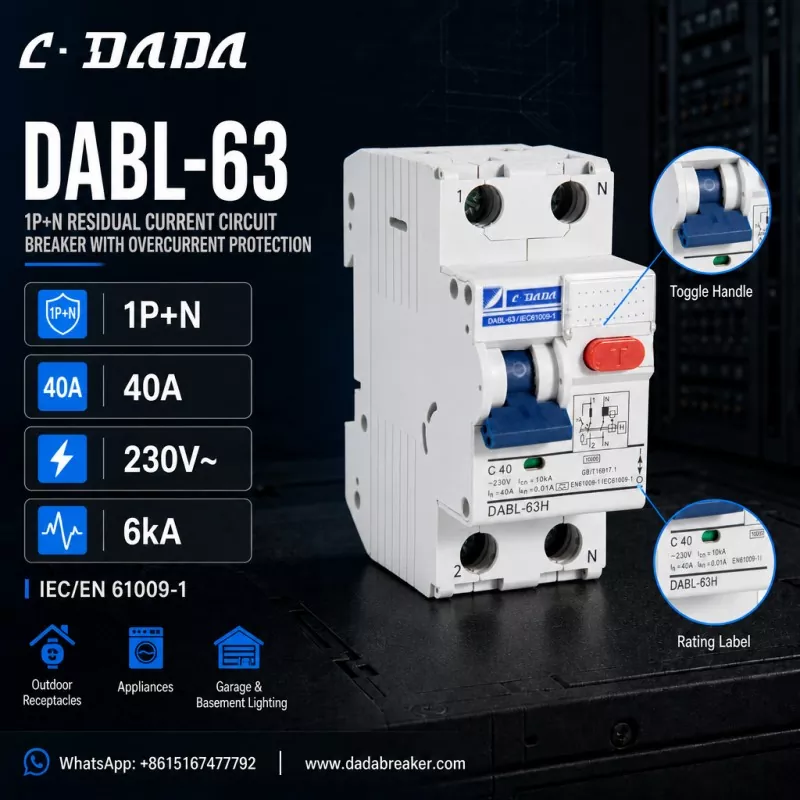

За да направите това бетонно, помислете за DABL-63 отC·DADA Electric, 1P+N прекъсвач за остатъчен ток със защита от свръхток, който илюстрира какво да търсите в този клас устройства: 1P+N конфигурация

● Превключени полюси под напрежение и последвана неутрална, компактен за стандартни разпределителни табла за DIN-шина 40A номинален ток (In)

● С изключване на C-крива (C40) 230V~ номинално напрежение

● 6kA прекъсващ капацитет (Icn)

● IΔn = 0,01A (10mA) високочувствителна защита от остатъчен ток

● Съответствие с IEC/EN 61009-1

● Червен T тестов бутон за периодични функционални проверки, клеми, маркирани с 1/2/N, етикет с номинални данни и електрическа схема, отпечатани на корпуса

● Създаден за външни съдове, домакински уреди, осветление на гаражи и сутерени

Логиката зад тази спецификация

40A, 1P+N рамка с 10mA високочувствителна защита срещу течове покрива по-голямата част от жилищните крайни вериги: 40A съответства на натоварването на обикновени уреди и вериги на контакти, 1P+N поддържа устройството компактно за претъпкани разпределителни табла, а 10mA чувствителност осигурява допълнителен слой лична защита точно там, където ръководството на IEC го изисква - на открито, във влажни зони и около деца.

ЧЗВ

В: Какво е RCBO?

A: RCBO — автоматичен прекъсвач за остатъчен ток със защита от свръхток — е устройство за защита от ниско напрежение с таблица за нулиране, което съчетава защита от претоварване, защита от късо съединение и защита от остатъчен ток (изтичане) в едно устройство, обикновено до 63 A за крайни вериги.

Въпрос: Каква е разликата между RCBO и MCB?

A: MCB осигурява само защита от претоварване и късо съединение. RCBO добавя откриване на остатъчен ток (изтичане) отгоре, прекъсвайки веригата, когато токът на изтичане превиши IΔn — защитава хората и предотвратява електрически пожари.

В: Какво означава IΔn = 10mA?

A: IΔn е номиналният остатъчен работен ток. 10 mA е рейтинг с висока чувствителност: устройството се изключва, когато токът на утечка достигне 10 mA, осигурявайки по-бърза лична защита от 30 mA за общо предназначение.

В: Какво представлява DABL-63 RCBO?

A: DABL-63 е 1P+N прекъсвач за остатъчен ток със защита от свръхток от C·DADA Electric — 40A, C-крива, 230V~, 6kA прекъсващ капацитет и 10mA високочувствителна защита от утечки, съвместим с IEC/EN 61009-1, за външни съдове, домакински уреди и осветление на гараж/сутерен.
