A 125 Миниатюрен автоматичен прекъсвач 15KAе предназначен за електрически системи, които изискват както голям токов капацитет, така и надеждна защита от късо съединение. За разлика от конвенционалните MCB с нисък рейтинг, устройство от 125 A с висок капацитет на прекъсване може да се справи с взискателни разпределителни приложения, където токовете на повреда могат да бъдат значително по-високи. Тази статия обяснява как работи 125 15KA MCB, какво означават основните му спецификации, къде може да се използва, как да го изберете и инсталирате правилно и какво трябва да прегледат екипите за закупуване, преди да направят поръчка. Той също така изследва практичните характеристики на дизайна на серията DAB7-125 от Shanghai DaDa Electric Co., Ltd., включително термично-магнитна защита, дизайн за ограничаване на тока, големи кабелни клеми и 15kA прекъсващ капацитет.
Съдържание
- Какво представлява миниатюрен прекъсвач 125 15KA?
- Защо 125A и 15KA имат значение?
- Как работи защитният механизъм?
- Кои функции подобряват практическото представяне?
- Къде може да се използва MCB 125 15KA?
- Ключови спецификации за изследване
- Как да изберете правилната конфигурация
- Съображения за инсталиране и поддръжка
- Често срещани проблеми и притеснения при закупуване
- Защо Shanghai DaDa Electric Co., Ltd.?
- Често задавани въпроси
- Заключителни съображения

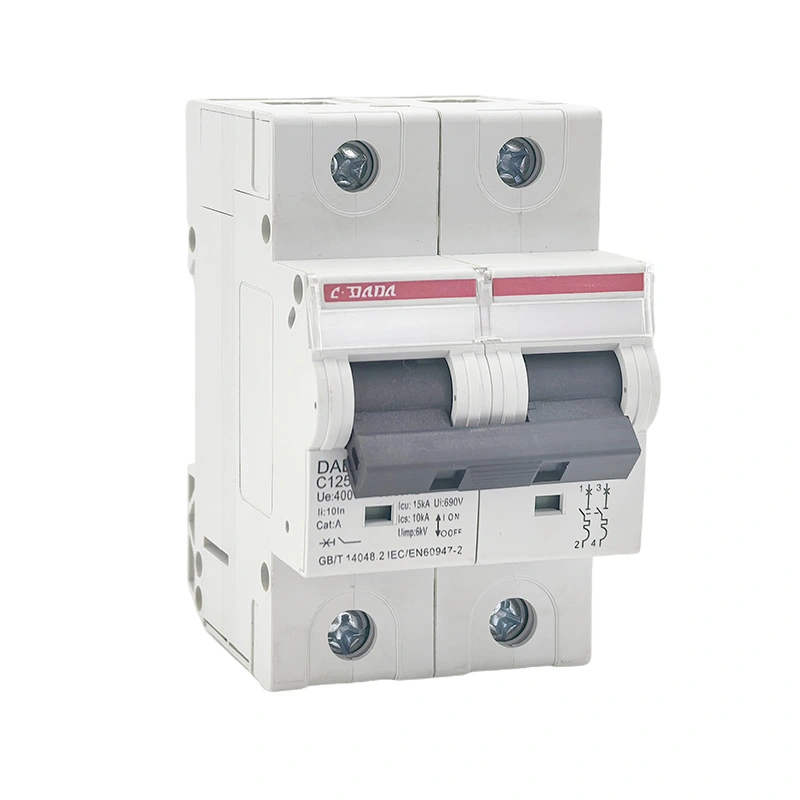

Какво представлява миниатюрен прекъсвач 125 15KA?
Миниатюрен прекъсвач 125 15KA е силнотоково защитно устройство, предназначено да прекъсва електрически вериги при възникване на необичайни токови условия. В обозначението на продукта "125" обикновено идентифицира номинален ток до 125A, докато "15KA" се отнася до 15kA прекъсващ капацитет при късо съединение при приложимите условия на изпитване и стандарт.
Тези две числа описват различни електрически характеристики. Рейтингът 125A се отнася за тока, който прекъсвачът е проектиран да носи при определени условия на работа. Цифрата 15 kA се отнася до нивото на очаквания ток на късо съединение, който прекъсвачът може да прекъсне безопасно при определените условия.
Това разграничение е важно, когато инженерите сравняват прекъсвачи. По-високият номинален ток не означава автоматично по-висока изключвателна способност при късо съединение. И двете стойности трябва да бъдат оценени спрямо електрическите характеристики на инсталацията.
Серията DAB7-125 от Shanghai DaDa Electric Co., Ltd. е разработена за промишлени и търговски приложения за разпределение на енергия. Неговата публикувана информация за продукта идентифицира 125A максимален номинален ток и опции с висок капацитет на прекъсване, включително 15kA. Производителят също така посочва термомагнитна защита и токоограничаващ дизайн.
Защо 125A и 15KA имат значение?
Електрическите разпределителни системи могат да съдържат значителна енергия от повреда, особено близо до трансформатори, разпределителни табла, индустриални машини и големи мощности. Ако защитно устройство е изложено на ток на повреда над определената му способност за прекъсване, последствията могат да включват повреда на оборудването, прекомерна дъга и сериозни рискове за безопасността.
Капацитет на прекъсване от 15 kA осигурява по-голяма граница на прекъсване в сравнение с много стандартни автоматични прекъсвачи с нисък капацитет на прекъсване. Действителната пригодност обаче зависи от очаквания ток на късо съединение в точката на инсталиране и изискванията на приложимия електрически стандарт.
| Параметър | Какво показва | Защо има значение |
|---|---|---|
| 125А | Номинален ток | Определя нормалния обхват на тока на прекъсвача. |
| 15kA | Висока способност за прекъсване на късо съединение | Помага на прекъсвача да прекъсва определени високи токове на повреда. |
| Термично пътуване | Защита от претоварване | Реагира на продължителни прекомерни текущи условия. |
| Магнитно пътуване | Защита от късо съединение | Осигурява бърза работа при тежки условия на повреда. |
| Ограничаване на тока | Намаляване на енергията на повреда | Може да помогне за ограничаване на натоварването върху оборудването надолу по веригата. |
Когато се проектира разпределителна система, прекъсвачът трябва да бъде избран от изчислението на действителното натоварване, номиналната стойност на проводника, изчислението на тока на повреда, напрежението, честотата, конфигурацията на полюсите и изискванията за координация, а не само от номиналния ток.
Как работи защитният механизъм?
Модерният MCB обикновено съчетава два основни принципа на изключване: термична защита и магнитна защита. Двата механизма адресират различни видове свръхтокови събития.
Термичната защита реагира на условия на претоварване, които продължават с течение на времето. Когато токът превиши предвиденото работно ниво, топлината кара термичния елемент да заработи и да отвори веригата.
Магнитната защита е предназначена за условия на повреда с висок ток. Силен магнитен отговор може бързо да активира изключващия механизъм, когато възникне сериозно късо съединение.
Когато контактите се разделят по време на прекъсване на повреда, може да се образува електрическа дъга. Вътрешните структури за управление на дъгата помагат за контролиране и гасене на дъгата по време на прекъсване.
Конструкцията за ограничаване на тока може да намали енергията, разрешена да премине през веригата по време на събитие на късо съединение, като помага за намаляване на напрежението върху свързаните компоненти.
Информацията за продукта DAB7-125 описва термична и магнитна функция за изключване, механизъм без изключване и дизайн за ограничаване на тока. Тези характеристики са особено подходящи за приложения, при които защитното устройство трябва да реагира последователно както на продължителни претоварвания, така и на повреди с висок ток.
Кои функции подобряват практическото представяне?
Електрическото защитно оборудване не се оценява само по номиналния ток. Механичната конструкция, дизайнът на терминала, контактните материали, методът на монтаж и вътрешното устройство за контрол на дъгата могат да повлияят на практическата употреба.
- Висок капацитет на прекъсване:Спецификация от 15 kA осигурява по-висока способност за прекъсване на късо съединение в сравнение с много конвенционални автоматични прекъсвачи с нисък капацитет на прекъсване.
- Големи кабелни клеми:Серията DAB7-125 е проектирана с големи клеми, подходящи за медни и алуминиеви проводници до 35 mm² според публикуваната информация от производителя.
- Механизъм без пътуване:Прекъсвачът може да поддържа своята защитна функция, дори когато работният механизъм се държи в положение ON.
- Положителна индикация за контакт:Ясната индикация за статуса на контакт може да улесни проверката и поддръжката.
- Термомагнитна работа:Различни условия на свръхток могат да бъдат адресирани чрез допълнителни механизми за изключване.
- Монтаж на DIN шина:Модулният монтаж опростява монтажа в рамките на съвместимо разпределително оборудване.
- Огнеупорен корпус:Публикуваната информация DAB7-125 посочва материал на корпуса PA66, който забавя горенето.
Тези детайли са от значение за дистрибуторите и системните интегратори, тъй като ефективността на инсталацията и възможността за обслужване могат да повлияят на общия експлоатационен опит, а не само на първоначалната покупна цена.
Къде може да се използва MCB 125 15KA?
MCB с висок капацитет на прекъсване 125A може да се обмисли за електрически разпределителни системи, където токът на веригата и нивото на повреда попадат в определения работен диапазон на устройството. Типичните среди за приложение могат да включват промишлени съоръжения, търговски сгради, разпределителни панели за оборудване и други вериги с по-висок ток.
| Приложение | Типично изискване | Потенциална полза |
|---|---|---|
| Индустриална дистрибуция | По-високи токови натоварвания и взискателни условия на повреда | Голям токов капацитет със защита от късо съединение |
| Търговски сгради | Надеждна защита на разпространението | Компактна модулна защита за разпределителни вериги |
| Машинни системи | Защита на ел. оборудване и фидери | Термична и магнитна реакция на свръхток |
| Разпределителни табла | Космически ефективни защитни устройства | Монтаж на DIN шина и модулна конструкция |
| Енергоемко оборудване | По-висок ток на веригата | Конфигурация с номинален ток до 125A в зависимост от избрания модел |
Пригодността за приложение винаги трябва да се потвърждава спрямо пълния електрически проект. Напрежението, честотата, предполагаемият ток на повреда, размерът на проводника, температурата на околната среда, конфигурацията на полюсите и приложимите правила за инсталиране могат да променят подходящия избор на прекъсвач.
Ключови спецификации за изследване
Купувачите често се фокусират върху "125A" и "15kA", защото са лесни за разбиране. Въпреки това, професионалните поръчки изискват по-широк преглед на спецификациите.
| Спецификация | Въпрос за покупка |
|---|---|
| Номинален ток | Съвпада ли избраният рейтинг с изчисленото натоварване на веригата и капацитета на проводника? |
| Капацитет на прекъсване | Посоченият капацитет от 15 kA подходящ ли е за очаквания ток на повреда? |
| Номинално напрежение | Съвпада ли прекъсвачът с напрежението на системата и разпределението? |
| Брой полюси | Веригата изисква ли 1P, 2P, 3P, 4P или друга конфигурация? |
| Крива на пътуването | Избраната характеристика на освобождаване съвместима ли е с свързания товар? |
| Приложим стандарт | Продуктът отговаря ли на стандарта, изискван за целевия пазар и монтаж? |
| Капацитет на терминала | Могат ли клемите безопасно да поемат посочения проводник? |
| Метод на инсталиране | Необходим ли е монтаж на DIN шина или друго монтажно устройство? |
Например IEC 60947-2 и IEC/EN 60898-1 използват различни класификации и тестови рамки за прекъсвачи. Следователно публикуваните данни на производителя могат да съдържат както Icu, така и Icn терминология в зависимост от стандарта и продуктовата категория. Купувачът трябва да провери точно кой рейтинг се прилага за напрежението и работните условия на предвидената инсталация.
Как да изберете правилната конфигурация
Изборът на миниатюрен прекъсвач 125 15KA трябва да започне с електрическата система, а не с продуктовия каталог. Един прост процес на избор може да намали риска от несъответствие на прекъсвача с веригата.
- Определете проектния ток.Изчислете очаквания непрекъснат и периодичен ток на натоварване.
- Проверете номинала на проводника.Защитното устройство трябва да бъде съгласувано с допустимия ток на кабела при действителните условия на монтаж.
- Определете очаквания ток на късо съединение.Избраната мощност на прекъсване трябва да е подходяща за нивото на повреда в точката на инсталиране.
- Потвърдете напрежението и честотата.Уверете се, че прекъсвачът е предназначен за електрическата система.
- Изберете разположението на стълбовете.Обмислете изискванията за фазови и нулеви проводници.
- Прегледайте характеристиките на пътуването.Кривата на изключване трябва да е подходяща за свързания товар и очакваните условия на удар.
- Потвърдете стандарти и сертификати.Проверете изискванията на целевия пазар, спецификацията на проекта и местните електрически разпоредби.
- Проверете физическата съвместимост.Потвърдете размерите, размера на клемите, съвместимостта с DIN-шина и разстоянието между панелите.
Съображения за инсталиране и поддръжка
Правилният монтаж е от съществено значение за всяко силнотоково защитно устройство. Дори един добре проектиран прекъсвач не може да компенсира неправилно оразмерени проводници, разхлабени клеми, неподходящи корпуси или неправилни монтажни практики.
- Проверете модела и номинала на прекъсвача преди монтажа.
- Изключете електрическото захранване и следвайте приложимата процедура за безопасност.
- Уверете се, че напречното сечение на проводника е съвместимо с клемата.
- Подгответе проводниците правилно и избягвайте повредени или неправилно оголени краища на кабела.
- Затегнете клемите според посочените от производителя изисквания.
- Уверете се, че прекъсвачът е здраво монтиран върху съвместимата DIN шина.
- Проверете дали корпусът осигурява подходяща защита и свободно пространство.
- Периодично проверявайте клемите за признаци на прегряване, обезцветяване или механично разхлабване.
- Тествайте защитната система според изискванията за поддръжка на инсталацията.
Графиците за поддръжка трябва да отразяват околната среда и работния цикъл. Индустриалните инсталации с високи натоварвания, чести превключвания, прах, вибрации или повишени температури може да изискват по-честа проверка от слабо натоварените вътрешни разпределителни системи.
Често срещани проблеми и притеснения при закупуване
Купувачите на MCB с голям ток често се сблъскват с няколко практически предизвикателства. Решаването на тези проблеми преди доставката може да предотврати забавяния и проблеми при инсталирането.
Някои продуктови списъци споменават само общ "висок капацитет на прекъсване". Купувачите трябва да поискат точната оценка, стандарт, напрежение и база за тестване.
Избирането на 125A без проверка на капацитета на кабела и действителния проектен ток може да създаде проблеми с координацията.
По-големите проводници изискват клеми, проектирани да приемат необходимата площ на напречното сечение. Съвместимостта на терминала трябва да бъде потвърдена преди покупка.
Международните купувачи често се нуждаят от технически спецификации, сертификати, чертежи и продуктова информация за одобрение на проекта.
Професионалният доставчик трябва да може да предостави ясни данни за продукта и да помогне на купувачите да разберат разликите между номинален ток, капацитет на прекъсване, характеристики на изключване и изисквания за монтаж.
Защо Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.разработва и произвежда продукти за защита на вериги за индустриални и търговски електрически приложения. Неговото публикувано продуктово портфолио включва MCB, MCCB, RCBO, RCCB и свързано оборудване за защита на вериги.
Серията DAB7-125 е позиционирана за приложения, изискващи по-висок токов капацитет и висока способност за прекъсване при късо съединение. Публикуваните спецификации включват 15 kA висок капацитет на прекъсване, термично-магнитна функция за изключване, дизайн за ограничаване на тока, индикация за положителен контакт и клеми, подходящи за по-големи проводници. :contentReference[oaicite:1]{index=1}
Информацията за фабриката на производителя също така описва специални работилници за щамповане, точково заваряване, занитване, леене под налягане и сглобяване, подпомагащи производството както на MCB, така и на MCCB продукти. :contentReference[oaicite:2]{index=2}
За дистрибутори, търговци на едро с електрическа техника, производители на панели и клиенти на OEM този тип производствени възможности могат да бъдат полезни, когато последователната доставка на продукти, техническата документация и поддръжката на конфигурацията са важни части от решението за покупка.
| Изискване на купувача | Съответна DAB7-125 характеристика |
|---|---|
| Високотокова защита на веригата | Номинален ток до 125А |
| По-високи изисквания за късо съединение | До 15 kA капацитет на прекъсване според публикуваната информация за продукта |
| Защита от претоварване | Функция за термично изключване |
| Реакция на късо съединение | Функция за магнитно пътуване |
| По-големи проводници | Големи кабелни клеми, предназначени за проводници до 35 mm² според информацията на производителя |
| Монтаж на панел | Модулен дизайн за монтаж на DIN-шина |
Продуктовите спецификации трябва винаги да се потвърждават спрямо най-новата техническа документация преди окончателното одобрение на проекта, особено когато прекъсвачът ще бъде инсталиран в среда с висок ток на повреда или регулирана електрическа система.
Често задавани въпроси
15KA се отнася до 15kA способност за прекъсване на късо съединение при приложимите определени условия на изпитване. Той показва нивото на очаквания ток на късо съединение, което устройството е проектирано да прекъсва според приложимата му оценка и стандарт.
Не. Изборът трябва да вземе предвид капацитета на проводника, характеристиките на натоварването, системното напрежение, условията на околната среда, тока на повреда, конфигурацията на полюсите и приложимите електрически изисквания.
125A се свързва с номиналния ток на прекъсвача, докато 15kA се отнася за неговата способност за прекъсване при късо съединение. Те описват различни характеристики на защитното устройство.
Може да се счита за подходящи промишлени разпределителни вериги, когато електрическата система попада в определените за продукта номинални стойности и изисквания за монтаж.
Не. Капацитетът на прекъсване е само един фактор за избор. Напрежението, номиналният ток, характеристиките на изключване, координацията на проводниците, конфигурацията на полюсите и условията на монтаж също трябва да бъдат оценени.
Термичната защита се справя с продължителни условия на претоварване, докато магнитната защита реагира бързо на условия на повреда с висок ток, като например късо съединение.
Публикуваната информация за DAB7-125 от Shanghai DaDa Electric гласи, че нейните големи кабелни терминали са подходящи за медни и алуминиеви кабели до 35 mm². Точното разположение на проводниците трябва винаги да се потвърждава с актуалната техническа документация преди монтажа.
Купувачите трябва да изискат техническия лист с данни, приложимите стандарти, номиналното напрежение, данните за мощността на прекъсване, характеристиките на пътуването, чертежите с размери, информацията за терминала, сертификатите и подробностите за опаковката, свързани с пазара на местоназначението.
Заключителни съображения
Миниатюрен прекъсвач 125 15KA отговаря на специфична комбинация от изисквания: относително висок токов капацитет и подобрена способност за прекъсване на късо съединение. За инженерите и екипите за закупуване разбирането какво представлява всяка оценка е от съществено значение за вземане на правилното техническо решение.
Най-важните съображения се простират отвъд цифрите „125A“ и „15kA“. Пълната оценка трябва да включва номинално напрежение, ток на повреда, характеристики на задействане, конфигурация на полюсите, съвместимост на проводниците, приложими стандарти, инсталационна среда и физически размери.
Серията DAB7-125 от Shanghai DaDa Electric Co., Ltd. съчетава защита от голям ток с термично-магнитна работа, дизайн за ограничаване на тока, големи кабелни клеми и публикуван капацитет на прекъсване до 15kA. Тези характеристики правят продукта подходящ за редица промишлени и търговски разпределителни приложения, когато е правилно съчетан с електрическата система.
Изградете по-надеждно решение за защита
Търсите миниатюрен прекъсвач 125 15KA за индустриално разпределение, търговски енергийни системи, електрически табла или OEM проекти?Shanghai DaDa Electric Co., Ltd.може да предостави продуктова информация и техническа поддръжка за вашите изисквания за приложение.
Споделете своя номинален ток, системно напрежение, конфигурация на полюсите, необходимата мощност на прекъсване и условията на приложение с нашия екип. За продуктови спецификации, консултации по проекти или изисквания за закупуване на едро,свържете се с насза обсъждане на подходящо решение за защита на веригата.
