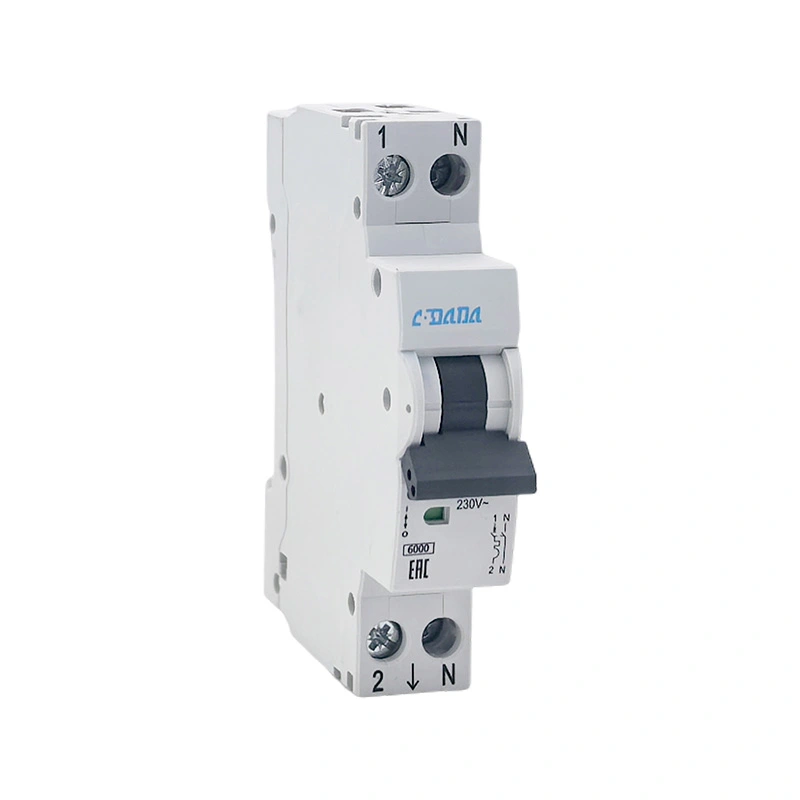

Защо миниатюрният автоматичен прекъсвач DPN 6KA има значение за съвременната електрическа защита?

A Миниатюрен автоматичен прекъсвач DPN 6КАе проектиран да осигури надеждна защита срещу претоварване и късо съединение, като комбинира компактни размери с практичен монтаж. Конфигурацията DPN обикновено се свързва с подредба 1P+N, докато 6KA се отнася до 6 kA номинален капацитет на прекъсване при късо съединение при приложими стандарти и определени условия на изпитване. Това ръководство обяснява какво означава миниатюрен прекъсвач DPN 6KA, как работи, защо неговата мощност на прекъсване има значение, къде може да се използва, как да го изберете и инсталирате правилно и какво трябва да имат предвид купувачите, когато купуват оборудване за защита на вериги.

Какво означава миниатюрен прекъсвач DPN 6KA?

Миниатюрният прекъсвач, обикновено съкратен като MCB, е автоматично защитно превключващо устройство, използвано за прекъсване на електрически ток при възникване на необичайни условия. За разлика от конвенционалния предпазител, който обикновено трябва да бъде сменен след работа, MCB обикновено може да бъде нулиран, след като повредата бъде проучена и веригата се счита за безопасна.

ТерминътДПНобикновено се използва за описание на компакт1P+N конфигурация, при което устройството включва защита на фазовия проводник, като същевременно превключва нулевия проводник. Точното вътрешно разположение и дали неутралът е защитен или само превключен зависи от конкретния дизайн на продукта. Следователно купувачите трябва да проверят техническата документация на производителя, вместо да тълкуват само съкращението.

The6КАмаркировка, обикновено написана като6 kA, показва номинален капацитет на прекъсване на късо съединение от 6 kA при съответния стандарт, условия на изпитване, напрежение и продуктова спецификация. На практика това показва нивото на очаквания ток на късо съединение, който прекъсвачът е проектиран да прекъсва безопасно при определените условия.

Тази комбинация от компактна конфигурация и дефинирана способност за прекъсване на късо съединение прави миниатюрния прекъсвач DPN 6KA полезен за много разпределителни приложения за ниско напрежение, където пространството на панела и надеждната защита на веригата са важни.

Как работи прекъсвачът DPN 6KA?

Типичен миниатюрен прекъсвач използва термични и магнитни принципи на защита. Термичният механизъм реагира на продължителен свръхток, докато магнитният механизъм е предназначен да реагира бързо на условия на повреда с висок ток, като например късо съединение.

• Защита от претоварване:Когато токът остане над нормалното работно ниво на веригата за достатъчен период от време, термичният механизъм може да причини задействане на прекъсвача.
• Защита от късо съединение:Висок ток на повреда може да активира механизма за магнитно задействане, което позволява бързото прекъсване на веригата.
• Ръчно превключване:Ръкохватката за управление позволява веригата да бъде включвана или изключвана по време на нормална работа, когато продуктът е предназначен за тази функция.
• Изолиране на грешки:При DPN устройство фазовите и нулевите проводници могат да бъдат изключени в съответствие с указания дизайн на превключване на устройството.
• Компактно разпределение:Тесният форм-фактор може да помогне на електрическите панели да поемат повече вериги в рамките на ограниченото пространство на DIN-шината.

Целта на прекъсвача не е просто да спира електричеството. Той трябва да прекъсва необичайния ток в рамките на условията, за които е проектиран, като същевременно остава надежден по време на нормална работа. Поради това е важна правилната координация със защитните устройства нагоре и надолу по веригата.

Поради тази причина изборът на прекъсвач въз основа само на неговия физически размер или номинален ток може да създаде проблеми. Пълната електрическа спецификация винаги трябва да се преглежда преди монтажа.

Защо е важен капацитетът на прекъсване 6KA?

Капацитетът на прекъсване е една от най-важните спецификации, които трябва да разберете, когато купувате миниатюрен прекъсвач. Номинален ток 6 kA означава, че прекъсвачът има номинален капацитет на късо съединение от6000 амперапри определените условия на изпитване.

Това правинеозначава, че прекъсвачът трябва непрекъснато да носи 6000 A. Номиналният ток на прекъсвача е отделна спецификация. Например, прекъсвачът може да има номинален ток, подходящ за верига на осветление или гнездо, като същевременно има 6 kA прекъсващ капацитет при късо съединение.

За нова инсталация очакваният ток на късо съединение в точката на инсталиране трябва да бъде оценен от квалифициран електротехник. Избраният прекъсвач трябва да има подходяща прекъсваща способност за инсталацията и да отговаря на приложимите местни изисквания.

Какви са основните предимства?

Правилно определен миниатюрен прекъсвач DPN 6KA може да се справи с няколко често срещани предизвикателства в компактните електрически разпределителни системи.

Друго практическо предимство е по-лесната организация на веригата. Вместо да позволи на едно защитно устройство да обслужва твърде много товари, правилно планираното разпределително табло може да раздели електрическите товари на отделни вериги. Това улеснява отстраняването на неизправности и може да помогне за ограничаване на въздействието на повреда върху засегнатата верига.

Къде се използва често?

Прекъсвачите DPN 6KA могат да се считат за широка гама от разпределителни приложения за ниско напрежение, при условие че техните електрически рейтинги и изисквания за сертифициране съответстват на инсталацията.

• Жилищни разпределителни табла
• Апартаментни и сградни електроинсталации
• Осветителни вериги
• Гнездо и вериги с общо предназначение
• Малки търговски сгради
• Офиси и търговски обекти
• Контролни табла и вериги за разпределение на оборудването
• Леки промишлени електрически инсталации
• Спомагателни вериги в електрически шкафове

Те могат да бъдат особено полезни в компактно разпределително оборудване, където монтажникът трябва да балансира защитата на веригата с наличното пространство за монтаж. Въпреки това, годността на приложението никога не трябва да се определя само от името на продукта.

Тип товар, размер на проводника, метод на инсталиране, температура на околната среда, ниво на повреда, система на напрежение, заземяване и местни електрически разпоредби трябва да бъдат взети под внимание, преди да бъде избран конкретен модел.

Какво трябва да проверят купувачите преди избор?

Една от най-големите грешки при закупуване е изборът на прекъсвач само въз основа на неговия номинален ток или маркировката 6 kA. По-пълният преглед на спецификациите може да намали проблемите със съвместимостта, закъсненията при инсталиране и ненужните разходи за подмяна.

1. Номинален ток:Изберете според дизайна на веригата и очакваното натоварване, вместо просто да изберете най-голямата налична оценка.
2. Номинално напрежение:Уверете се, че прекъсвачът е подходящ за напрежението и честотата на електрическата система.
3. Конфигурация на стълба:Проверете дали изискваното разположение е 1P+N и разберете кои проводници са защитени и превключени.
4. Капацитет на прекъсване:Потвърдете, че номиналната стойност от 6 kA е подходяща за очаквания ток на повреда в точката на инсталиране.
5. Крива на пътуването:Проверете необходимата характеристика на изключване въз основа на натоварването и поведението при натиск.
6. Стандарти и сертифициране:Поискайте съответните протоколи от тестове, декларации и сертификационни документи, приложими за целевия пазар.
7. Съвместимост на терминала:Проверете обхвата на размера на проводника, конструкцията на клемата, изискванията за затягане и достъпността на връзката.
8. Съвместимост с DIN шина:Уверете се, че физическите размери отговарят на предназначената разпределителна кутия.
9. Работна среда:Имайте предвид температурата, влажността, надморската височина, праха, вибрациите и други условия на околната среда.
10. Съгласуваност на доставчика:За проекти, изискващи повторни поръчки, проверете производствения капацитет и процедурите за контрол на качеството.

За дистрибуторите друго важно съображение е последователността на продукта. Прекъсвач, който отговаря на спецификацията в една пратка, но варира значително в по-късните партиди, може да създаде рискове за инвентара и проекта. Поради това купувачите трябва предварително да обсъдят с доставчика процедурите за контрол на качеството, стандартите за проверка, опаковането, етикетирането и изискванията за повторна поръчка.

Какво трябва да се има предвид при инсталирането?

Електрическата инсталация трябва да се извърши от квалифициран специалист и в съответствие с инструкциите на производителя и приложимите електрически кодекси. Дори правилно определен прекъсвач DPN 6KA може да работи лошо, ако е инсталиран неправилно.

• Изключете захранването на инсталацията, преди да работите с разпределително оборудване.
• Потвърдете напрежението на веригата и разположението на кабелите преди свързване.
• Инсталирайте сигурно прекъсвача върху подходящата DIN шина или монтажна система.
• Използвайте проводници в рамките на диапазона на размера, определен от производителя.
• Приложете посочения момент на затягане на клемата.
• Поддържайте изрядно маршрутизирането на проводниците и избягвайте ненужното механично напрежение върху клемите.
• Проверете фазовите и нулевите връзки според електрическата схема на продукта.
• Проверете дали корпусът осигурява достатъчно разстояние, вентилация и защита.
• Извършете подходящи електрически тестове, преди да захраните завършената верига.

Терминалното свързване заслужава специално внимание. Разхлабената електрическа връзка може да създаде съпротивление и топлина, докато неправилно подготвен проводник може да компрометира механичната стабилност на връзката. Следователно монтажът трябва да следва указаните от производителя изисквания за подготовка на проводника и въртящ момент.

Никога не използвайте прекъсвач като заместител на правилното проектиране на веригата. Защитните устройства работят като част от цялостна електрическа система, която включва проводници, товари, защита нагоре по веригата, заземяване и други компоненти за безопасност.

Как се сравнява DPN 6KA с конвенционалните конфигурации на MCB?

Сравнението не означава, че една конфигурация е универсално по-добра. Подходящият дизайн зависи от електрическата система, местните разпоредби, наличното пространство на панела, необходимото разположение на изолацията и координацията с друго защитно оборудване.

Как може да се поддържа ефективността?

Миниатюрните прекъсвачи обикновено изискват ограничена рутинна поддръжка, но заобикалящата ги електрическа система все пак трябва периодично да се проверява. Честото необяснимо спъване никога не трябва да се пренебрегва.

• Проверете клемите за признаци на прегряване, обезцветяване или повреда.
• Проверете за разхлабени връзки по време на планирана електрическа поддръжка.
• Поддържайте разпределителната кутия чиста и свободна от прекомерен прах или влага.
• Наблюдавайте повтарящите се пътувания и проучете основната причина.
• Сменете прекъсвачи, показващи механична повреда или необичайно поведение при работа.
• Не нулирайте многократно прекъсвач, без да идентифицирате защо е задействал.

Прекъсвач, който изключва многократно, може да означава претоварване, късо съединение, проблеми с изолацията, неизправности на оборудването, неправилен избор на прекъсвач или друг проблем в инсталацията. Квалифициран персонал трябва да диагностицира проблема, преди да върне веригата към нормална работа.

Също така е полезно да поддържате точно етикетиране на панела. Ясната идентификация на веригите може да направи бъдещата проверка и поддръжка по-ефективни, особено в търговски сгради и по-големи електрически шкафове.

Какво трябва да очаквате от надежден производител?

Когато набавяте продукти за миниатюрен прекъсвач DPN 6KA за дистрибуция на едро, електрически проекти, OEM приложения или сглобяване на панели, качеството на продукта е само една част от решението за покупка. Последователната документация, производственият контрол, комуникацията и следпродажбената поддръжка също могат да имат важно влияние върху успеха на проекта.

Shanghai DaDa Electric Co., Ltd.е потенциален източник на доставчик за клиенти, търсещи продукти за електрическа защита и свързани решения за прекъсвачи. Когато оценяват който и да е производител, купувачите трябва да поискат листове с данни за продукта и приложима документация за съответствие, да изяснят точната конфигурация на модела и да потвърдят изискванията за производство и проверка, преди да направят групова поръчка.

За вносителите и дистрибуторите комуникацията е особено важна. Преди да потвърдите покупка, е полезно да установите точния модел на продукта, електрически спецификации, количество, метод на опаковане, етикетиране, изисквания за доставка, процедура за проверка и документация. Това помага за намаляване на недоразуменията между купувача, производителя и крайния клиент.

Често задавани въпроси

1. Какво означава 6KA на миниатюрен прекъсвач?

6КА, по-често изписван като 6 kA, показва номинален капацитет на прекъсване на късо съединение от 6000 ампера при определени условия на изпитване. Това не е нормалният работен ток на прекъсвача.

2. Какво означава DPN в прекъсвач?

ДПН обикновено се свързва с конфигурация 1P+N. Точните функции за защита и превключване зависят от дизайна на производителя, така че спецификацията на продукта трябва да се провери преди инсталиране.

3. Подходящ ли е прекъсвач 6 kA за всяка електрическа инсталация?

Не. Изключвателната способност трябва да е подходяща за очаквания ток на късо съединение на мястото на инсталиране. Номиналното напрежение, ток, характеристиката на изключване, условията на монтаж и приложимите разпоредби също трябва да бъдат взети предвид.

4. 6 kA означава ли, че прекъсвачът може да носи 6000 A непрекъснато?

Не. Стойността от 6 kA се отнася до способността за прекъсване на късо съединение, а не до капацитета за непрекъснат ток. Номиналният ток е отделна спецификация.

5. Може ли прекъсвач DPN 6KA да се използва в битови разпределителни табла?

Той може да бъде подходящ за определени жилищни приложения, когато електрическите характеристики, конфигурацията, размерите, сертифицирането и изискванията за инсталиране на продукта съответстват на веригата и местните разпоредби.

6. Каква информация трябва да предоставя, когато искам оферта?

Осигурете необходимия номинален ток, номинално напрежение, конфигурация на полюсите, характеристика на задействане, капацитет на прекъсване, количество, целеви пазар, приложими стандарти, изисквания за опаковане и всякакви OEM изисквания или изисквания за етикетиране. Това помага на доставчика да оцени по-ефективно изискването.

7. Защо миниатюрен прекъсвач изключва многократно?

Повтарящото се изключване може да е резултат от претоварване, късо съединение, дефектно оборудване, проблеми с окабеляването, неподходящ избор на прекъсвач или други електрически повреди. Причината трябва да бъде идентифицирана от квалифициран персонал, вместо многократно нулиране на прекъсвача.

8. DPN същото ли е като двуполюсен прекъсвач?

Не е задължително. Въпреки че DPN устройство може да включва превключване на фаза и нула, неговата вътрешна защита и устройство за превключване може да се различава от конвенционалното двуполюсно защитно устройство. Винаги проверявайте електрическата схема на производителя и техническите спецификации.

9. Каква е разликата между номинален ток и капацитет на прекъсване?

Номиналният ток се отнася до тока, който прекъсвачът е проектиран да носи по време на нормална работа при определени условия. Капацитетът на прекъсване се отнася до способността му безопасно да прекъсва определен ток на късо съединение.

10. Коя е най-важната спецификация при поръчка на къртач DPN 6KA?

Няма единна спецификация, която да се прилага за всяка инсталация. Номиналният ток, напрежението, конфигурацията на полюсите, характеристиката на изключване, капацитетът на прекъсване, приложимите стандарти, физическите размери и условията на монтаж трябва да бъдат проверени заедно.

Свържете се с нас за решения за миниатюрен прекъсвач DPN 6КА

Изборът на правилния прекъсвач в крайна сметка се отнася до съвпадение на характеристиките на защитата с реалните изисквания на електрическата инсталация. Миниатюрният прекъсвач DPN 6KA може да предложи практична комбинация от компактна конфигурация, защита от претоварване, възможност за прекъсване на късо съединение и удобно управление на веригата, когато е правилно специфициран и инсталиран.

Ако снабдяватеМиниатюрен автоматичен прекъсвач DPN 6КАпродукти за разпределителни табла, електрически проекти, OEM приложения или доставка на едро,Shanghai DaDa Electric Co., Ltd.може да предостави информация за продукта и да обсъди вашите технически изисквания.Свържете се с насс необходимия ви номинален ток, напрежение, количество, приложение и пазар на местоназначение, за да обсъдите подходящо решение. Свържете се с Shanghai DaDa Electric Co., Ltd., за да обсъдите спецификации, проби, групови поръчки и изисквания на проекта.
