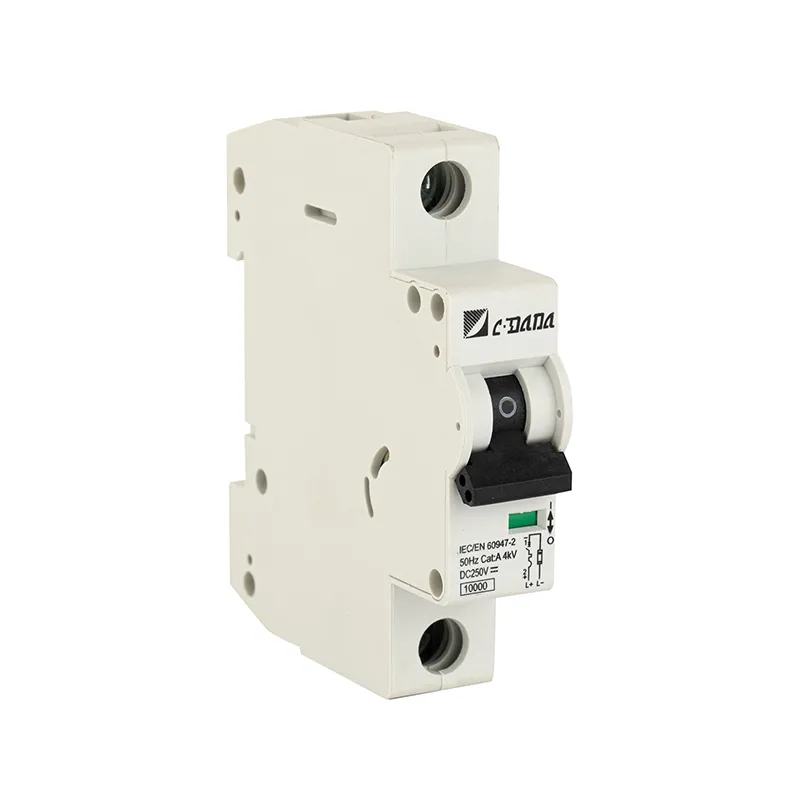

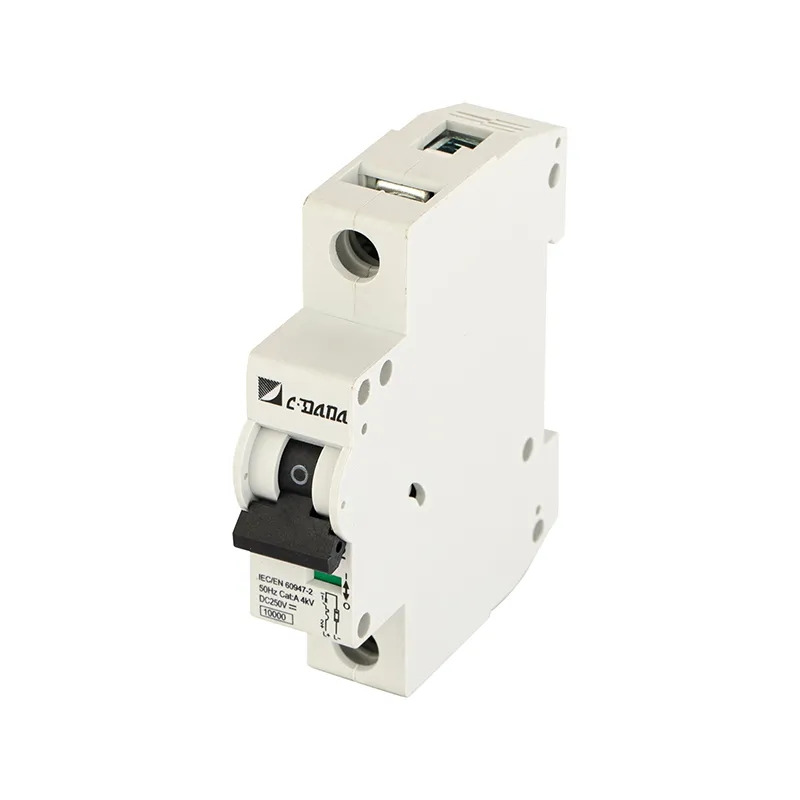

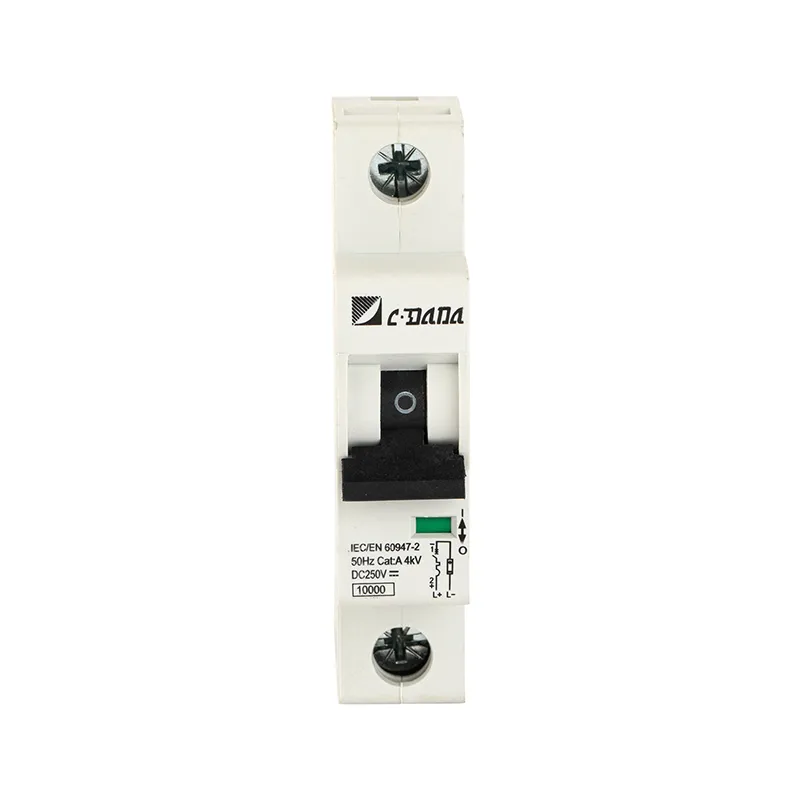

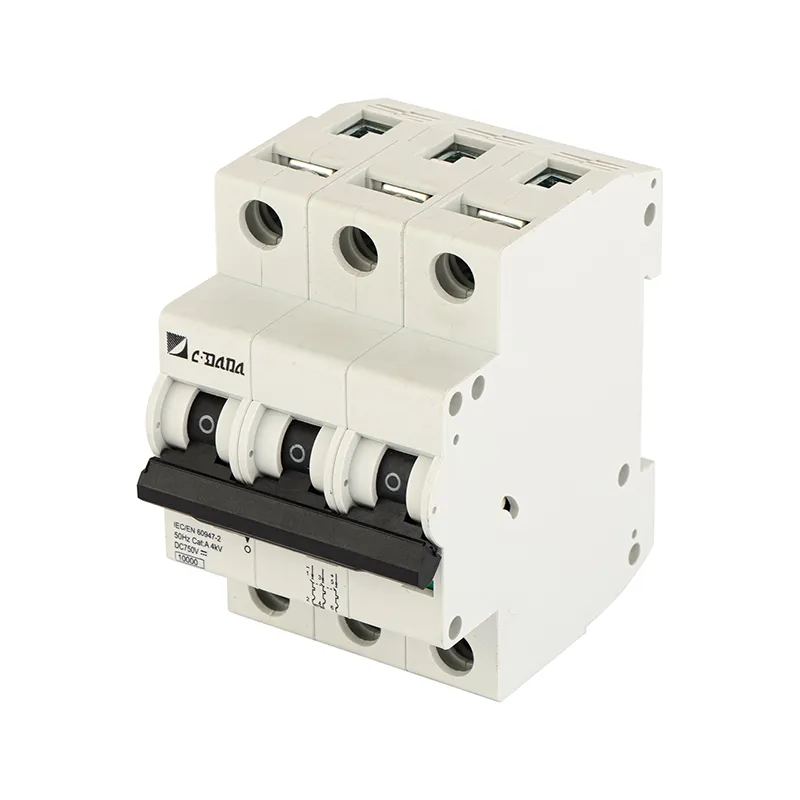

Миниатюрен автоматичен прекъсвач 250V DC

Защитете вашите DC вериги с миниатюрния прекъсвач CDADA DAB7-63 250V DC – с мощност до 250V DC, проектиран от Shanghai DADA Electric CO., LTD, надеждна фабрика в Китай, за надеждна защита от претоварване и късо съединение в модерни слънчеви фотоволтаични (PV), телекомуникации, съхранение на батерии и индустриални DC системи.

За разлика от стандартните прекъсвачи за променлив ток, DAB7-63 е специално проектиран за приложения с постоянен ток, където гасенето на дъгата е по-трудно поради постоянния поляритет на напрежението. С висок капацитет на прекъсване от 6 000 A при DC 250 V, той бързо прекъсва токовете на повреда, за да предотврати повреда от обратен ток, обратна връзка на инвертора или повреда на низа - което го прави основен компонент за безопасност в жилищни и търговски соларни инсталации.

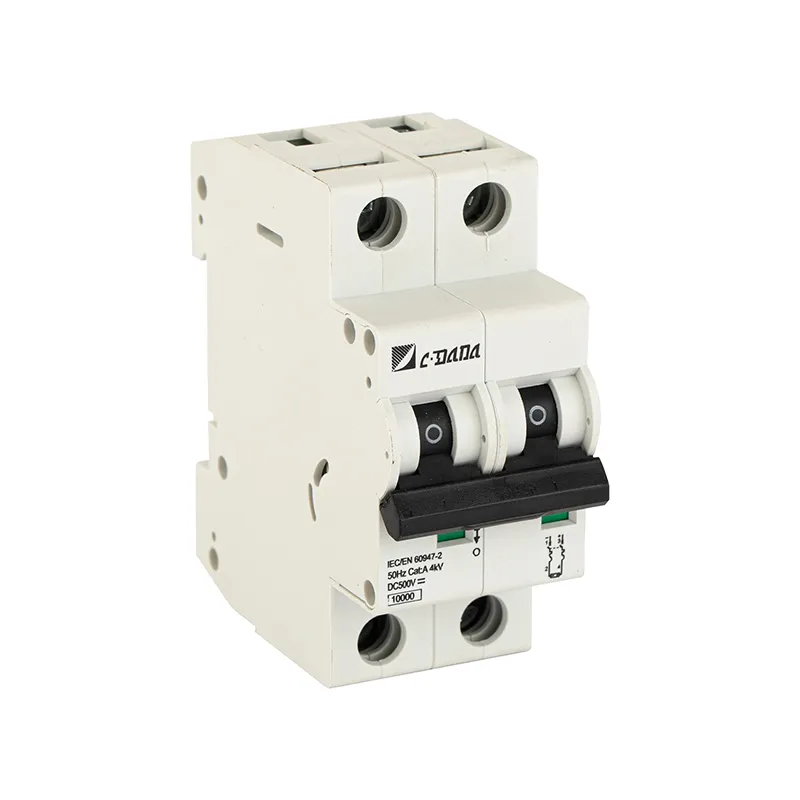

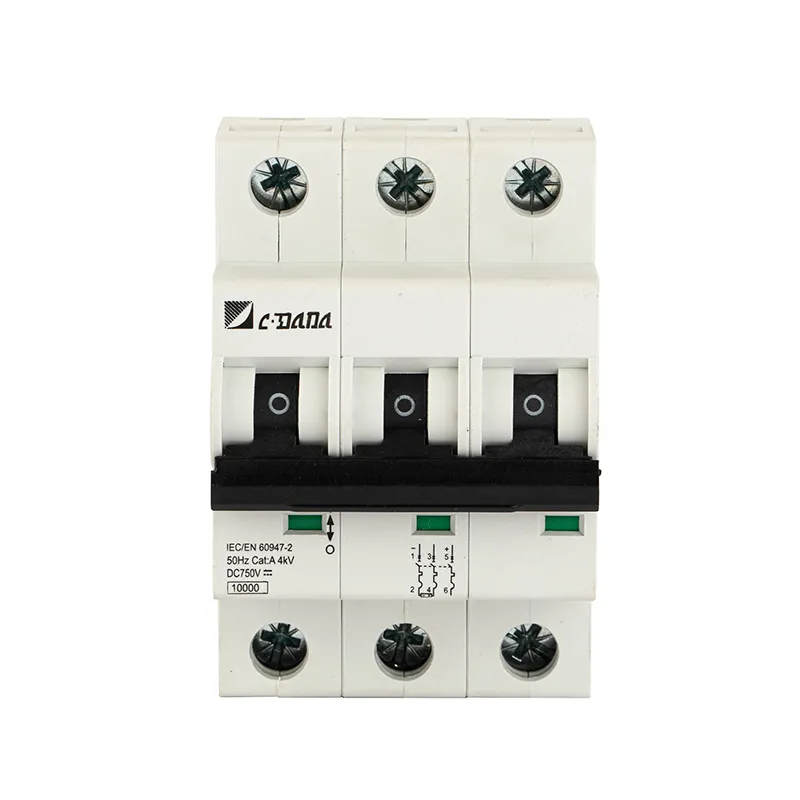

Предлага се в 13 номинални стойности на тока (1A–63A) и 1P конфигурация за 250V DC, той също се мащабира до 2P (500V), 3P (750V) и 4P (1000V) за фотоволтажни масиви с по-високо напрежение. Прекъсвачът разполага с двойни опции за окабеляване (кабел или шина), ясна индикация за позицията на контакта и механизъм за бързо включване/бързо прекъсване за подобрено потискане на дъгата. Напълно съвместим с IEC 60947-2, IEC 60947-8, CCC и EU RoHS, той гарантира глобални стандарти за безопасност и опазване на околната среда.

Ключови спецификации

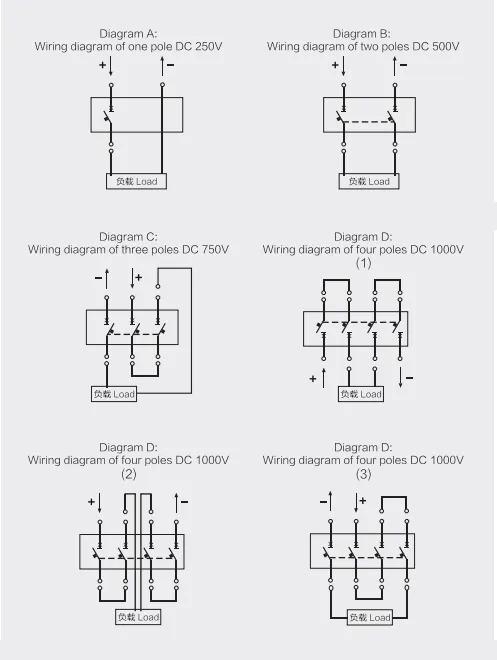

Електрическа схема

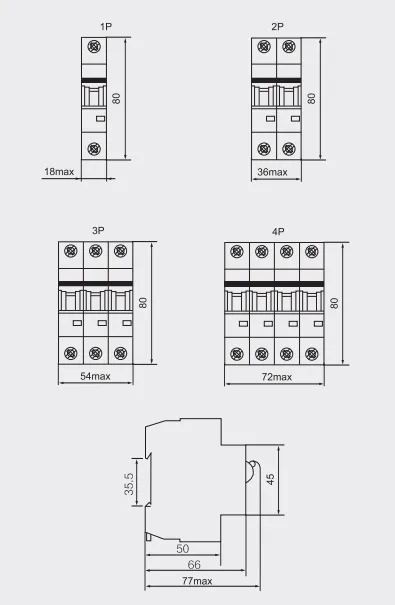

Схема на миниатюрен DC прекъсвач и монтажни размери

Защо да изберете CDADA DC MCB 250V?

★ Създаден за DC системи

Оптимизираният дизайн на дъговия улей осигурява безопасно прекъсване на постоянните токове на повреда—за разлика от преназначените AC прекъсвачи.

★ Слънчева PV готовност

От решаващо значение за защита на фотоволтаичните модули от обратен ток и обратна връзка за повреда на инвертора—повишава надеждността на системата.

★ Висок капацитет на прекъсване

6kA при 250V DC отговаря на изискванията за повечето жилищни и малки търговски соларни инсталации.

★ Глобални сертификати

IEC + CCC + RoHS = надеждно представяне в Азия, Европа, Африка и Латинска Америка.

★ Безопасен за потребителя дизайн

Прозорецът с ясна контактна позиция предотвратява неправилна работа; двойното окабеляване опростява интегрирането на панела.

★ Широк работен диапазон

Функционира надеждно от –35°C (студен климат) до +70°C (горещи покриви или заграждения).

Защо да изберете CDADA?

★ Ние сме производители повече от 42 години. Нашата компания, създадена през 1983 г., се развива много бързо през последните години. С над 1000 артикула, ние проектираме и произвеждаме наш собствен прекъсвач, съсредоточен около готовите OEM прекъсвачи и уплътнения. Създаваме нова концепция, за да направим разнообразен мъжки прекъсвач, който да поддържа нуждите на клиентите.

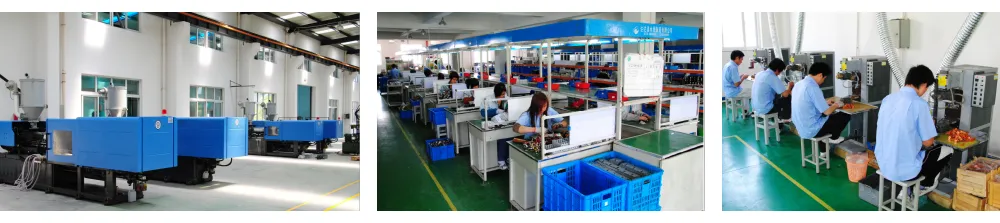

★ С над 42 години опит разполагаме със собствено оборудване за проектиране и производство за бързо и качествено изпълнение.

★ Имаме много бърз екип за обратна връзка. На запитванията се отговаря в рамките на 1 работен ден, 3D отговаря в рамките на 1 работен ден.

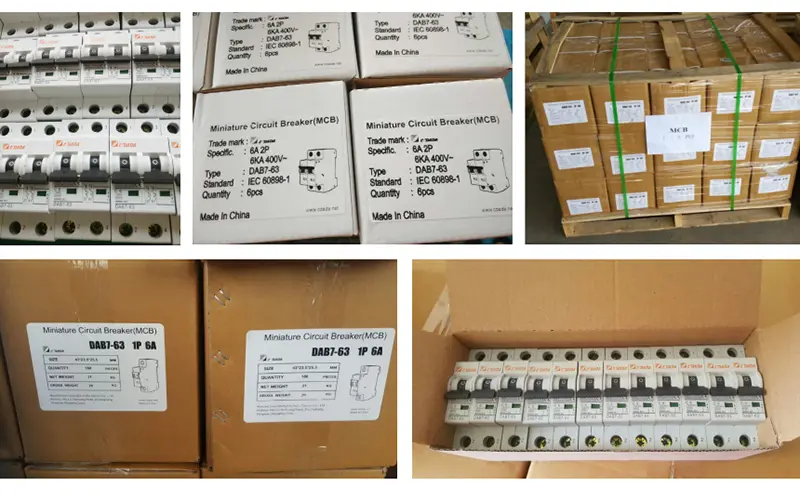

★ Опаковка

Повечето от нашите клиенти ни предоставят спецификации на продукти или опаковки направо върху техните дизайнерски отпечатъци. Ще се радваме да работим с вас, за да изпълним вашите изисквания.

★ Световноизвестна изложба за генериране на електроенергия

Нашата изложба обхваща света, Дубай, Бразилия, Русия, Хановер, Египет, Австрия, Иран, Мексико и други професионални енергийни изложения

Типични приложения

Слънчеви фотоволтаични системи: Защита на струни в комбинирани кутии

Съхранение на енергия от батерията: DC защита от свръхток

Телеком захранващи шкафове: –48V или +24V DC разпределение

Станции за зареждане на електрически превозни средства: Спомагателни DC вериги

Индустриални контролни панели: PLC, сензор и задвижващ механизъм захранване с постоянен ток

ЧЗВ

Q1: Мога ли да използвам AC MCB за вериги DC 250V?

A1: Не. AC прекъсвачите разчитат на преминаване през нулата, за да изгасят дъгите – DC няма преминаване през нулата, така че дъгите продължават да съществуват, причинявайки топене, пожар или неизправност при изключване. Винаги използвайте MCB с DC рейтинг като CDADA DAB7-63.

Q2: Важна ли е полярността?

A2: Да! Миниатюрният автоматичен прекъсвач DAB7-63 250V DC има дефинирани входни (захранване +/–) и изходни (L+/L–) клеми. Обръщането на полярността намалява ефективността на гасенето на дъгата и може да анулира сертификата за безопасност.

Q3: Каква е разликата между 1P, 2P и 4P DC MCB?

A3:

● 1P: Защитава един проводник при 250V DC (напр. положителна линия в заземена фотоволтаична система)

● 2P: Прекъсва както +, така и – при 500V DC (плаващи системи)

● 4P: За 1000V DC струни (големи търговски фотоволтаични инсталации)

→ Винаги съобразявайте броя на полюсите с напрежението на вашата система и схемата за заземяване.

Q4: Може ли да се използва за често превключване?

A4: Не - проектиран е за рядка ръчна работа (напр. поддръжка). За ежедневно превключване използвайте DC контактор или превключвател на товара.

Q5: Защо да изберете CDADA пред други марки DC MCB?

A5: CDADA предлага:

● Истински DC дизайн за прекъсване на дъгата (не е адаптиран към AC)

● Пълен IEC + CCC сертификат

● Ясен визуален индикатор за състоянието

● Широк диапазон на тока (1A–63A) за прецизно оразмеряване

● Конкурентни цени с техническа документация на английски език
