Директна фабрична цена на прекъсвача за остатъчен ток

CDADAе създадена през 2004 г., въпреки че произходът ни датира от 1980 г. Въз основа на десетилетия специализиран опит, ние се превърнахме в зрял и професионален производител и доставчик на прекъсвачи за остатъчен ток. Каним ви да си партнирате с нас, за да се възползвате от надеждни услуги за техническа поддръжка и цени директно от завода.

Какво е прекъсвач на остатъчен ток (RCCB)?

RCCB е специализирано устройство за електрическа безопасност, предназначено да прекъсва верига, когато открие токов дисбаланс между живия (фаза) и нулевия проводник. Този дисбаланс, известен като остатъчен ток или ток на утечка, показва, че електричеството протича по нежелана пътека – потенциално през човешко тяло или влошена изолация.

За разлика от единMCBилиMCCB, RCCB не осигурява защита от претоварване или късо съединение сам по себе си (освен ако не е комбиниран с тях в RCBO). Неговата единствена цел е безопасността на живота и предотвратяването на пожари. Той работи въз основа на текущия закон на Кирхоф, където сумата от токовете, влизащи в кръстовището, трябва да е равна на сумата от токовете, които го напускат. Ако "входящият" и "изходящият" ток се различават с повече от чувствителността на устройството (напр. 30 mA), RCCB се изключва.

Видове и класификации

Нашето производствено портфолио обхваща широка гама от типове RCCB, за да отговарят на различни електрически среди, от еднофазни домове до сложни трифазни индустриални мрежи.

Основни функции и интелигентна защита

Сърцето на нашия RCCB е токовият трансформатор с нулева последователност (тороид). Този компонент непрекъснато следи магнитното поле, генерирано от текущия поток.

Откриване на течове: При нормални условия магнитните полета на живия и неутралния ток взаимно се компенсират. Ако възникне път на изтичане към земята (напр. човек докосне проводник под напрежение), балансът е нарушен.

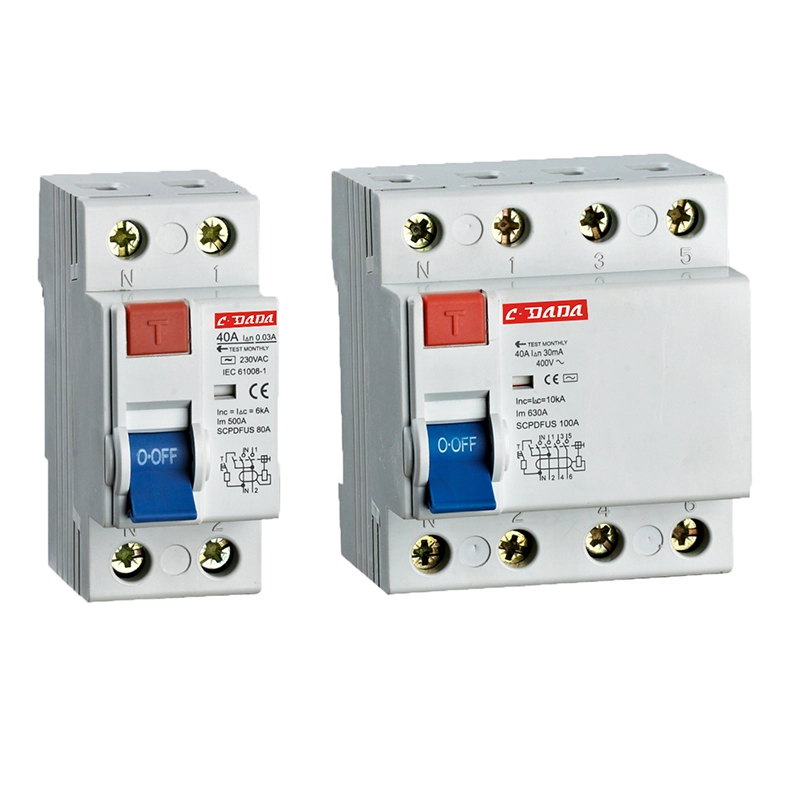

Бързо прекъсване на връзката: Трансформаторът открива този „остатъчен“ поток и индуцира напрежение във вторичната си намотка. Този сигнал се усилва (при електронни типове) или директно задейства чувствително реле (при електромагнитни типове), което кара механичното резе да се освободи и да отвори контактите.

Оценки на чувствителност:

Висока чувствителност (10mA - 30mA): За защита от директен контакт (безопасност на хората). Задължително за бани, контакти и външни вериги.

Средна чувствителност (100mA - 300mA): За защита от непряк контакт и предотвратяване на пожар. Използва се в главните разпределителни табла за защита на кабелите от дефекти в изолацията.

Основни приложения и случаи на употреба

Жилищна безопасност: Задължителен монтаж в бани, кухни и външни контакти, за да се предотвратят фатални удари от уреди като сешоари или електрически инструменти.

Индустриални машини: Защита на операторите от токов удар при работа с оборудване в метален корпус или преносими инструменти.

Здравни заведения: Осигуряване на безопасност на пациентите в болници, където дори незначителни токове на утечка могат да бъдат фатални (използвайки тип B или специализирани медицински ИТ системи).

Възобновяема енергия: Защита на страните с постоянен и променлив ток на слънчеви фотоволтаични системи и станции за зареждане на електромобили от заземяване.

Прецизно производство: от суровина до завършен продукт

Нашият производствен процес е симфония от прецизна магнетика и машиностроене.

1. Основни суровини:

Ядро на трансформатор с нулева последователност: Изработени от пермалой с висока пропускливост (сплав от никел и желязо) или нанокристални ленти. Този материал е от решаващо значение за откриване на минимални токове на утечка без насищане.

Изключващо реле/соленоид: Високочувствително поляризирано реле, което преобразува електрическия сигнал от трансформатора в механично движение.

Жилища: Забавящ горенето поликарбонат (PC) или найлон (PA66), проектиран да бъде непроводим и устойчив на удар.

Контакти: Сребърно-кадмиев оксид (AgCdO) или Сребърно-никел (AgNi) за надеждно превключване и ниско съпротивление.

2. Работен процес на производство и обработка:

Тороидна намотка: Прецизната трансформаторна сърцевина е навита с хиляди навивки от ултра фина медна жица. Това трябва да се направи с изключително внимание, за да се избегне късо завъртане.

Инкапсулиране на ядрото: Магнитното ядро ​​е капсуловано в епоксидна смола, за да го предпази от вибрации и влага, осигурявайки дълготрайна стабилност.

Сглобяване: Тороидът се поставя около пътя на проводника (или проводниците минават през него). Механизмът за задействане е свързан с ключалката на главния контакт.

Калибриране (настройка на чувствителността): Това е най-критичната стъпка. Ние използваме прецизни източници на ток за инжектиране на ток на утечка (напр. 30mA). Задействащата бобина се регулира механично, докато се активира точно на прага.

Строг контрол на качеството и стандарти за тестване

Ние се придържаме към стандартите IEC/EN 62423 и IEC/EN 61008. Нашият режим на тестване е предназначен да гарантира, че устройството се задейства само когато трябва и винаги когато трябва.

Стандартни тестови елементи и критерии за фабрична инспекция:

Нашата производствена мощ: линия, оборудване и екип

Нашето съоръжение е оборудвано да се справи с деликатната природа на магнитните сензорни компоненти.

Производствена линия: Използваме автоматизирани тороидални машини за навиване, които осигуряват постоянен брой обороти и напрежение, което е жизненоважно за точното отчитане на тока.

Разширено оборудване:

Прецизни калибратори за ток на утечка: Уреди с висока точност, способни да генерират токове на утечка с разделителна способност от 0,1 mA за фина настройка на настройките за изключване.

Магнитно екраниращи камери: Използва се по време на сглобяването, за да се предотврати намесата на външни магнитни полета в чувствителния процес на калибриране.

Автоматични изпитвателни стендове: 100% от модулите преминават функционален тест преди опаковане.

Експертен екип:

Магнитни инженери: Специалисти в проектирането на геометрията на трансформатора с нулева последователност за максимизиране на чувствителността.

Техници за калибриране: Високо обучен персонал, който ръчно проверява праговете на задействане на чувствителни модели.

Гарантиране на качеството: Посветен на анализиране на режимите на повреда и осигуряване на надеждността на механизма за задействане.

Изберете нашите прекъсвачи за остатъчен ток. Ние не просто произвеждаме превключватели; ние създаваме спокойствието, което идва от знанието, че вашата верига ви пази.
