OEM/ODM доставчик на прекъсвачи за утечка на земята

Нуждаете ли се от висококачествени и издръжливи прекъсвачи за утечка на земята?CDADAпредлага всеобхватни OEM решения за персонализиране. Като надежден производител със собствена фабрика, ние предоставяме 3 години гаранция за нашите продукти.

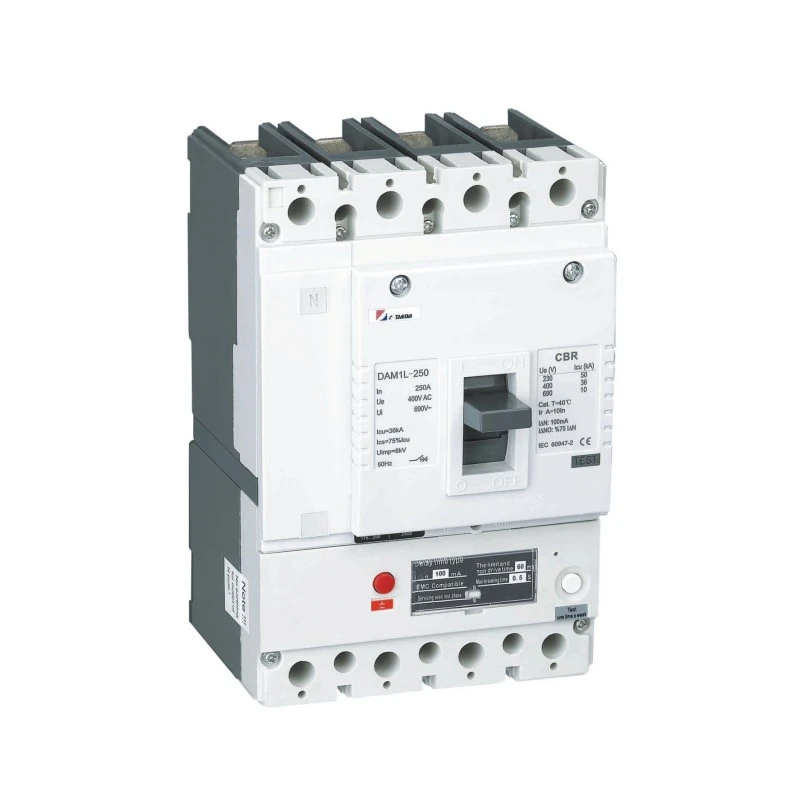

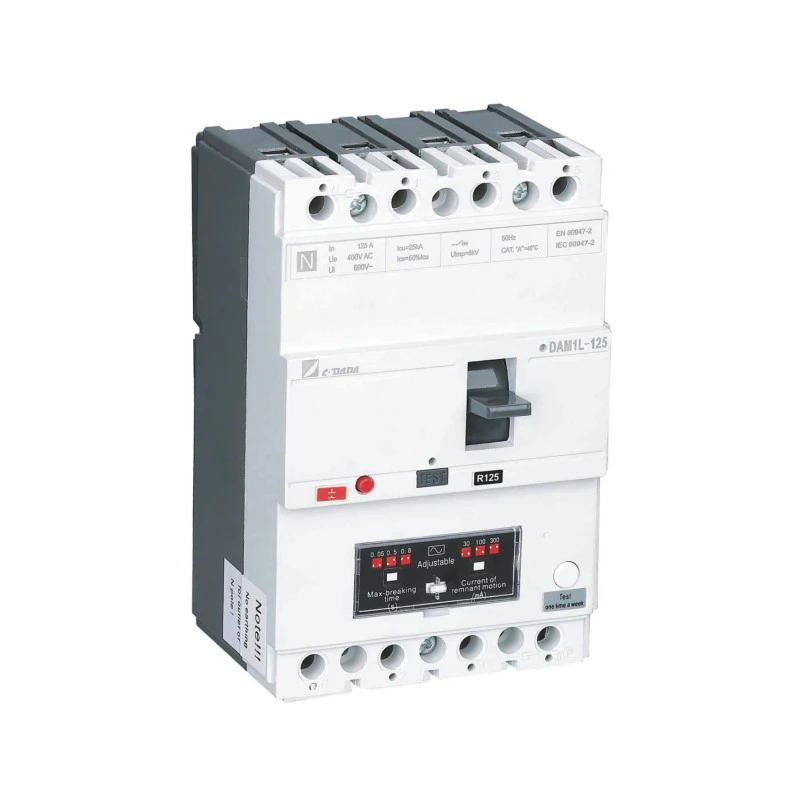

Какво представлява прекъсвач за утечка на земята (CBR)?

АнПрекъсвач за утечка на земята (CBR), известен още катоПрекъсвач за утечка на земята с вградена защита от свръхток (CBR) съгласно IEC 60947-2 Приложение B, е сложно устройство за защита от ниско напрежение, което комбиниразащита от остатъчен ток (заземяване). сзащита от претоварване и късо съединение в единична формована кутия. Работещи при номинални напрежения до415V AC (50/60Hz) с текущи оценки от16A до 800A, CBRs служат като цялостни защитни устройства за индустриални, търговски и критични инфраструктурни приложения.

За разлика от самостоятелнияАвтоматични прекъсвачи за остатъчен ток (RCCB)които осигуряват само защита от утечки на земя, CBR интегрират:

Термомагнитна или електронна свръхтокова защита (криви L-S-I)

Откриване на остатъчен ток (10mA до 1000mA чувствителност)

Изключвателна способност при късо съединение до 85kA

Тази интеграция елиминира необходимостта от отделни комбинации MCB/RCCB, намалявайки пространството за инсталиране и подобрявайки надеждността на координацията.

Продуктови категории и конфигурации

Класификация	Тип	Текущ диапазон	Ключови характеристики
Тип остатъчен ток	Тип AC	16А – 800А	Открива само синусоидални AC остатъчни токове, приложения с общо предназначение
Тип остатъчен ток	Тип А	16А – 800А	Открива AC + пулсиращ DC (изправен AC), съвременни електронни товари
Чувствителност (IΔn)	Висока чувствителност	10mA – 30mA	Защита на персонала, медицински помещения, мокри помещения
	Средна чувствителност	100mA – 300mA	Противопожарна защита, обща промишленост
	Ниска чувствителност	500mA – 1000mA	Предотвратяване на пожар в инсталации с големи течове, селективна защита
Закъснение във времето	Моментално	Всички оценки	С общо предназначение, <40ms при 5×IΔn
Закъснение във времето	Селективен (S-тип)	100mA – 1000mA	Забавено изключване (130-500ms при 1×IΔn), дискриминация нагоре по веригата
Конфигурация на стълба	4-полюсен	16А – 800А	Трифазен + неутрален, регулируема неутрална защита (50-100%)
Монтаж	Фиксиран	16А – 800А	Директна шинна връзка, рентабилна

Степени на прекъсване на капацитета:

Стандартен (N): 25kA – 36kA (Разпределителни мрежи)

Висок (S): 50kA – 70kA (индустриална мрежа)

Ултрависоко (H): 85kA (Енергийна инфраструктура)

Основни функции и възможности за защита

Интегрирани защитни функции

функция	Принцип на откриване	Технически параметри
Защита от претоварване (L)	Биметално термично разширение или електронно измерване на RMS	0,8 – 1,0 × В настройка, обратна времева крива, ±10% точност
Закъснение при късо съединение (S)	Електронно синхронизиране или магнитно забавяне	2-10 × In, 0,1s – 0,5s забавяне, селективна координация
Моментално пътуване (I)	Магнитен соленоид или електронен мигновен	5-20 × In, <20ms работа, ограничение на тока
Изтичане на земя (G/Δ)	Токов трансформатор за баланс на ядрото (CBCT)	10mA – 1000mA IΔn, ±10% точност на чувствителността
Заземяване (GF)	Отчитане на векторна сума на тока	20-100% от In, 0.1s-1.0s забавяне, метод на баланс на ядрото
Самонаблюдение	Проверка на целостта на вътрешната верига	Непрекъснат CBCT и мониторинг на бобината на изключване, изход за аларма за повреда

Технология за откриване на остатъчен ток

TheТоков трансформатор за баланс на ядрото (CBCT) илиТороидален трансформатор формира сърцето на защитата от утечки на земя:

Нормална работа: Всички живи проводници (фаза + нула) преминават през тороидалната сърцевина. Балансираните токове генерират противоположни магнитни полета, които анулират до нулев нетен поток - без индуциран вторичен ток.

Състояние на повреда: Когато токът на утечка тече към земята (чрез повреда на изолацията или човешки контакт), токовият дисбаланс създава остатъчен магнитен поток в тороидалната сърцевина. Този поток индуцира напрежение във вторичната намотка, захранвайки чувствително реле или електронна верига за задействане.

Характеристики на изключване съгласно IEC 61008/61009:

1 × IΔn: Изключване ≤ 300 ms (моментално), ≤ 500 ms (селективен S-тип)

2 × IΔn: Изключване ≤ 150 ms (мигновено), ≤ 200 ms (S-тип)

5 × IΔn: Изключване ≤ 40 ms (мигновено), ≤ 150 ms (S-тип)

Приложни среди и случаи на използване

Индустриален сектор	Специфично приложение	Типични спецификации
Центрове за данни	Главно разпределение, байпас на UPS, защита на съединител на шина	250A-500A, Тип A, 300mA S-тип селективен, 70kA Icu, активирана комуникация
Здравни заведения	Болнично основно разпределение, медицински ИТ системи, операционни зали	100A-400A, Тип A, 10mA/30mA висока чувствителност, мониторинг на изолацията
Производствени предприятия	Центрове за управление на двигатели, заваръчно оборудване, регулатори	160A-500A, Тип B (за VFD), 300mA, 50kA Icu, електронно изключване
Търговски сгради	Етажна разпределение, търговски центрове, летища	125A-400A, Тип A, 100mA/300mA, 36kA Icu
Нефт и газ / морски	Офшорни платформи, сондажни платформи, корабни енергийни системи	250A-500A, Тип A, 500mA, тропически (T2), устойчив на корозия

Производствен процес и производствен процес

Прецизна производствена последователност

IQC на суровините → Производство на тороидален трансформатор → Производство на формовани кутии → Сглобяване на контактна система → Интегриране на електронен изключвател → Калибриране на модула за остатъчен ток → Първичен монтаж → Цялостно тестване → Краен QC → Опаковка

Критични етапи на производство

Етап	Подробности за процеса	Точки за контрол на качеството
Намотка на тороидален трансформатор	Нанокристална или феритна сърцевина с висока пропускливост (µr > 10 000), прецизна намотка на първична (проходна) и вторична (сензорна) намотка, вакуумно импрегниране	Проверка на кривата на намагнитване на сърцевината, вторично напрежение при 1×IΔn ±5%, изолационно съпротивление >100MΩ
CBCT интеграция	Монтиране на тороидална сърцевина около всички фазови/неутрални проводници, екраниране срещу външни магнитни полета, свързване към изключващо реле/електроника	Тест за баланс с 6×In натоварване (без неудобно изключване), устойчивост на 3-ти хармоници
Изключващ механизъм за остатъчен ток	Чувствително поляризирано реле (5-50mW мощност на изключване) или електронен MOSFET тригер, механично свързване към главната лента на изключване	Проверка на мощността на изключване, време за реакция <20ms, температурна стабилност -25°C до +70°C
Производство на формовани кутии	BMC термореактивна пластмаса (DMC-2) леене под налягане, 150-180°C втвърдяване, висока устойчивост на проследяване >600V	Толеранс на размерите ±0,1 mm, диелектрична якост >15kV/mm, забавящ горенето UL 94 V-0
Основен контактен възел	Сребърни медни (AgNi 90/10) контакти, рамена, обработени с ЦПУ, запояване в азотна атмосфера	Контактно съпротивление <50μΩ, дебелина на среброто 8-12μm (XRF), твърдост HV 100-150
Програмиране на електронни трип единици	Микропроцесорна LSIG+Δ защита, качване на фърмуер, калибриране на кривата, настройка на комуникационен протокол	±5% точност на тока, ±10% точност на времето, ZSI (зонално селективно блокиране) проверка
Крайна интеграция и калибриране	Сглобяване на термомагнитна или електронна изключваща система с дефектнотоков модул, механична блокировка, ръкохватка	Комбинирана проверка на свръхток + утечка на земя, диелектрична устойчивост 3kV/1min

Основни суровини и спецификации на компонентите

Компонент	Спецификация на материала	Стандарти на доставчика	Ключови свойства
Тороидално ядро (CBCT)	Нанокристална сплав (Finemet) или Mn-Zn ферит (PC40)	IEC 60404-8, JIS C 2531	Висока пропускливост µr > 10 000, ниска коерцитивност <2A/m, плътност на потока на насищане >1,2T
Сензорна бобина	Емайлирана медна тел (0,05-0,1 mm), клас F 155°C	IEC 60317	Пробивно напрежение >1kV, гъвкавост >10× диаметър, възможност за запояване 390°C
Изключително реле	Поляризирано блокиращо реле, чувствителност 5-50mW	IEC 61810	Време за реакция <10ms, съпротивление на бобината 1-5kΩ, механичен живот >10⁶ операции
Формован корпус	BMC (Bulk Moulding Compound) DMC-2, подсилен със стъклени влакна	IEC 60664-1, UL 94 V-0	Индекс на проследяване >600V, устойчивост на топлина 180°C, якост на удар >8 kJ/m²
Основни контакти	Електролитна мед (Cu-ETP) + сребърно-никелово покритие (AgNi 90/10)	ASTM B152	Проводимост ≥100% IACS, устойчивост на дъгова ерозия, свойства против заваряване
Биметални елементи	Композит от инконел/пасивирана стомана (ASTM TM2)	ASTM B388	Скорост на деформация 0,15-0,25 mm/°C, дългосрочна стабилност ±3%, устойчивост на пълзене
Електронни компоненти	Индустриални печатни платки, сензори с ефект на Хол, процесори ARM Cortex-M4	IEC 60721-3-3, IEC 61000	Работна температура -25°C до +70°C, EMC ниво на устойчивост 4, SIL 2 способен
Терминали	T2 мед (C11000) с калайдисване (8-12μm)	ASTM B187/B16	Плътност на тока 1,2-1,5 A/mm², устойчивост на въртящ момент 5-15Nm, устойчивост на корозия
Работен механизъм	Пружинна стомана (SWOSC-V) или неръждаема стомана (301)	JIS G 3560	Издръжливост на умора >20 000 цикъла, якост на опън 1800-2000MPa, релаксация <5%

Съответствие със стандартите и протоколи за тестване

Рамка на международните стандарти

Стандартен	Обхват	Приложими рейтинги
IEC 60947-2 Приложение B	Автоматични прекъсвачи, включващи защита от остатъчен ток (CBR)	Индустриални CBR >80A, цялостна защита
EN 60947-2	Европейска хармонизирана версия на IEC 60947-2	CE маркировка, съответствие на пазара на ЕС
GB/T 14048.2	Еквивалент на китайски национален стандарт	CCC сертифициране, китайски пазар

Задължителни типови изпитвания (IEC 60947-2 + Приложение B)

Тестова категория	Специфичен тест	Критерии за приемане
Остатъчен ток	Време на изключване при 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (мигновено); S-тип: ≤500ms, ≤200ms, ≤150ms
	Без изключване при 0,5×IΔn	Без пътуване за 2 пъти номинално време на забавяне
	Устойчивост на ударен ток (8/20μs, 3kA)	Без неудобно изключване, тип A: 250A импулс, тип F: 1000A, тип B: 3000A
Защита от свръхток	Повишаване на температурата при номинален In	Клеми ≤80K, кутия ≤40K
	Прекъсване на късо съединение (Icu/Ics)	3 операции, успешно прекъсване, възстановяване на диелектрика
	Проверка на кривата на пътуването (L-S-I)	±10% точност на тока, ±20% точност на времето
Диелектрични свойства	Издръжливост на мощностна честота (2,5kV-3,5kV/1min)	Няма повреда, няма проблясък
Диелектрични свойства	Устойчивост на импулс (8kV 1.2/50μs)	Без разрушителен разряд
Механични и екологични	Механична издръжливост (10 000-20 000 цикъла)	<5% дрейф на параметъра, без повреда
Механични и екологични	EMC имунитет (серия IEC 61000-4)	Без неприятно изключване от излъчени/проводими смущения

Стандарти за фабричен контрол на качеството и инспекция

QC на входящия материал (IQC)

Материал	Предмети за проверка	План за вземане на проби	Оборудване
Тороидални ядра	Магнитна проницаемост, поток на насищане, загуби в сърцевината	На партида, B-H крива тестване	B-H анализатор, импедансен анализатор
Сензорен проводник	Диаметър, дебелина на изолацията, пробивно напрежение	AQL 0,65	Микрометър, диелектричен тестер
BMC пластмасова смес	Съдържание на стъкло, вискозитет, характеристики на втвърдяване, индекс на проследяване	На партида, COA + тестване	Реометър, DSC анализатор, проследяващ тестов апарат
Решение за сребърно покритие	Концентрация на метали, pH, примеси	Ежедневно наблюдение	Атомно-абсорбционен спектрометър
Електронни компоненти	Функционален тест, проверка на параметри, версия на фърмуера	100% AOI, 5% функционалност	LCR метър, осцилоскоп, гранично сканиране

Контрол на качеството в процеса (IPQC)

гара	Контролни параметри	Честота	Метод
Намотка на тороидален трансформатор	Коефициент на завъртане, индуктивност, изолационно съпротивление	Всяка единица	LCR метър, тестер за изолация
CBCT монтаж	Тест за баланс с номинален товар, устойчивост на хармоници	На всеки 100 единици	Тест за първично впръскване, генератор на хармоници
Калибриране на остатъчен ток	Праг на изключване при IΔn, време за реакция, без изключване при 0,5×IΔn	Всяка единица	Автоматичен RCD тестер (0,5-1000mA програмируем)
Основен контактен възел	Контактна междина, натиск, подравняване, съпротивление	На всеки 100 единици	Силомер, микроомметър
Окончателна интеграция	Комбинирана проверка на свръхток + утечка на земя	Всяка единица	Интегриран тестов стенд (първично впръскване + симулация на теч)

Краен качествен контрол (FQC) и изходящ QC (OQC)

Тестови елемент	Стандартен	Размер на извадката
Време за изключване на остатъчен ток	1×IΔn, 2×IΔn, 5×IΔn по IEC 61008/61009	100%
Тест без прекъсване при 0,5×IΔn	2 × номинално време на забавяне	100%
Крива на изключване при свръхток	1,05 × In, 1,25 × In, 5 × In, 10 × In	100%
Диелектрично издържано напрежение	2,5 kV AC/1 мин	100%
Изолационно съпротивление	>100MΩ @ 500V DC	100%
Контактно съпротивление	<50μΩ на полюс	100%
Проверка на маркировката на въртящия момент	Затягане на клемите по спецификация	100%
Визуална проверка и проверка на размерите	Нула дефекти по критичните размери	100%
Маркиране на постоянство	Избърсване с разтворител, тест за абразия	AQL 1.0
Цялост на опаковката	Тест на падане, вибрации (ISTA 3A)	На лот

Производствена инфраструктура и производствени възможности

Усъвършенствано производствено оборудване

Категория на оборудването	Спецификация на машината	функция	Капацитет
Тороидални машини за навиване	Автоматизирано тороидално навиване с контрол на напрежението	CBCT първична/вторична намотка, прецизно наслояване	5000 трансформатора/ден
Пещ за отгряване на ядрото	Вакуумно отгряване в азотна атмосфера	Термична обработка на нанокристално ядро, облекчаване на напрежението	2000 ядра/партида
Инжекционно формоване	300-тонна BMC термореактивна преса	CBR корпус, дъгообразен улей, клемни блокове	3000 случая/ден
CNC обработка	5-осен вертикален обработващ център	Прецизна контактна обработка, сложни геометрии	8000 комплекта контакти/месец
Повърхностна обработка	Автоматизирана линия за сребърно покритие	Контактно покритие 8-12μm, равномерност на дебелината ±1μm	4 000 кг/ден
Сглобяване	Трудови монтажни клетки	Сглобяване на механизма, CBCT интеграция, калибриране	1500 единици/ден на линия
Оборудване за тестване	Интегриран тестов стенд за CBR	Комбинирана проверка на свръхток + остатъчен ток	300 единици/час
	EMC тестова камера (3m/10m, Teseq)	Изпитване за устойчивост/емисии за електронни модули	50 единици/ден

Производствен капацитет и срокове за изпълнение

Продуктова категория	Месечен капацитет	Стандартно време за доставка	Възможност за спешна поръчка
CBR 4P (16A-125A)	10 000 единици	4-5 седмици	3 дни (складови компоненти)
CBR индустриален (160A-400A)	8000 единици	4-5 седмици	5 дни
CBR Heavy Industrial (630A-800A)	3000 единици	4-5 седмици	7 дни
Персонализирани конфигурации (специални IΔn, криви)	Основа на проекта	5-6 седмици	2 седмици

Инженерно-техническа структура на екипа

Отдел	Персонал	Експертиза	Отговорности
R&D Инженеринг	5 инженери	Технология за остатъчен ток, дизайн на магнитен сензор, вградени системи, силова електроника	Нова разработка на CBR, иновация тип B/F/B+, патентно портфолио (40+ патента)
Процесно инженерство	18 инженери	Производство на тороидални трансформатори, BMC формоване, прецизен монтаж, икономично производство	Оптимизиране на производството, SOP документация, подобрение на добива (>99,5%)
Тестване и валидиране	15 инженери	Изпитване на силен ток, симулация на остатъчен ток, EMC, изпитване на околната среда	Координиране на типовото изпитване (IEC 60947-2 Приложение B, IEC 61008/61009), анализ на отказите
Приложно инженерство	10 инженери	Селективна координация, схеми за защита от утечки на земя, EV/възобновяеми приложения	Техническа поддръжка на клиенти, проучвания за дискриминация, въвеждане в експлоатация на обекта
Гарантиране на качеството	30 техници	ISO 9001, ISO 14001, статистически контрол на процесите, метрологична лаборатория	Одит на доставчика, одит на процеса, коригиращи действия, управление на калибрирането

Сертификати и документация за съответствие

Сертификация	Издаващ орган	Обхват	Валидност
ISO 9001:2015	ЧЖОНДА ХУАЮАН	Система за управление на качеството	Годишно наблюдение
IEC 60947-2 Приложение B Типово изпитване	Интертек	CBR индустриална производителност	За продуктова серия
CE маркировка	Нотифициран орган	достъп до пазара на ЕС	Зависи от дизайна
CCC (Китай)	CQC	Задължителна китайска сертификация	5-годишна валидност
CB схема	IECEE	Международна сертификация	За продуктова серия

Защо нашето CBR производство се отличава

Нашата производствена база представлява40 години специализация в технологията за защита от остатъчен ток и утечки на земя, доставяйки CBR, които надхвърлят световните стандарти чрез:

Експертиза за тороидални трансформатори: Вътрешно производство на нанокристални сърцевини, автоматизация на прецизното навиване и цялостно CBCT тестване, гарантиращо <±5% точност на чувствителност

Вертикална интеграция: От обработката на основния материал до окончателното сглобяване, пълен контрол върху критични компоненти (тороидални трансформатори, електронни задействащи устройства, формовани кутии)

Разширена инфраструктура за тестване: $3M+ инвестирани в интегрирани CBR тестови системи, способни на едновременна проверка на свръхток и остатъчен ток, тестване на DC чувствителност тип B и съответствие с EMC

Глобална стратегия за сертифициране: Съответствие с много стандарти, позволяващо безпроблемно навлизане на пазара в над 100 страни без излишно тестване

За технически спецификации, проучвания за селективна координация, насоки за приложение тип B или планиране на фабричен одит, нашият инженерен екип предоставя директна консултация, за да гарантира, че вашата архитектура за защита от утечки на земя отговаря както на изискванията за безопасност на персонала, така и на целите за непрекъснатост на работата.

CDADA е Прекъсвач за утечка на земята производител и доставчик в Китай. Нашата фабрика обслужва различни индустрии като енергийни системи, сградна автоматизация и промишлено производство, предлагайки гъвкави OEM/ODM решения.
