Защо защитата на DC веригата става критична за бъдещето на енергийните системи?

Глобалната енергийна индустрия става все по-зависима от постоянен ток. Слънчевите фотоволтаични масиви, системите за съхранение на енергия от батерии, станциите за зареждане на електрически превозни средства, телекомуникационното оборудване и центровете за данни съдържат важни DC секции. Тъй като тези приложения се разширяват, защитата на веригата се премества от поддържащ компонент към централна част от безопасността на системата. АDC прекъсвачтрябва да изключи необичайния ток бързо и безопасно, като ограничи повредата на кабели, преобразуватели, батерии и свързано оборудване.

Прекъсването на DC е технически различно от прекъсването на AC. В AC верига токът естествено пресича нулата много пъти в секунда, което помага за гасенето на електрическа дъга. DC няма естествено преминаване през нулата, така че дъгата може да остане стабилна, след като контактите се разделят. Следователно прекъсвачите, предназначени за DC, изискват подходящи контактни структури, дъгообразни улеи, магнитни издухвания, изолационни разстояния и конфигурации на окабеляване. Никога не трябва да се приема, че прекъсвачът за променлив ток е подходящ за работа с постоянен ток само защото номиналният му ток изглежда подходящ.

Една ясна индустриална тенденция е преминаването към по-високи системни напрежения и по-голяма плътност на мощността. По-високото постоянно напрежение може да намали тока при същата предавана мощност, като спомага за по-ниски загуби в проводника и изисквания за кабела. Това обаче прави координацията на изолацията и прекъсването на дъгата по-взискателни. Изборът на продукт трябва да вземе предвид номиналното работно напрежение, номиналния ток, броя на полюсите, капацитета на прекъсване при късо съединение, средата на използване и посочения от производителя метод на свързване. Изискванията за полярност са особено важни за някои конструкции на DC прекъсвачи.

Друга тенденция е по-тясната координация между прекъсвачите и електронното наблюдение. Съвременните енергийни системи все повече използват сензори, контролери и комуникационни мрежи за идентифициране на прегряване, претоварване, дефекти в изолацията и необичайни модели на работа. Механичната защита остава от съществено значение, но става част от по-широка защитна архитектура, която може да включва предпазители, устройства за защита от пренапрежение, контактори, устройства за наблюдение на изолацията и системи за управление на батерията. Селективността между устройствата нагоре и надолу по веригата също получава повече внимание, тъй като ненужното изключване може да засегне цял соларен низ, стелаж за съхранение, шкаф за зареждане или индустриален процес.

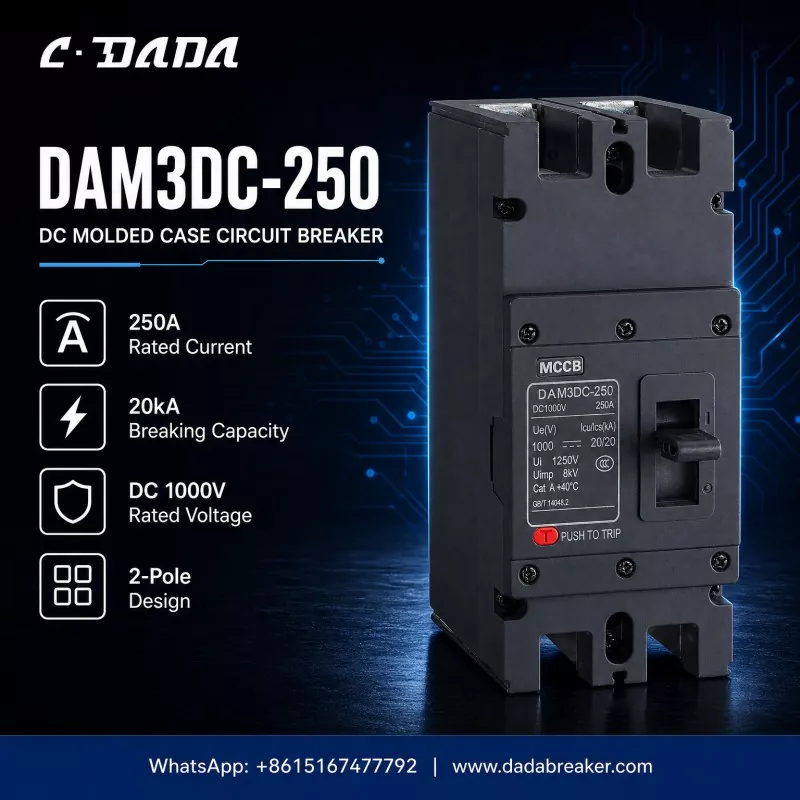

DAM3DC-250, показан отShanghai Dada Electricилюстрира типа DC прекъсвач с лят корпус, използван при разпределение на по-голям ток. Видимите спецификации показват номинален ток от 250 A, номинално постоянно напрежение от 1000 V, капацитет на прекъсване от 20 kA и двуполюсен дизайн. Тези стойности описват предвидения електрически обхват; те сами по себе си не определят пригодността за всяка инсталация. Инженерите все пак трябва да проверят действителното ниво на късо съединение, размера на проводника, температурата на околната среда, условията на корпуса, характеристиките на натоварването, надморската височина на монтажа, приложимите стандарти и необходимата координация на защитата.

За крайните потребители ясното етикетиране и документация са еднакво ценни, тъй като решенията за правилна инсталация, поддръжка и подмяна зависят от познаването на проверените рейтинги на устройството и ограниченията в експлоатация.

Гледайки напред, купувачите ще поставят по-голям акцент върху валидирането на специфичното приложение, вместо да избират устройства само по текущия рейтинг. Надеждната DC защита зависи от правилното съвпадение на напрежението, адекватна способност за прекъсване, правилна конфигурация на полюсите, контролирана инсталация и периодична проверка. Тъй като възобновяемото производство, съхранение и електрифициран транспорт продължават да се развиват, разбирането на тези основи ще помогне на системните дизайнери да намалят риска и да изградят по-надеждни постояннотокови мрежи.
