Практическо ръководство за автоматични прекъсвачи с формована кутия

2026-08-25 0 Оставете ми съобщение

Какво е MCCB?

MCCB —прекъсвач в лят корпус— е защитно устройство за ниско напрежение, което автоматично изключва верига, когато открие условия на претоварване или късо съединение. За разлика от предпазителя, той може да бъде нулиран и използван повторно след пътуване. Вътре в формования корпус термично-магнитен механизъм за задействане се справя с две задачи: термичен елемент реагира на продължително претоварване, докато магнитен елемент реагира мигновено на неизправности при късо съединение. Резултатът е защита, която съответства на начина, по който се държат реалните електрически товари.

Кога да изберете MCCB: главни входящи захранващи устройства, трифазни разпределителни табла, големи моторни вериги или всяка точка, където очакваният ток на късо съединение надвишава това, което MCB може да прекъсне.

Когато MCB е достатъчен: крайни подвериги с умерени натоварвания и ниски нива на повреда — жилищни табла, вериги на осветление и контакти.

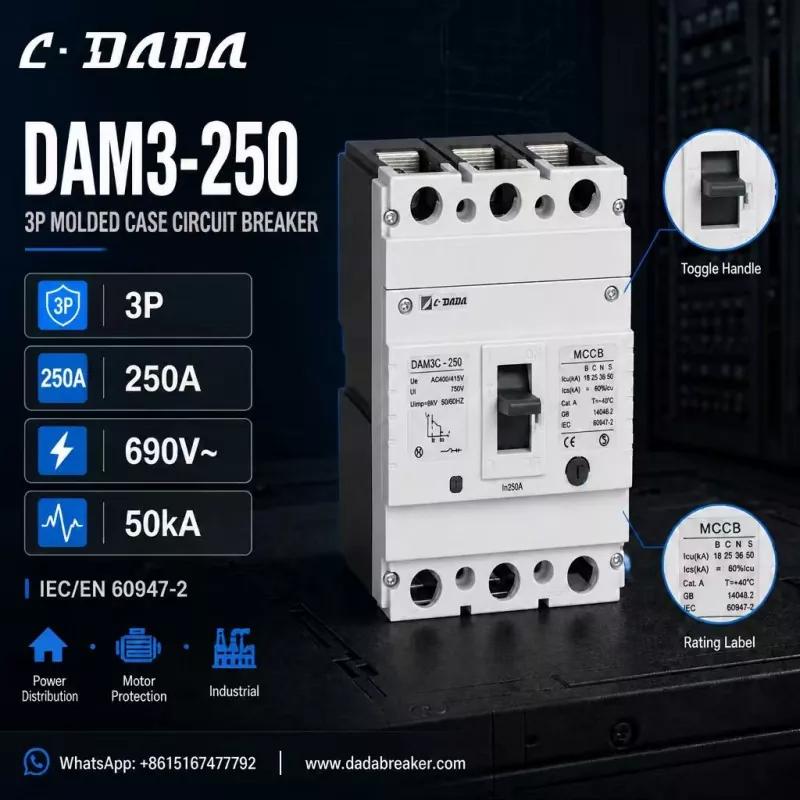

250A three-pole MCCB

Как да изберем правилния MCCB

Номинален ток (In)

1. — съответстват на непрекъснатото натоварване и позволяват свободно пространство за пускови токове на двигателите.

Капацитет на прекъсване (Icu / Ics)

2. — трябва да бъде по-висок от предполагаемия ток на късо съединение в точката на монтаж. Колкото по-високо е нивото на грешка, толкова по-високо Icu ви е необходимо.

поляци

3. — 3P за трифазни системи, 4P, където неутралният също се нуждае от изключване.

Номинално напрежение

4. — проверка на номиналното работно напрежение (Ue), напрежението на изолацията (Ui) и устойчивостта на импулс (Uimp) спрямо системата.

Стандарти и сертификация

5. — Съответствието с IEC/EN 60947-2 и маркировката CE са основа за международни проекти.

Приложение

6. — защитата на двигателя, електроразпределението и промишлените инсталации може да изискват различни номинални стойности на рамката и характеристики на задействане.

Как изглежда добре определен 250A MCCB:

За да направите това конкретно, помислете за DAM3-250 от C·DADA Electric — 250A триполюсен MCCB, който илюстрира какво да търсите в този клас устройства:

3P конфигурация

● с номинален ток 250A (In), подходящ за трифазни разпределителни табла

Номинално напрежение:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Капацитет на прекъсване до 50kA

● — Icu от 18 / 25 / 36 / 50 kA във вариантите B / C / N / S, така че инсталаторите да могат да съпоставят нивата на повреда в различни точки на мрежата

Съответствие с IEC/EN 60947-2 и GB 14048.2

● CE маркировка, с ясна дръжка за ВКЛ./ИЗКЛ. за видимо работно състояние

● Създаден за разпределение на енергия, защита на двигателя и промишлени приложения

Логиката зад тази спецификация: 250A, 3-полюсна рамка с клас на прекъсване от 50kA покрива по-голямата част от нуждите на производителите на панели и изпълнителите — от главните разпределителни табла до захранващите вериги на двигателя — докато множеството варианти на Icu ви позволяват да вземете правилния размер на разходите спрямо действителните нива на повреда.

Препоръка за избор

● За крайни вериги до ~125 A с ниски нива на повреда, MCB е икономичният избор.

● За главно разпределение, защита на двигателя и промишлени разпределителни устройства, изберете MCCB с капацитет на прекъсване, който надвишава предполагаемия ток на късо съединение на инсталацията.

● Когато се съмнявате, преценете с един клас по-висок капацитет на прекъсване: разликата в цената е малка, докато маржът на защита може да бъде разликата между малка повреда и голямо прекъсване.

Често задавани въпроси

В: Какво е MCCB?

А: Апрекъсвач в лят корпусе рестартиращо защитно устройство за ниско напрежение, което изключва верига при претоварване или късо съединение, проектирано за по-високи токове и нива на повреда от миниатюрен прекъсвач.

В: Какво означава Icu на MCCB?

A: Icu е максималната способност за прекъсване на късо съединение — максималният ток на повреда, който прекъсвачът може да прекъсне. Ics е капацитетът за прекъсване на услугата, нивото, което може да прекъсва многократно и да остане работещо.

Въпрос: Как да избера мощността на прекъсване за моя MCCB?

A: Изберете Icu рейтинг, по-висок от предполагаемия ток на късо съединение в точката на инсталиране. Разпределителните табла с висок трансформаторен капацитет или дълги индустриални захранващи устройства обикновено се нуждаят от устройства от клас 36–50kA.

В: Какво представлява DAM3-250 MCCB?

A: DAM3-250 е 250A триполюсен автоматичен прекъсвач с лят корпус от C·DADA Electric, номинален до 690V с капацитет на прекъсване до 50kA, за разпределение на мощността, защита на двигателя и промишлени приложения.
