Производител на издръжлив прекъсвач за защита на двигателя

CDADAе професионален производител на прекъсвачи за защита на двигателя, разполагащ с производствена база от 52 400 m² и обширни производствени линии. С 20 години опит в производството и продажбите на тези продукти, ние предлагаме усъвършенствани и трайни решения, които могат да бъдат персонализирани, за да отговарят на специфични оперативни изисквания.

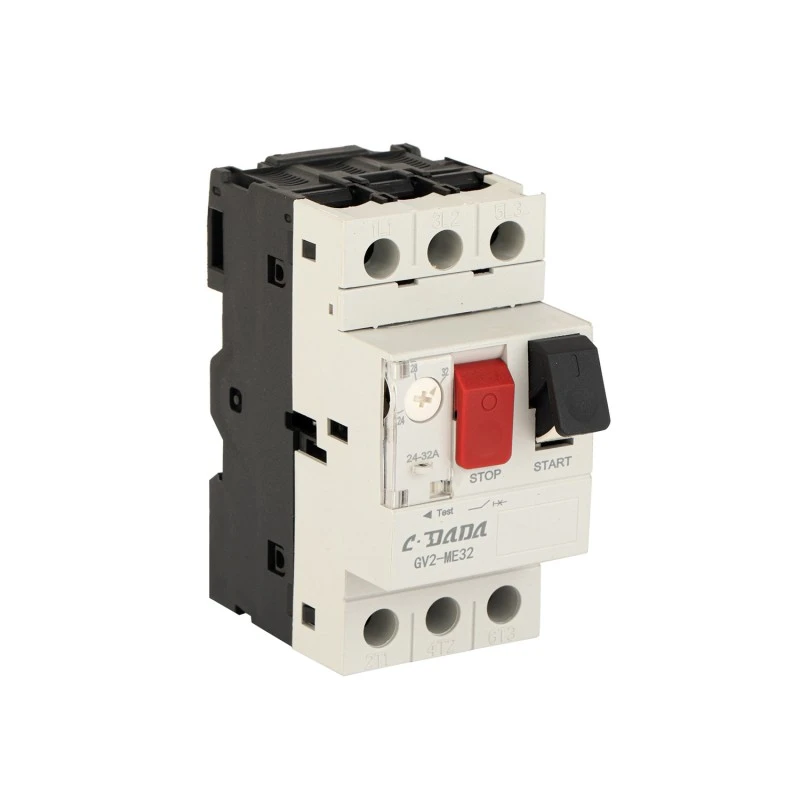

Какво представлява прекъсвачът за защита на двигателя?

A Прекъсвач за защита на двигателя (MPCB), известен също като aпрекъсвач на двигателя илиръчен моторен стартер, е специализиранелектромеханично защитно устройствопроектирани специално за защита на електродвигатели срещу експлоатационни повреди. За разлика от MCCB с общо предназначение, MPCB се интегриратзащита от претоварване, защита от късо съединение и ръчно превключване в едно компактно устройство, оптимизирано за уникалните изисквания на двигателя при стартиране и условия на работа.

Опериращ подIEC 60947-4-1 (контактори и моторни стартери) иIEC 60947-2 (автоматични прекъсвачи), MPCB управляват номинални токове от0,63A до 100A (разпростиращ се до150А в специализирани диапазони), с регулируеми термични настройки, за да съответстват на специфичните токове на пълно натоварване на двигателя. Те са проектирани да издържат на двигателяпускови токове (обикновено 6-8 × ток при пълно натоварване по време на стартиране) без неудобно изключване, като същевременно осигурява прецизна защита срещу продължителни претоварвания и прекъсвания на фазите.

Определящото предимство на MPCB се крие в тяхнотомоторно оптимизирани характеристики на пътуване—термични елементи, калибрирани за кривите на нагряване на двигателя и магнитните изключватели, настроени доста над стартовия ток, но под нивата на вредни повреди. Това елиминира необходимостта от отделни контактори и релета за претоварване в много приложения, намалявайки пространството на панела и сложността на инсталацията.

MPCB продуктови категории и конфигурации

Класификация	Тип	Текущ диапазон	Ключови характеристики
Размер на рамката	Компактен (серия NS2-25)	0,63A – 25A	Монтаж на DIN шина, 100kA Icu при 400V, винтови/пружинни клеми
	Стандарт (серия NS2-32)	0.1A – 32A	Разширен обхват, термично-магнитно изключване, защита от прекъсване на фазата
	Мощност (серия NS2-80/100)	10A – 100A	По-висок топлинен капацитет, 15-50kA Icu, монтаж на панел
Технология за пътуване	Термо-магнитни	0.63A – 100A	Биметален претоварване + соленоид на късо съединение, регулируем Ir
Технология за пътуване	Електронен	25А – 150А	Микропроцесорен, фазов дисбаланс, заземяване, комуникация
Тип контрол	Бутон	0,63A – 32A	Червен бутон OFF, директно управление на двигателя, локално управление
	Въртяща се дръжка	10A – 100A	Заключващ се в положение ИЗКЛЮЧЕНО, закрепване на катинар (3 ключалки)
	Готово за дистанционно управление	25A – 100A	Съвместимост на шунтово изключване/освобождаване при понижено напрежение
Категория на използване	АС-3	Всички оценки	Стартиране/спиране на двигател с катерица по време на работа
Категория на използване	АС-4	0,63A – 32A	Стартиране на двигател с катерица, запушване, инч (10×In)
Конфигурация на стълба	3-полюсен	0.63A – 100A	Стандартна трифазна защита на двигателя
Конфигурация на стълба	4-полюсен	0,63A – 32A	Трифазно + неутрално или двускоростно превключване на двигателя

Примери за диапазон на текущата настройка:

NS2-25E:0,63-1A, моментално изключване 13A (13×In)

NS2-25F:1-1,6 A, моментално изключване 22,5 A (14 × In)

NS2-25G:1.6-2.5A, моментално изключване 33.5A (13.4×In)

NS2-25H:2,5-4A, моментално изключване 51A (12,75×In)

NS2-25J:6-10A, моментално изключване 138A (13,8 × In)

NS2-25L:13-18A, моментално изключване 223A (12,4×In)

NS2-80B:40-63A, моментално изключване 756A (12×In)

Основни функции и възможности за защита

Интегрирани функции за защита на двигателя

функция	Принцип на откриване	Технически параметри
Защита от претоварване (термична)	Топлинно разширение на биметална лента	Регулируем 0,63-100A, клас на изключване 10A (2-10s при 6×In), компенсация на околната среда -20°C до +60°C
Защита от късо съединение (магнитна)	Електромагнитно соленоидно бутало	Фиксиран 12-14×In (оптимизиран за мотор), <20ms работа, 100kA прекъсващ капацитет
Защита при отказ на фаза	Диференциално нагряване на биметали	Прекъсване в рамките на 10 секунди при 0,9 × In с отворена една фаза, предотвратява повреда при еднофазна връзка
Защита от фазов дисбаланс	Топлинна разлика между фазите	Изключване, когато токов дисбаланс >30% за >2 минути
Защита на блокиран ротор	Устойчив висок ток (>6 × In за >2s)	Интегриран с термична крива, предотвратява повреда на ротора/статора
Ръчно превключване	Механичен бутон за превключване/натискане	100 000 електрически операции, ON-OFF управление на двигателя, функция за изолация

Характеристики на пътуването и координация

MPCB разполагат с обратни времеви термични криви, специално съобразени с нагревателните характеристики на двигателя:

Време за термично изключване (типичен клас 10A):

1,05 × Ir: Без пътуване (2 часа)

1,2 × Ir: Пътуване 10-20 минути

1,5 × Ir: Пътуване 2-4 минути

6 × Ir: Пътуване 2-10 секунди (издържлив стартов ток)

12-14×Ir: Моментално магнитно изключване (<20ms)

Настройки за магнитно пътуване:

Задайте 20-30% над тока на блокиран ротор на двигателя

Предотвратява неприятни прекъсвания по време на стартиране (6-8×FLC за 1-3 секунди)

Осигурява бързо отстраняване на повреди при късо съединение

Приложни среди и случаи на използване

Индустриален сектор	Специфично приложение	Типични спецификации
Индустриална автоматизация	Конвейерни системи, помпи, компресори, вентилатори	4A-25A, AC-3, 100kA Icu, управление с бутон, DIN шина
ОВК системи	Чилъри, климатични камери, охладителни кули	10A-32A, компенсация на околната среда, висока начална честота
Вода и отпадъчни води	Потопяеми помпи, хидрофорни станции, напояване	6A-40A, защита от работа на сухо (интеграция на превключвател за налягане), IP65 кутии
Инструментални машини	Стругове, фрези, шлайфове	1.6A-10A, висока устойчивост на удар, често стартиране (AC-4)
Обработка на материали	Кранове, подемници, конвейери, асансьори	10A-63A, въртяща се дръжка, заключваща се OFF, механична блокировка
Храна и напитки	Миксери, мелачки, опаковъчни машини	2.5A-16A, аксесоари от неръждаема стомана, миене
Възобновяема енергия	Слънчеви проследяващи двигатели, спомагателни устройства за вятърни турбини	1A-10A, разширен температурен диапазон (-25°C до +70°C)
Нефт и газ	Спомагателно оборудване за сондажни машини, крикове за помпи	25A-100A, тропически (T2), устойчив на корозия, висока устойчивост на удар

Производствен процес и производствен процес

Прецизна производствена последователност

Суровина IQC → Производство на биметални елементи → Навиване на електромагнитна бобина → Производство на контактна система → Сглобяване на дъгообразен улей → Интегриране на механизъм → Калибриране и тестване → Окончателно сглобяване → Проверка на качеството → Опаковка

Критични етапи на производство

Етап	Подробности за процеса	Точки за контрол на качеството
Производство на биметални елементи	Инконел/пасивирана стоманена композитна валцовка, термична обработка за характеристики на деформация, щамповане за оформяне, маркировка за калибриране	Степен на деформация 0,15-0,25 mm/°C, температура на изключване ±3% толеранс, тест за стабилност 1000h при 200°C
Производство на електромагнитни бобини	Намотка на меден проводник (0,3-0,8 mm), импрегниране с вакуумен лак, монтаж на магнитна сърцевина	DC съпротивление ±5%, диелектрична якост 2kV/1min, изпитване на напрежението на поемане/отпадане
Калибриране на термично изключване	Автоматизирана станция за калибриране с прецизно инжектиране на ток, температурна камера (-20°C до +60°C)	Време за пътуване при 1,05×Ir, 1,25×Ir, 6×Ir записано, ±10% толеранс, постоянна маркировка
Настройка на магнитно пътуване	Регулиране на въздушната междина на соленоида, калибриране на предварително натоварване на пружината, запечатано след настройка	Моментално изключване при 12-14×Ir ±10%, <20ms работа, защитено от фалшифициране запечатване
Монтаж на контактна система	Контакти от сребърна сплав (AgNi или AgCdO), запоени към медни носители, геометрия на изтриващо действие	Контактно съпротивление <1mΩ, твърдост HV 100-150, якост на спояване >50MPa
Интеграция на дъговия улей	Керамични разделителни плочи (6-12 плочи), подравняване на дъгата, монтаж на дейонизираща камера	Диелектрична якост >2,5kV, гасене на дъгата <10ms при 400V, размери ±0,1mm
Окончателно сглобяване на механизма	Механизъм за превключване/натискане на бутони, превключване без препъване, контактни пружини за натиск, свързване на дръжката	Механична издръжливост 100 000 операции, контактно налягане 5-10N, време на отскачане <3ms
Цялостно тестване	Тестване на първично впръскване (0,5-1000A), проверка на кривата време-ток, симулация на отказ на фаза	100% автоматизирано тестване, регистриране на данни, проследимост на QR кода

Основни суровини и спецификации на компонентите

Компонент	Спецификация на материала	Стандарти на доставчика	Ключови свойства
Биметална лента	Инконел 718/композит от пасивирана стомана (ASTM TM2) или месинг/стомана	ASTM B388, IEC 60404	Степен на деформация 0,2 mm/°C, стабилност ±3% над 20 години, устойчивост на пълзене
Електромагнитна намотка	Емайлиран меден проводник клас F (155°C) или клас H (180°C)	IEC 60317, NEMA MW 35	Напрежение на пробив >2kV, възможност за запояване 390°C/2s, гъвкавост
Магнитно ядро	Силиконови стоманени ламинации (0,35-0,5 mm) или твърдо желязо	IEC 60404-8, JIS C 2552	Висока пропускливост, ниска остатъчна устойчивост, постоянни характеристики на поемане
Основни контакти	Накрайници от електролитна мед (Cu-ETP) + AgNi 90/10 или AgCdO	ASTM B152, IEC 60368	Проводимост ≥100% IACS, устойчивост на дъгова ерозия, анти-заваряване
Свържете се със Спрингс	Берилиева мед (CuBe2) или неръждаема стомана 301	ASTM B196	Издръжливост на умора >100 000 цикъла, постоянно налягане 5-10N
Плочи за дъгови улеи	Стеатитна керамика или алуминиев оксид (Al₂O₃ 95%)	IEC 60672	Топлоустойчивост >1000°C, диелектрична якост >15kV/mm
Arc Runners	Мед-волфрам (CuW) или стомана с медно покритие	ASTM B702	Устойчивост на ерозия на дъгата, отклонение на магнитната дъга
Формован калъф	BMC (DMC-2) термореактивна пластмаса или PA66 GF30	IEC 60664-1, UL 94 V-0	Индекс на проследяване >600V, топлоустойчивост 180°C, удар >7 kJ/m²
Работен механизъм	Поцинкована стомана или неръждаема стомана 304	ISO 898-1, ASTM A240	Якост на опън >400MPa, устойчивост на корозия, износоустойчивост
Терминали	Месинг C36000 или мед C11000 с калаено покритие (5-8μm)	ASTM B16/B187	Плътност на тока 1.0-1.5 A/mm², устойчивост на въртящ момент 1.5-3.0Nm

Съответствие със стандартите и протоколи за тестване

Рамка на международните стандарти

Стандартен	Обхват	Приложими рейтинги
IEC 60947-2	Разпределителна апаратура за ниско напрежение - Автоматични прекъсвачи	Защита от късо съединение, прекъсваща способност, изолация
IEC 60947-4-1	Контактори и моторни пускатели - Електромеханични контактори и моторни пускатели	Стартиране на двигателя, защита от претоварване, координация с контактори
EN 60947-2 / EN 60947-4-1	Европейски хармонизирани версии	CE маркировка, съответствие на пазара на ЕС
GB/T 14048.2 / GB/T 14048.4	Китайски национални стандарти	CCC сертифициране, китайски пазар

Задължителни типови тестове (IEC 60947-4-1 & IEC 60947-2)

Тестова категория	Специфичен тест	Критерии за приемане
Покачване на температурата	Непрекъснат ток при номинален Ir	Клеми ≤80K (сребристи), ≤65K (голи), биметални ≤85K
Диелектрични свойства	Устойчивост на мощностна честота (2kV-2.5kV/1min), импулс (6kV-8kV)	Няма повреда, няма проблясък
Защита от претоварване	1,05×Ir (без пътуване 2 часа), 1,25×Ir (пътуване ≤2 часа), 1,5×Ir (пътуване <4 минути)	Конвенционални времена на изключване за клас на изключване
Прекъсване на късо съединение	Icu (максимален), Ics (сервизен) при номинално напрежение	100kA @ 400V (компактен), 15-50kA @ 400V (обхват на мощност)
Координация	Тип 1 или тип 2 с SCPD	Тип 2: без увреждане, незабавна повторна операция
Чувствителност при отказ на фаза	Еднофазна работа при 0,9×Ir	Прекъсване в рамките на 10 секунди, предотвратява еднофазност на двигателя
Механична издръжливост	100 000 операции без натоварване	<5% дрейф на параметъра, без механична повреда
Електрическа издръжливост	100 000 AC-3 операции (0.63-32A)	Износване на контакта <50%, характеристиките на изключване се запазват
Екологични	Влажна топлина (IEC 60068-2-30), студ, суха топлина	Функционален след кондициониране, без корозия
EMC	Устойчивост на излъчени/проводими смущения (електронни типове)	Без неудобно изключване, EN 60947-4-1 Приложение L

Стандарти за фабричен контрол на качеството и инспекция

QC на входящия материал (IQC)

Материал	Предмети за проверка	План за вземане на проби	Оборудване
Биметални ленти	Скорост на деформация, устойчивост, стабилност, толеранс на размерите	На партида, тестване на проби	Термична пещ, деформатор, съпротивителен мост
Емайлирана тел	Диаметър, дебелина на изолацията, пробивно напрежение, гъвкавост	AQL 0,65	Микрометър, диелектричен тестер, тестер за удължение
Сребърни контактни накрайници	Чистота, плътност, твърдост, съвместимост с припой	На партида	Спектрометър, твърдомер, металургичен микроскоп
Пластмасови съединения	Съдържание на стъкло, вискозитет, характеристики на втвърдяване, запалимост	На партида	Индексатор на потока на стопилка, DSC, UL 94 апарат за изпитване
Стоманени компоненти	Твърдост, якост на опън, толеранс на размерите	AQL 1.0	Тестер за твърдост на Rockwell, машина за опън, CMM

Контрол на качеството в процеса (IPQC)

гара	Контролни параметри	Честота	Метод
Биметално калибриране	Температура на пътуване, отклонение при референтна температура, маркировка	Всяка единица	Автоматизирана станция за калибриране с инжектиране на ток
Намотка на бобина	Брой навивки, напрежение, съпротивление, изолация	Всяка единица	Автоматизирана навиваща машина с обратна връзка, омметър
Настройка на магнитно пътуване	Въздушна междина, предварително натоварване на пружината, мигновен ток на задействане	Всяка единица	Тестер за първично впръскване (50-1000A), измерване на времето
Контактен монтаж	Контактна междина, натиск, подравняване, съпротивление	На всеки 100 единици	Силомер, микроомметър, оптичен компаратор
Интеграция на механизма	Сила на превключване, функция без спъване, работа с дръжка	Всяка единица	Автоматичен функционален тестер, крива сила-преместване

Краен качествен контрол (FQC) и изходящ QC (OQC)

Тестови елемент	Стандартен	Размер на извадката
Проверка на термично пътуване	1,05 × Ir (без изключване), 1.25×Ir (изключване), запис на време	100%
Проверка на магнитно пътуване	12-14×Ir моментно изключване, <20ms	100%
Тест за отказ на фаза	Еднофазна работа, прекъсване в рамките на 10s	100%
Диелектрично издържано напрежение	2kV AC/1мин	100%
Изолационно съпротивление	>100MΩ @ 500V DC	100%
Контактно съпротивление	<1mΩ на полюс	100%
Механична работа	10 цикъла ON-OFF, гладка работа	100%
Визуална проверка и проверка на размерите	Нула дефекти по критичните размери	100%
Маркиране на постоянство	Избърсване с разтворител, тест за абразия	AQL 1.0
Цялост на опаковката	Тест на падане, вибрации (ISTA 3A)	На лот

Производствена инфраструктура и производствени възможности

Усъвършенствано производствено оборудване

Категория на оборудването	Спецификация на машината	функция	Капацитет
Биметална производствена линия	Прецизна валцова мелница, пещ за термична обработка, преса за щамповане	Производство на биметални ленти, калибриране	50 000 ленти/ден
Автоматизирано калибриране	6-станционна ротационна система за калибриране с температурни камери	Калибриране на термично изключване (-20°C до +60°C)	2000 единици/ден
Първично инжектиране	Комплект за инжектиране на първичен ток 1000A	Проверка на кривата време-ток	500 единици/час
Намотка на бобина	CNC навиващи машини с контрол на напрежението	Производство на електромагнитни намотки	10 000 намотки/ден
Свържете се със запояване	Пещ за спояване с контролирана атмосфера (H₂/N₂)	Сребърен връх за спояване към медни носители	5000 контакта/час
Сглобяване	Трудови монтажни клетки	Сглобяване на механизма, калибриране, тестване	3000 единици/ден на линия
Тест за издръжливост	Стендове за изпитване на механични/електрически живот (100 000 цикъла)	Проверка на живота, мониторинг на износването	200 единици едновременно
Тестване на околната среда	Температурно-влажностни камери, вибрационни маси	Проверка за съответствие с IEC 60068-2	100 единици/ден

Производствен капацитет и срокове за изпълнение

Продуктова категория	Месечен капацитет	Стандартно време за доставка	Възможност за спешна поръчка
Компактен MPCB (0.63A-25A)	100 000 единици	4-5 седмици	3 дни (складови компоненти)
Стандартен MPCB (0.1A-32A)	80 000 единици	4-5 седмици	5 дни
Power MPCB (10A-63A)	60 000 единици	4-5 седмици	7 дни
MPCB за тежък режим на работа (40A-100A)	20 000 единици	4-5 седмици	10 дни
Електронна MPCB (25A-150A)	20 000 единици	4-5 седмици	7 дни

Инженерно-техническа структура на екипа

Отдел	Персонал	Експертиза	Отговорности
R&D Инженеринг	5 инженери	Алгоритми за защита на двигателя, биметални материали, електромагнитно проектиране, гасене на дъгата	Разработка на нови продукти, термично моделиране, патентно портфолио (40+ патента)
Процесно инженерство	18 инженери	Прецизно калибриране, автоматизирано сглобяване, икономично производство, Индустрия 4.0	Оптимизиране на производството, SOP документация, подобрение на добива (>99,5%)
Тестване и валидиране	15 инженери	Тестване при голям ток, симулация на двигатели, изпитване на околната среда, EMC	Координиране на типовото изпитване (IEC 60947-4-1), анализ на отказите, сертифициране
Приложно инженерство	10 инженери	Изчисления за стартиране на двигатели, изследвания на координацията, въвеждане в експлоатация на място	Техническа поддръжка на клиенти, проектиране на схеми, обучение за защита на двигателя
Гарантиране на качеството	30 техници	ISO 9001, IATF 16949, статистически контрол на процесите (SPC), метрология	Одит на доставчика, одит на процеса, коригиращи действия, лаборатория за калибриране

Сертификати и документация за съответствие

Сертификация	Издаващ орган	Обхват	Валидност
ISO 9001:2015	ЧЖОНДА ХУАЮАН	Система за управление на качеството	Годишно наблюдение
IEC 60947-2 Типово изпитване	SGS	Производителност на прекъсвача	За продуктова серия
CE маркировка	Нотифициран орган	достъп до пазара на ЕС	Зависи от дизайна
CCC (Китай)	CQC	Задължителна китайска сертификация	5-годишна валидност

Защо нашето производство на MPCB се отличава

Нашето производствено съоръжение представлява 20 години специализация в технологията за защита на двигателя, доставяйки MPCB, които надхвърлят световните стандарти чрез:

Вертикална интеграция: Вътрешно производство на биметални елементи, прецизно калибриране и производство на електромагнитни намотки, осигуряващи пълен контрол на качеството и бързо персонализиране

Усъвършенствана технология за калибриране: Автоматизирани системи за калибриране с 6 станции с температурни камери (-20°C до +60°C), постигащи ±3% точност на задействане в целия работен диапазон

Инфраструктура за тестване: $3M+ инвестирани в тестване на първично инжектиране (1000A капацитет), 100 000 цикъла проверка на издръжливостта и цялостна симулация на околната среда

Специфични познания за двигателя: Задълбочено разбиране на стартовите характеристики на двигателя, термичните криви и изискванията за координация с контактори и софтстартери

Възможност за персонализиране: От специализирани настройки на тока до уникални монтажни конфигурации и спомагателни контакти - проектирани според вашите изисквания за защита на двигателя

CDADA е Прекъсвач за защита на двигателя производител и доставчик в Китай. Нашата фабрика обслужва различни индустрии като енергийни системи, сградна автоматизация и промишлено производство, предлагайки гъвкави OEM/ODM решения.
