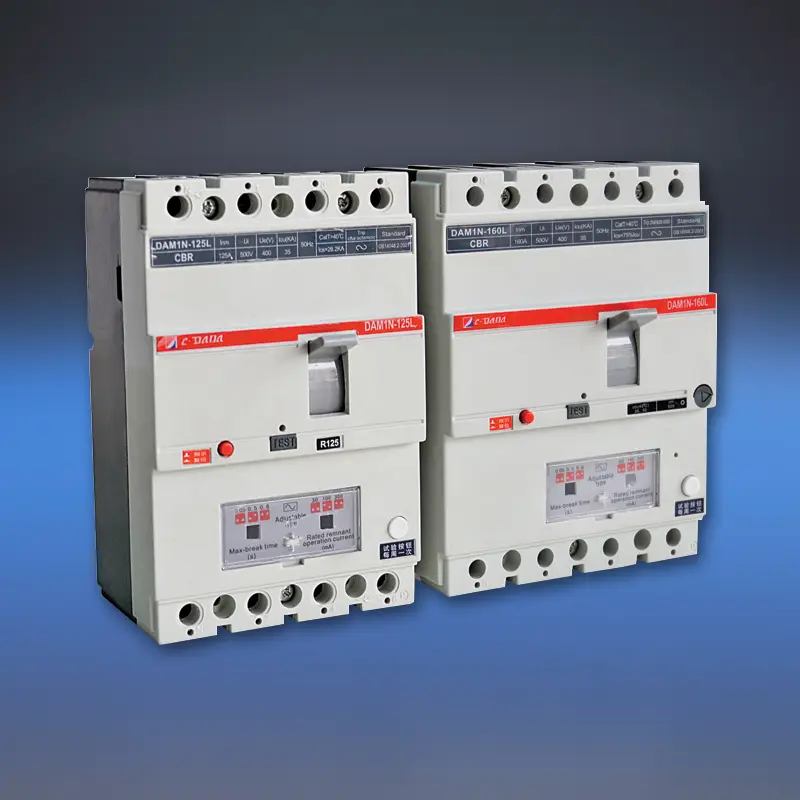

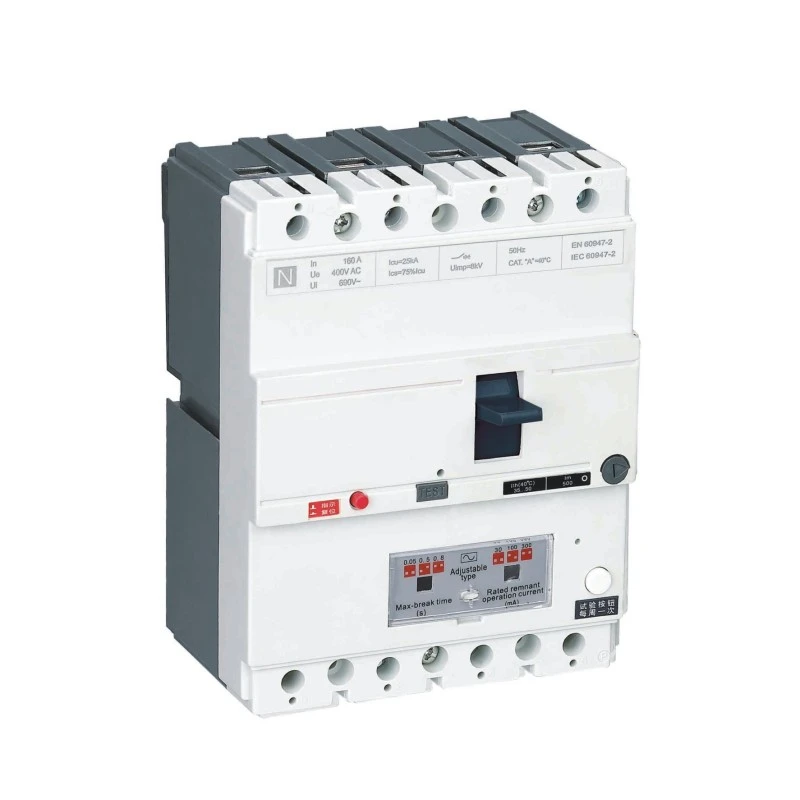

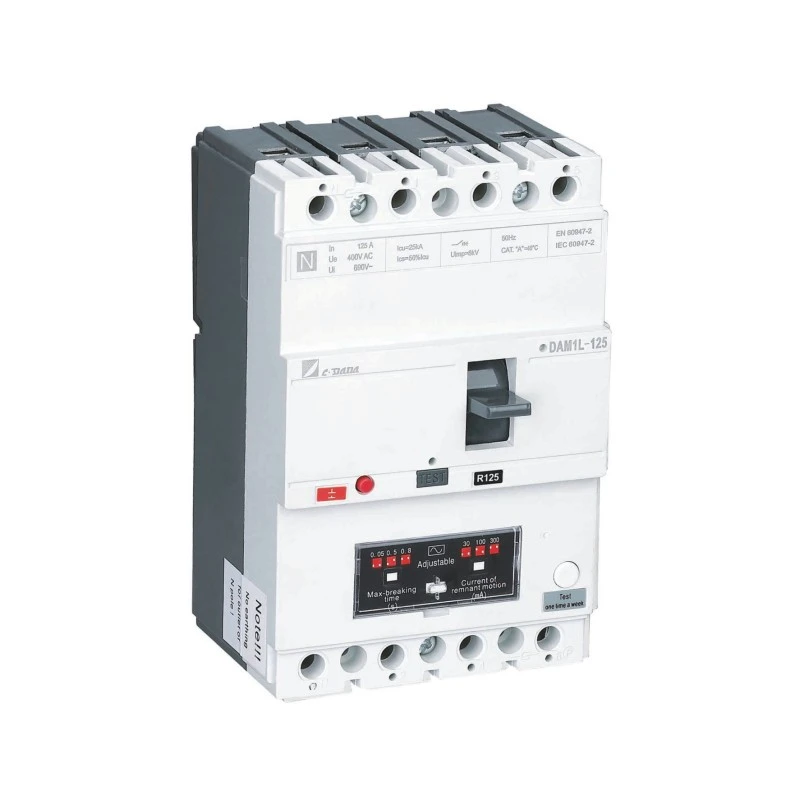

MCCB със защита срещу течове

Подобрете електрическата безопасност освен защитата от претоварване и късо съединение с MCCB от серията CDADA DAM1L със защита срещу течове, интегриран автоматичен прекъсвач с лят корпус с вградена функция за остатъчен ток (RCD/ELCB). Проектиран от професионалния производител Shanghai DADA Electric CO., LTD в съответствие с международните стандарти, този автоматичен прекъсвач за утечки 4P съчетава високоефективно разпределение на мощността с живото- и пожароспасяващо откриване на заземяване.

Номинален от 10 A до 500 A при 400 V/415 V, той предлага регулируем остатъчен работен ток (30 mA–1000 mA) и опционално времезакъснение — което позволява индивидуална защита за лична безопасност (≤30 mA) или предотвратяване на пожар (100 mA–500 mA+). С многофазно захранвана електроника, той остава работещ дори ако една фаза се повреди или напрежението падне до 50V, осигурявайки несравнима надеждност в критична инфраструктура като тунели, високи сгради, транспортни центрове и индустриални предприятия.

Ключови спецификации

Модел: Серия DAM1L – MCCB с изтичане на земя (MCCB тип CBR)

Полюси: 4P (стандарт; 3P налични при поискване)

Номинален ток (In): 10A – 500A

Номинално напрежение: 400V / 415V AC, 50Hz

Изолационно напрежение (Ui): 400V (≤160A), 690V (>250A)

Настройки на остатъчен ток (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Регулируемост: Регулиране на място на I△n и времето за пътуване (мигновено или със закъснение)

Видове мощност на прекъсване:

Тип B: Основен (Inm < 100A)

S Тип: Стандартен

Тип H: Силно прекъсване (>160A)

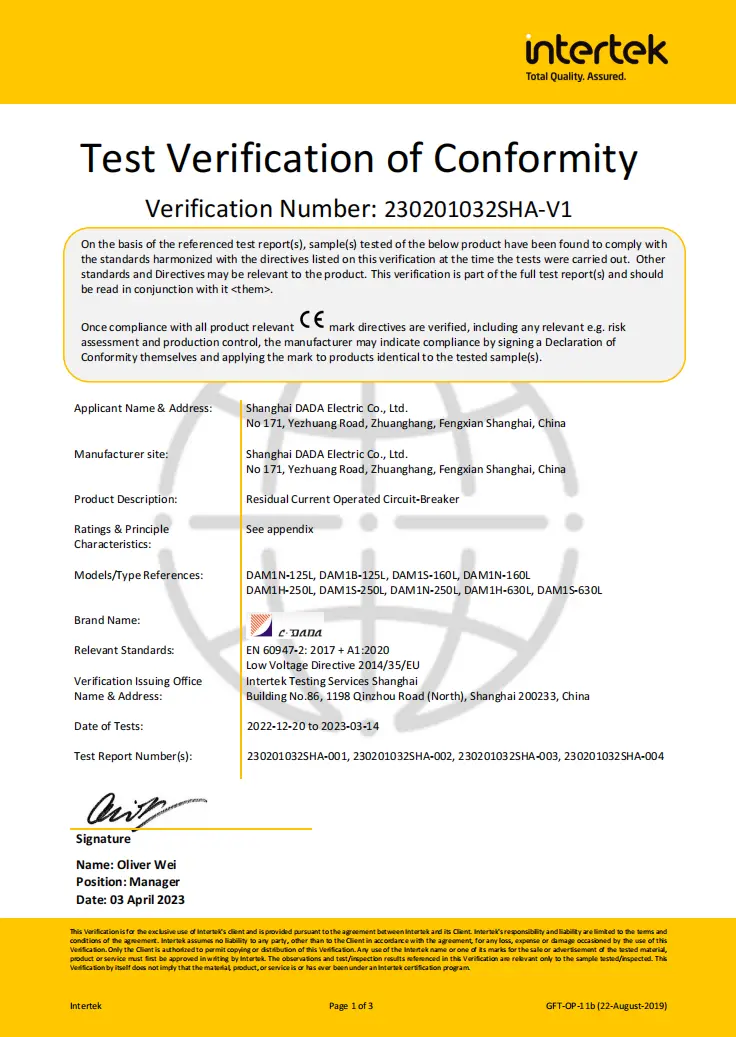

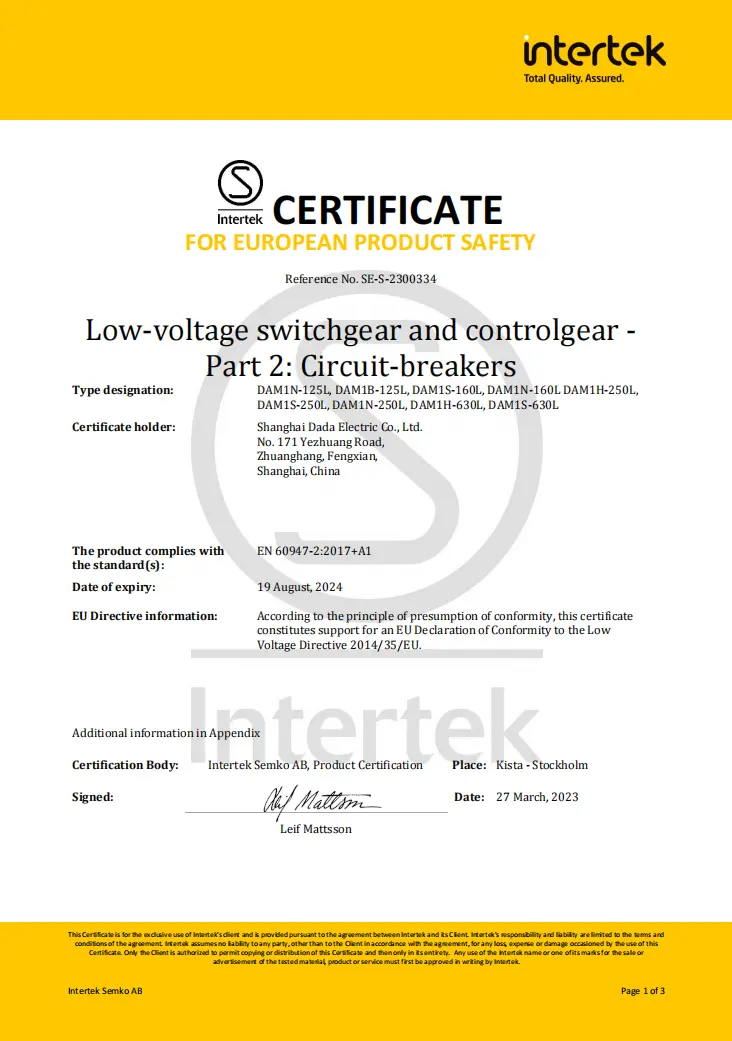

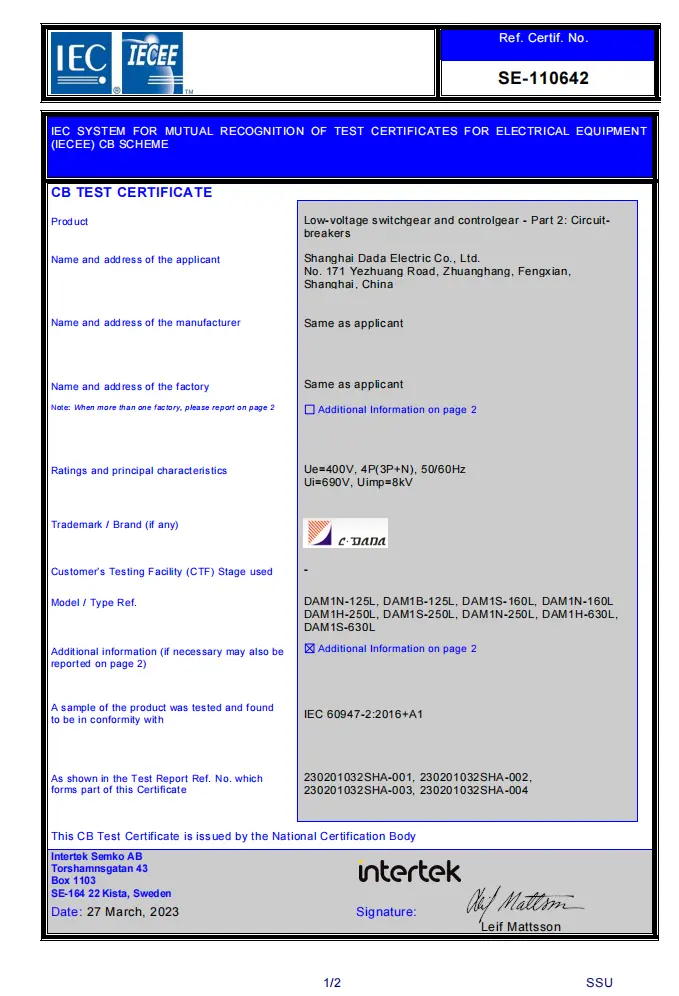

Сертификати: CE, CB, SEMKO

Ключови характеристики:

★ Многофазно захранвана RCD верига → работи до 50V

★ Отделни главни и дъгови контакти

★ Бутон за тестване с натискане до пътуване

★ Регулируема магнитна настройка (0,8–1,0×In)

★ Силна EMI/RFI способност против смущения

★ Пълна гама аксесоари: шунтово изключване, спомагателни/алармени контакти, въртяща се дръжка

Лист с технически данни

Автоматични прекъсвачи за утечка на земята (ELCB)
Модел			DAM1-125L			DAM1-160L
Код на изключвателната способност			B	N	S	B	N	S
Номинален ток на размер на рамката - Inm (A)			125А			160А
Номинален входящ ток (40,50 или 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Брой полюс			4P			4P
Icu (KA)			25	35	50	25	35	50
ICS (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(пик)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Праг на остатъчен ток (mA)			100-300-500			100-300-500
Времезакъснение (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Диелектрични свойства (V)			2500			3000
разстояние на лонизация (mm)			≤30/0			≤30/0
Издръжливост	Общо цикли		8000			8000
	Електрически живот		1000			1000
	Механичен живот		7000			7000
Категория (EN 60947-2/IEC 60947-2)	Главна верига		А/0			А/0
	Спомагателна верига		АС-15			АС-15
Освобождаване под напрежение			√			√
Освобождаване на шунт			√			√
Допълнителен контакт			√			√
Контакт за аларма			√			√
Допълнителен контакт и контакт за аларма			√			√
Работен механизъм на дръжката			√			√
Електрически оперативен механизъм			√			√
Капак на терминала			√			√
Фазов разделител			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Тегло	Фиксирана версия 3P/4P		-			-
	Plug-in версия 3P/4P		-			-
	Изтеглете версия 3P/4P		-			-

Защо да изберете CDADA MCCB със защита срещу течове?

★ Истинска интегрирана безопасност

За разлика от допълнителните RCD модули, DAM1L има вградена, фабрично калибрирана защита срещу течове—осигуряваща перфектна координация и премахване на проблеми със съвместимостта.

★ Многофазно захранване за RCD верига

Ранните RCD се провалиха, ако една фаза беше загубена. Дизайнът на CDADA използва всички фази за захранване на защитната електроника, така че продължава да работи дори при загуба на фаза или силно понижено напрежение.

★ Цели за двойна защита в едно устройство

◆ 30mA: Отговаря на изискванията на IEC за лична защита от удар

◆ 100mA–1000mA: Предотвратява пожари от влошаване на изолацията от малки, постоянни заземяващи повреди

★ Регулиране на полето за условия в реалния свят

Настройте фино чувствителността и забавянето на времето, за да избегнете неприятно спъване във влажна среда (напр. автомивки, ферми), като същевременно поддържате безопасността.

★ Индустриална надеждност

Високият капацитет на прекъсване (H-тип), здравото разделяне на дъгата и защитата на клемите IP20+ го правят подходящ за сурови търговски и индустриални условия.

★ Глобално съответствие, местна стойност

Сертифициран за Европа (CE/CB), скандинавските страни (SEMKO)—идеален за експортни проекти—с конкурентни цени от доверен китайски производител.

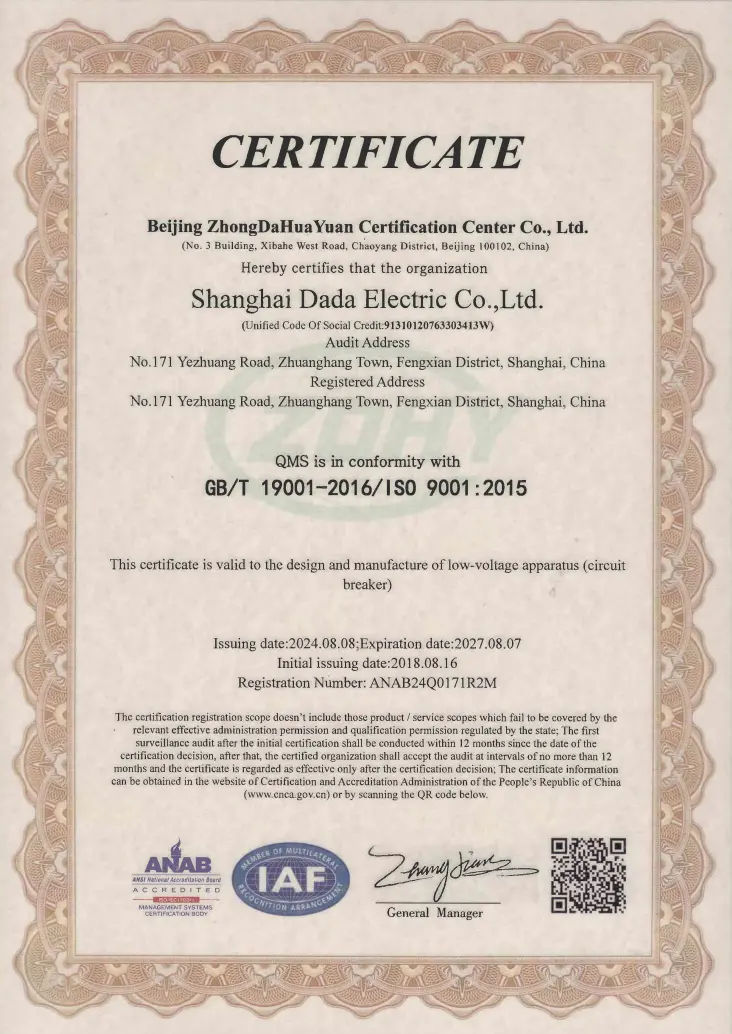

★ Нашата производствена база е сертифицирана по системата за управление на качеството ISO9001:2015.

Типични приложения

Високи жилищни сгради: Главен вход или подови панели (300mA за намаляване на риска от пожар)

Тунели и подлези: Критична инфраструктура, изискваща безопасно откриване на течове

Болници и училища: 30 mA защита във влажни зони (лаборатории, тоалетни)

Индустриални инсталации: Захранващи устройства за двигатели с мониторинг на заземяване

Строителни обекти: Временно електроразпределение със защита на персонала

ЧЗВ

Q1: Каква е разликата между стандартен MCCB и MCCB със защита срещу течове?

A1: Стандартният MCCB предпазва само от претоварване и късо съединение. DAM1L добавя откриване на остатъчен ток (изтичане на земя) - изключване при изтичане на ток към земята (напр. през човек или повредена изолация), предотвратявайки токов удар или пожар.

Q2: Мога ли да използвам 100A MCCB RCD за лична защита?

A2: Само ако е зададено на 30mA. Номиналният ток (100A) определя капацитета на натоварване; остатъчната настройка (I△n) определя функцията за безопасност. За защита от удар, I△n трябва да бъде ≤30mA, независимо от In.

Q3: Защо RCD веригата се нуждае от многофазно захранване?

A3: Ако се захранва само от една фаза, еднофазна повреда ще деактивира защитата срещу течове. Многофазният дизайн на CDADA гарантира, че RCD остава активен дори по време на загуба на фаза или ниско напрежение (до 50 V) - критично за непрекъснатостта на безопасността.

Въпрос 4: Подходящ ли е 4P MCCB за утечка за TT или TN-S системи?

A4: Да – проектиран е за TT, TN-S и IT системи. Дизайнът 4P прекъсва всички фази и нулата, което е от съществено значение за TT системите, където неутралата не е надеждно заземена нагоре по веригата.

В5: Защо да изберете CDADA пред модулни комбинации RCD + MCCB?

A5: CDADA DAM1L предлага:

● По-малък отпечатък (интегриран срещу две устройства)

● Гарантирана координация (без риск от несъответствие)

● По-ниски разходи и сложност на окабеляването

● По-висока надеждност (единична запечатана единица)

● Регулиране на място не е възможно с RCD с фиксирана чувствителност
