Какво представлява прекъсвачът за остатъчен ток?

A Прекъсвач за остатъчен ток(RCCB) е критично устройство за електрическа безопасност, предназначено да предпазва хората и имуществото от електрически удар, опасност от пожар и токове на утечка. В съвременните електрически системи, където жилищните, търговските и промишлените товари са все по-сложни, RCCB играят съществена роля в осигуряването на безопасно разпределение на електроенергията. Тази статия предоставя изчерпателно ръководство за разбиране как работят RCCB, защо са от съществено значение, как да изберете правилния модел, общи практики за инсталиране, съвети за поддръжка и приложения в реалния свят. Той също така помага на читателите да решат практически болни точки, като неприятно спъване, неправилно оразмеряване и проблеми със съвместимостта на системата.

Съдържание

• 1. Въведение в прекъсвача за остатъчен ток
• 2. Как работи прекъсвачът за остатъчен ток
• 3. Видове RCCBs и техните разлики
• 4. Основни ползи и защитни механизми
• 5. RCCB срещу MCB срещу RCBO
• 6. Как да изберем правилния RCCB
• 7. Указания за инсталиране и най-добри практики
• 8. Често срещани проблеми и отстраняване на неизправности
• 9. Поддръжка и тестване
• 10. Приложения в различни индустрии
• 11. Стандарти за безопасност и съответствие
• 12. Често задавани въпроси
• 13. Заключение

1. Въведение в прекъсвача за остатъчен ток

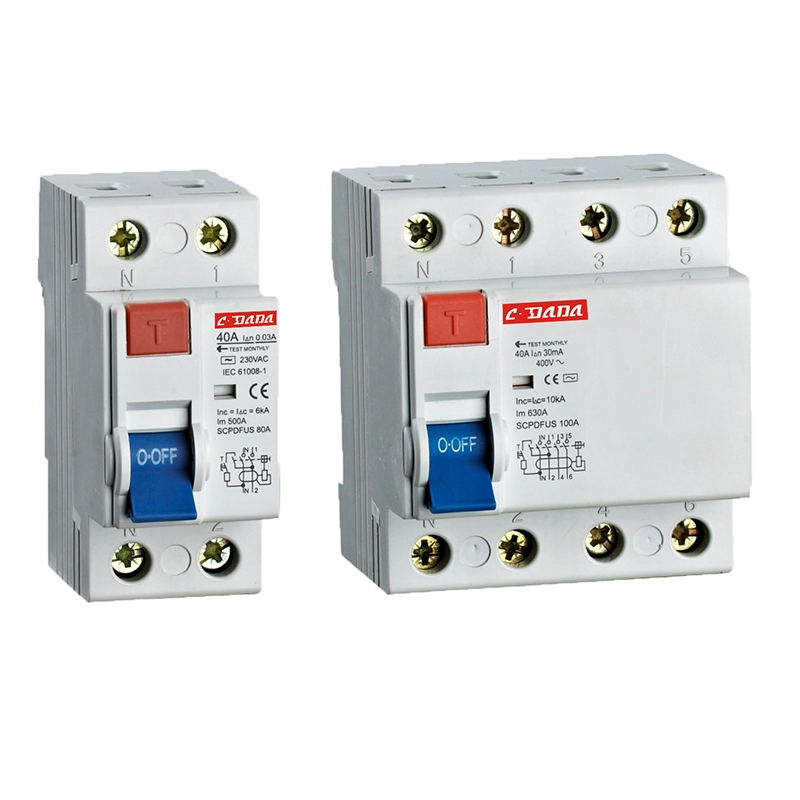

Прекъсвачът за остатъчен ток (RCCB) е електрическо защитно устройство, което прекъсва веригата, когато открие дисбаланс между живи и неутрални токове. Този дисбаланс обикновено показва ток на утечка, протичащ към земята, което може да бъде опасно за хората или да доведе до електрически пожари.

За разлика от стандартните защитни устройства, RCCB не предпазват от претоварване или условия на късо съединение. Вместо това основната им роля е да осигурят лична безопасност чрез откриване дори на малки токове на утечка - често до 30 mA.

2. Как работи прекъсвачът за остатъчен ток

Принципът на работа на прекъсвача за остатъчен ток се основава на текущия закон на Кирхоф, който гласи, че токът, влизащ във верига, трябва да е равен на тока, който излиза от нея. Ако има някаква разлика, това означава изтичане.

Вътре в RCCB токов трансформатор непрекъснато следи живите и неутралните проводници. При нормални условия магнитните полета взаимно се компенсират. Въпреки това, когато възникне изтичане, дисбалансът задейства механизма за задействане.

• Нормално състояние: Ток под напрежение = Неутрален ток
• Състояние на повреда: Ток под напрежение ≠ Неутрален ток
• Действие при изключване: Веригата се прекъсва незабавно (милисекунди)

Тази бърза реакция е това, което прави RCCB изключително ефективни за предотвратяване на електрически удари.

3. Видове RCCBs и техните разлики

Различните приложения изискват различни видове RCCB. По-долу е дадена разбивка на най-често срещаните видове:

4. Основни ползи и защитни механизми

RCCB осигуряват множество слоеве на защита, които ги правят незаменими в съвременните електрически системи:

• Защита от токов удар:Предотвратява фатални злополуки чрез незабавно разкачване на повредени вериги.
• Предотвратяване на пожар:Спира токовете на утечка, които могат да прегреят окабеляването.
• Защита на оборудването:Намалява щетите, причинени от заземяване.
• Висока чувствителност:Открива изтичане до 10–30 mA.
• Бързо време за реакция:Пътувания в рамките на милисекунди.

Тези предимства правят RCCB от съществено значение както в жилищната, така и в индустриалната електрическа инфраструктура.

5. RCCB срещу MCB срещу RCBO

Много потребители бъркат RCCB с MCB и RCBO. Таблицата по-долу изяснява разликите:

В много инсталации RCCB се използват заедно с MCB за постигане на пълна защита.

6. Как да изберем правилния RCCB

Изборът на правилния RCCB е от решаващо значение за осигуряване на безопасност и ефективност на системата. Обмислете следните фактори:

• Номинален ток:Съвпадение с натоварването на системата (напр. 25A, 40A, 63A).
• Ниво на чувствителност:30mA за лична защита, 100mA–300mA за противопожарна защита.
• Брой полюси:2-полюсен за монофазни, 4-полюсен за трифазни системи.
• Избор на тип:AC, A или B в зависимост от характеристиките на товара.
• Надеждност на марката:Изберете сертифицирани производители с доказана безопасност.

7. Указания за инсталиране и най-добри практики

Правилната инсталация е от съществено значение за работата на RCCB. Неправилното окабеляване може да доведе до неприятно изключване или неуспешно изключване.

• Осигурете правилна фазова и нулева връзка.
• Инсталирайте RCCB преди крайните вериги.
• Избягвайте смесването на неутрални проводници между вериги.
• Тествайте устройството след инсталацията с помощта на бутона за тестване.
• Следвайте местните електрически кодекси и стандарти.

8. Често срещани проблеми и отстраняване на неизправности

Дори висококачествените RCCB могат да имат проблеми. Ето често срещани проблеми и решения:

• Неприятно спъване:Често се причинява от изтичане от множество устройства или лоша изолация.
• Неуспешно нулиране:Може да означава постоянно заземяване.
• Без пътуване по време на теста:Устройството може да е дефектно и да изисква подмяна.
• Прегряване:Причинени от разхлабени връзки или условия на претоварване.

9. Поддръжка и тестване

Редовната поддръжка гарантира дългосрочна надеждност на RCCB:

• Натиснете бутона за тест всеки месец, за да проверите работата.
• Проверявайте ежегодно връзките на кабелите.
• Сменяйте остарелите устройства на всеки 8–10 години.
• Наблюдавайте за признаци на обезцветяване или изгаряне.

10. Приложения в различни индустрии

Прекъсвачите за остатъчен ток се използват широко в различни сектори:

• Жилищни сгради:Кухни, бани и външни вериги.
• Търговски обекти:Офиси, молове и хотели.
• Промишлени предприятия:Табла за защита и управление на машини.
• Здравеопазване:Критични животоподдържащи системи и лаборатории.
• Станции за зареждане на EV:Високочувствително откриване на течове.

11. Стандарти за безопасност и съответствие

RCCB трябва да отговарят на международните стандарти за безопасност, за да гарантират надеждност и производителност. Тези стандарти определят параметри като време на пътуване, чувствителност към течове и изпитване за издръжливост.

Съответствието гарантира, че устройството работи постоянно при условия на повреда и отговаря на глобалните очаквания за безопасност.

12. Често задавани въпроси

В1: RCCB предпазва ли от късо съединение?
Не, предпазва само от утечки на земята. MCB са необходими за защита от късо съединение.

Q2: Защо моят RCCB изключва често?
Това може да се дължи на дефектни уреди, проблеми с изолацията или кумулативен теч.

Q3: Може ли RCCB да работи без заземяване?
Не се препоръчва. Правилното заземяване гарантира ефективна работа.

Q4: Колко често трябва да се тестват RCCB?
Поне веднъж месечно чрез вградения тестов бутон.

Q5: Какъв е животът на RCCB?
Обикновено 8–10 години в зависимост от условията на употреба.

13. Заключение

Прекъсвачът за остатъчен ток е едно от най-важните устройства за безопасност във всяка електрическа система. Той осигурява животоспасяваща защита чрез откриване на токове на утечка и прекъсване на веригите в рамките на милисекунди. Независимо дали се използват в домове, фабрики или търговски сгради, RCCB значително намаляват риска от токов удар и опасност от пожар.

Изборът на правилния тип, правилното му инсталиране и редовната му поддръжка гарантират дългосрочна безопасност и стабилност на системата. Тъй като нуждите от електричество продължават да растат, RCCB остават основен компонент на съвременните електроразпределителни системи.
