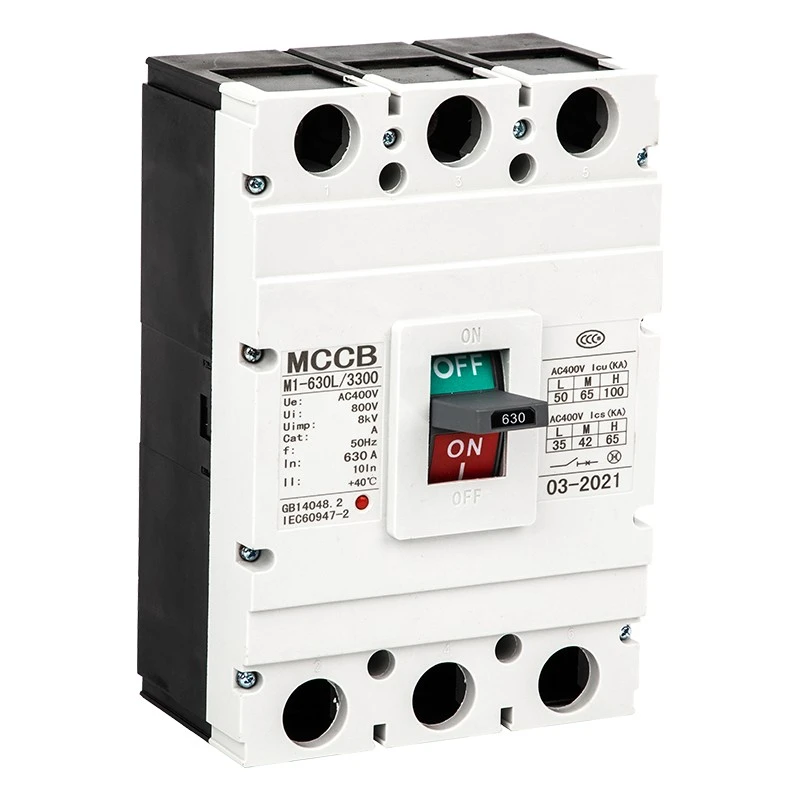

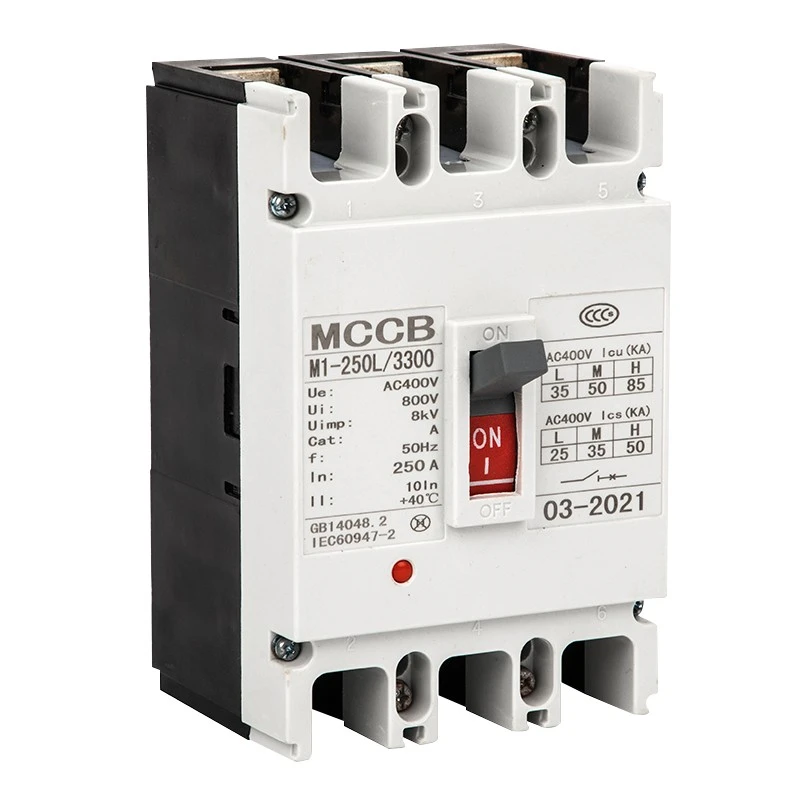

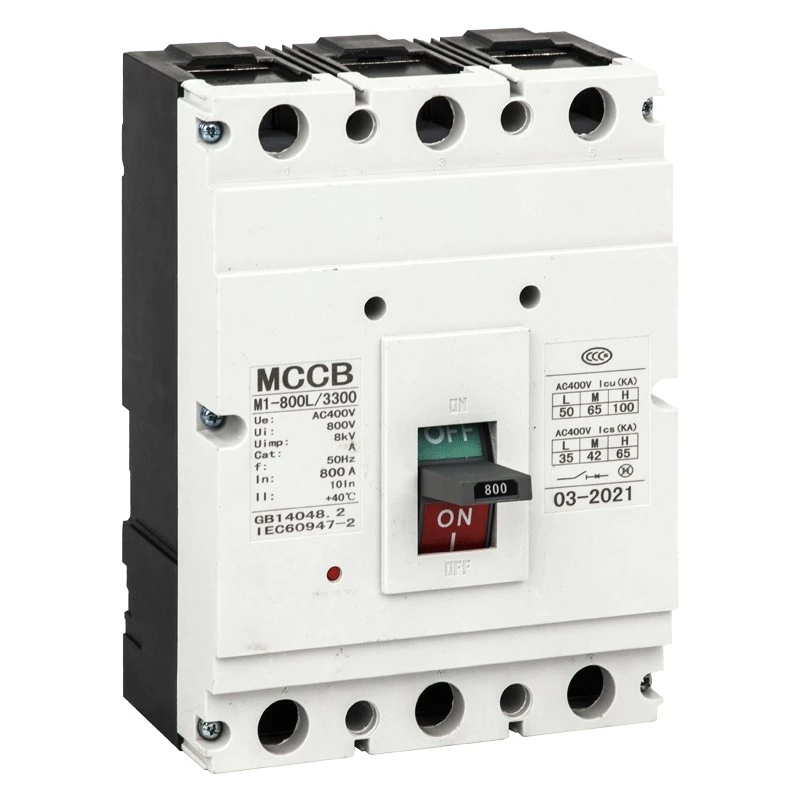

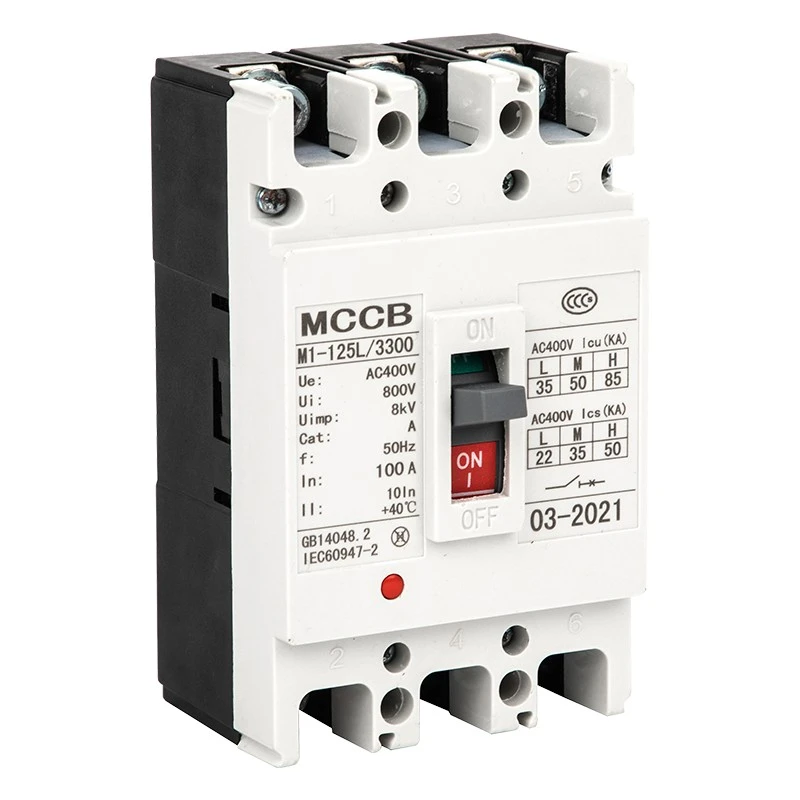

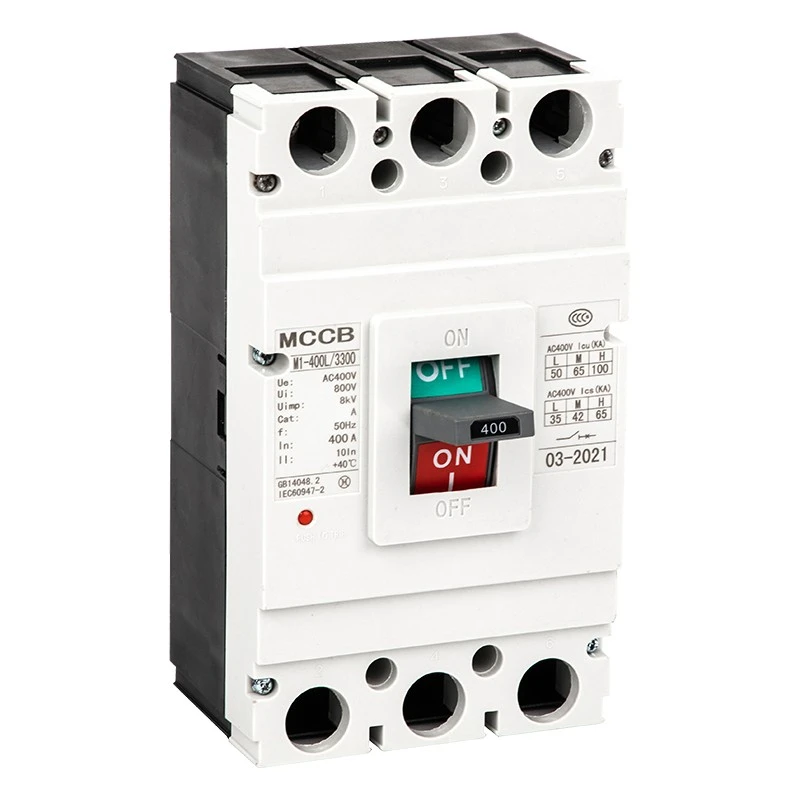

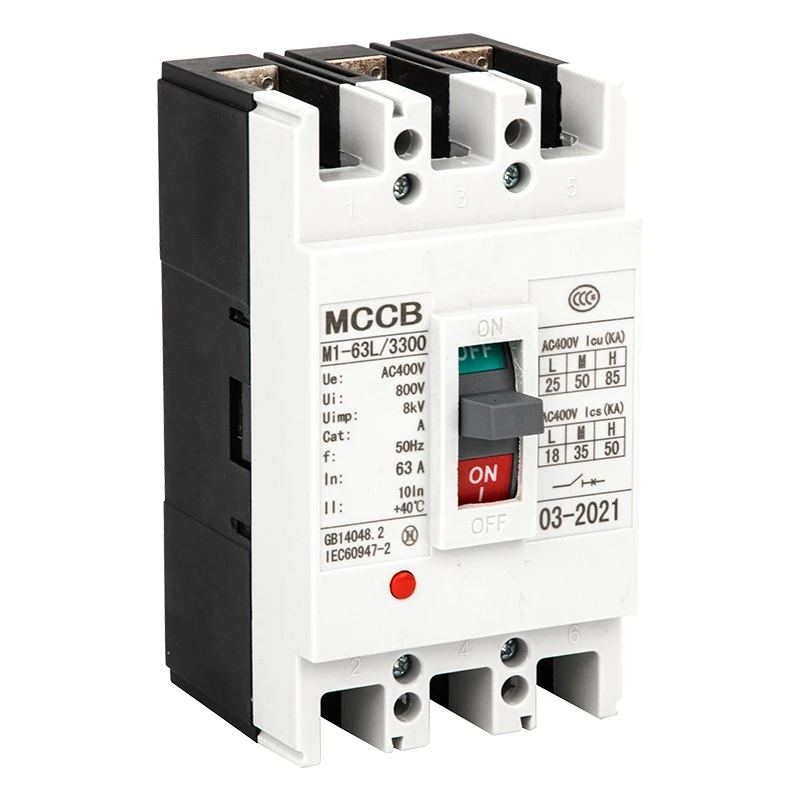

Автоматичен прекъсвач CM1 с формован корпус

Този автоматичен прекъсвач с лят корпус от серия DAM2 (CM1) CM1 е високоефективно устройство за защита от ниско напрежение, произведено от Shanghai DADA Electric Co., Ltd., надежден производител и доставчик в Китай. С номинално изолационно напрежение до 800V, номинално работно напрежение 400V/690V и номинален ток от 63A до 1600A, той се използва широко за разпределение на мощността, защита на вериги, управление на двигателя и рядко превключване.

Тази серия поддържа вертикална и хоризонтална инсталация, отговаря на стандарта IEC60947-2 и осигурява пълна защита от претоварване, късо съединение и ниско напрежение за захранващо оборудване.

Характеристики на продукта

★ Номинално изолационно напрежение: 800V; Работно напрежение: 400V/690V

★ Диапазон на тока: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Капацитет на прекъсване: L стандартен, M среден, H висок тип на прекъсване

★ Термомагнитни и електромагнитни двойни режими на освобождаване

★ Вертикална / хоризонтална инсталация, подходяща за изолация

★ Широк температурен диапазон на околната среда: -5 ℃ ~ +40 ℃

★ Надморска височина ≤2000m, степен на замърсяване 3

Приложения

Автоматичният прекъсвач CDADA CM1 с формован корпус се прилага широко в промишлени и граждански електроразпределителни системи, включително фабрики, сгради, центрове за данни, електроцентрали, инфраструктура, механично оборудване и електроразпределителни шкафове. Използва се и за защита на мотори, преобразуване на вериги и безопасно захранване в строителството, металургията, нефтохимическата и други индустрии.

Технически параметри

★ Стандарти: IEC60947-2, GB14048.2

★ Честота: AC 50Hz/60Hz

★ Полюс: 1P, 2P, 3P, 4P

★ Освобождаване: Термомагнитно (двойно), електромагнитно (моментално)

★ Моментна настройка: Тип разпределение 10In±20%; Тип двигател 12In±20%

★ Монтаж: Предно окабеляване, задно окабеляване, щепсел тип

★ Работа: Ръчен, електрически задвижващ механизъм

Очертание и монтажни размери

Нашият CM1 MCCB предоставя пълни данни за размерите за модели 63A–1600A, включително предно окабеляване, задно окабеляване и тип щепсел. Различните размери на рамката (63/100/225/400/630/800/1250/1600) отговарят на размерите H, H1, H2 за стандартен монтаж в шкаф. Височината на ръчния и електрическия задвижващ механизъм също е стандартизирана за лесно сглобяване.

Аксесоари и функции

Вътрешни аксесоари

★ Разединител: 70%–110% номинално напрежение за надеждно изключване

★ Освобождаване при ниско напрежение: 35%–70% спад на напрежението за автоматична защита

★ Допълнителен контакт и контакт за аларма: Сигнал за обратна връзка и аларма за повреда

★ Специално освобождаване на предплатения измервателен уред: Забавяне на изключване 0,5–2 s

Външни аксесоари

★ Механизъм за ръчно управление

★ Електрически (двигателен) задвижващ механизъм

★ Фазови разделители, монтажни винтове, комплекти шини

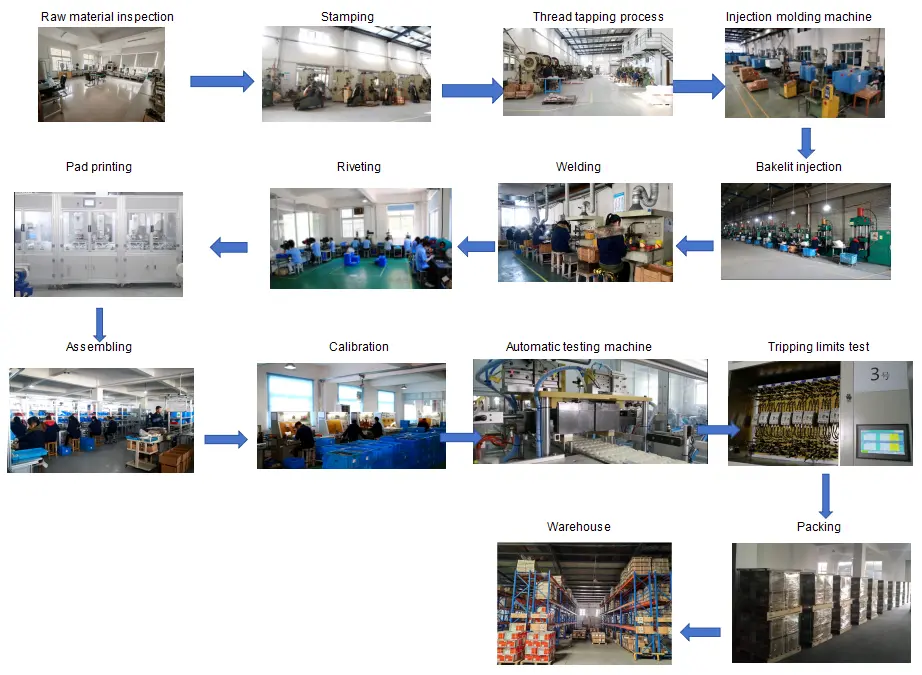

Поток за контрол на качеството

Инспекция на суровините → Производствена обработка → Линия за сглобяване → Тест за характеристика на пътуване → Тест за повишаване на температурата → Тест за късо съединение → Тест за стареене → Проверка на външен вид и размери → Опаковка → Окончателна проверка преди изпращане

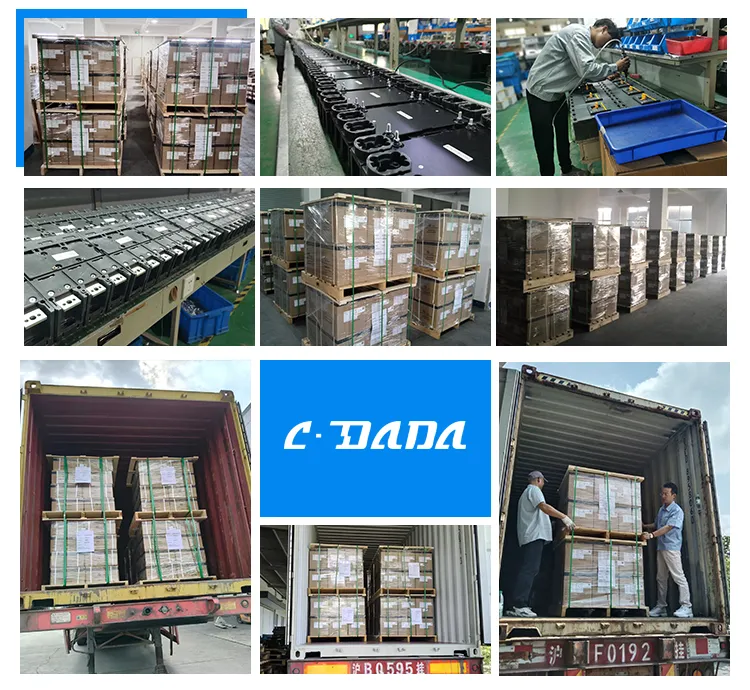

Опаковане и доставка

★ Стандартен кашон за износ + дървен палет за безопасно транспортиране

★ Етикет: модел, ток, полюс, количество, сертификат

★ Подходящ за морска, въздушна и сухопътна логистика

Сертификати

IEC60947-2, GB14048.2, CE, CB, ROHS и други международни одобрения.

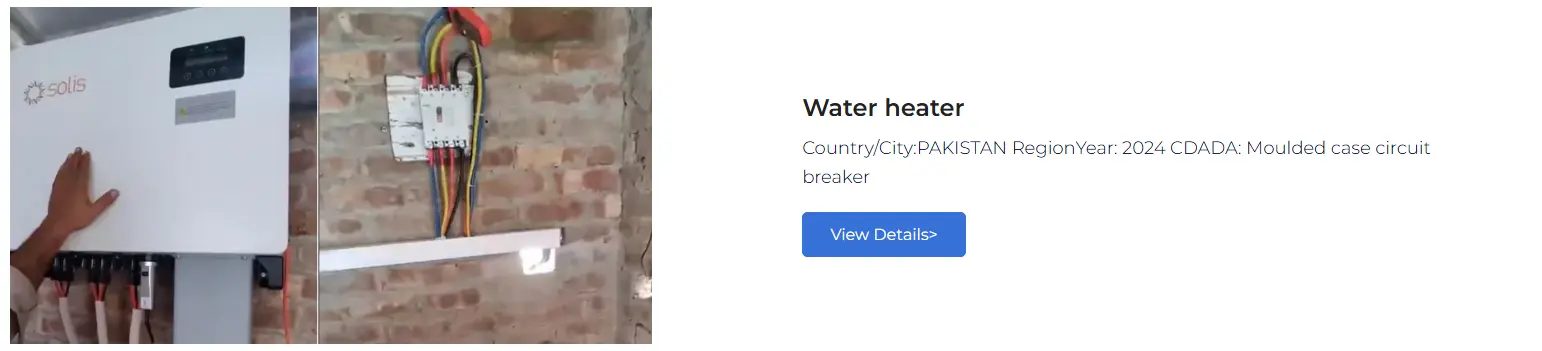

Случаи за сътрудничество с клиенти

MCCB от серията CDADA DAM2 се доставят на глобални клиенти, включително интегратори на електроразпределителни системи, производители на промишлено оборудване, фабрики за комутационни апарати, строителни предприемачи и OEM марки в Европа, Югоизточна Азия, Близкия изток, Африка и Южна Америка. Ние осигуряваме стабилни доставки на едро и персонализирани решения за дългосрочни партньори.
