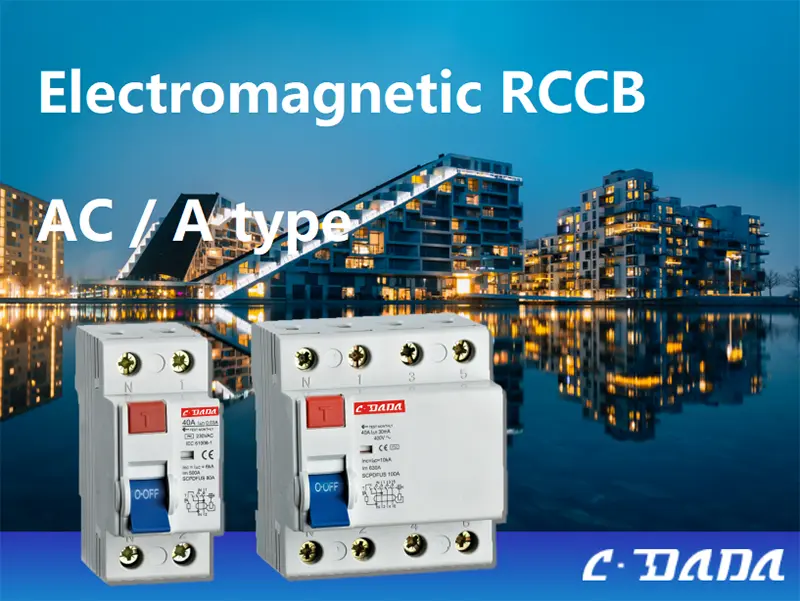

Електромагнитен прекъсвач за остатъчен ток

За критична безопасност, при която надеждността не зависи от външно захранване, изберете електромагнитния прекъсвач на остатъчен ток (RCCB) CDADA. Проектиран от Shanghai DADA Electric CO., LTD съгласно стандартите IEC 61008-1, този чисто електромагнитен RCCB работи без каквито и да е електронни вериги или спомагателно напрежение, което го прави имунизиран срещу колебания на мощността, пренапрежения или загуба на неутрална мощност.

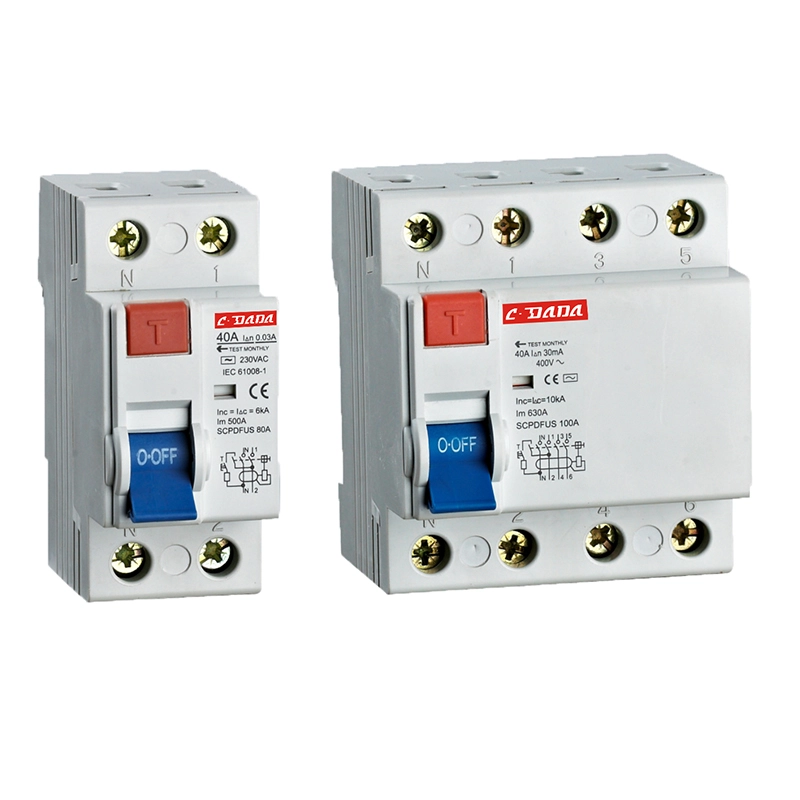

Предлага се в 2P (1+N) и 4P (3+N) конфигурации с номинален ток от 16A до 100A и чувствителност от 10mA, 30mA или 100mA, той осигурява безпроблемна защита срещу заземяване в замърсена среда, среда с висока влажност или нестабилна мрежа.

С условен рейтинг на късо съединение 6 kA, внесен корпус със забавяне на горенето и индикатор за контактна позиция, електромагнитният RCCB на CDADA се ползва с доверие в индустриални обекти, селска инфраструктура и панели за износ, където абсолютната механична надеждност е от най-голямо значение.

Ключови спецификации

Тип: Електромагнитен RCCB (Без електроника, не е необходимо допълнително захранване)

Стандарт: IEC 61008-1

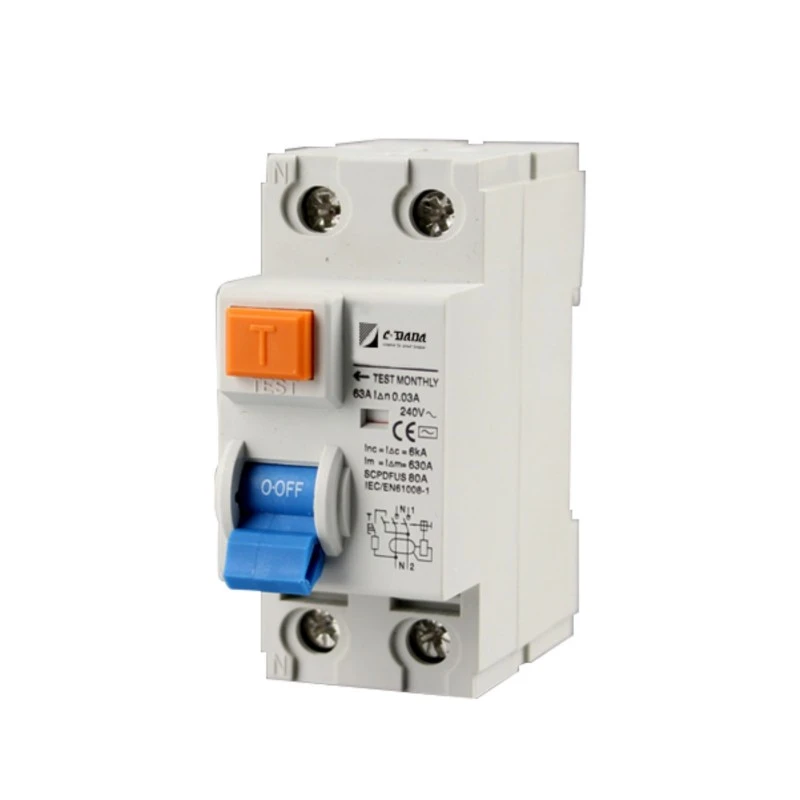

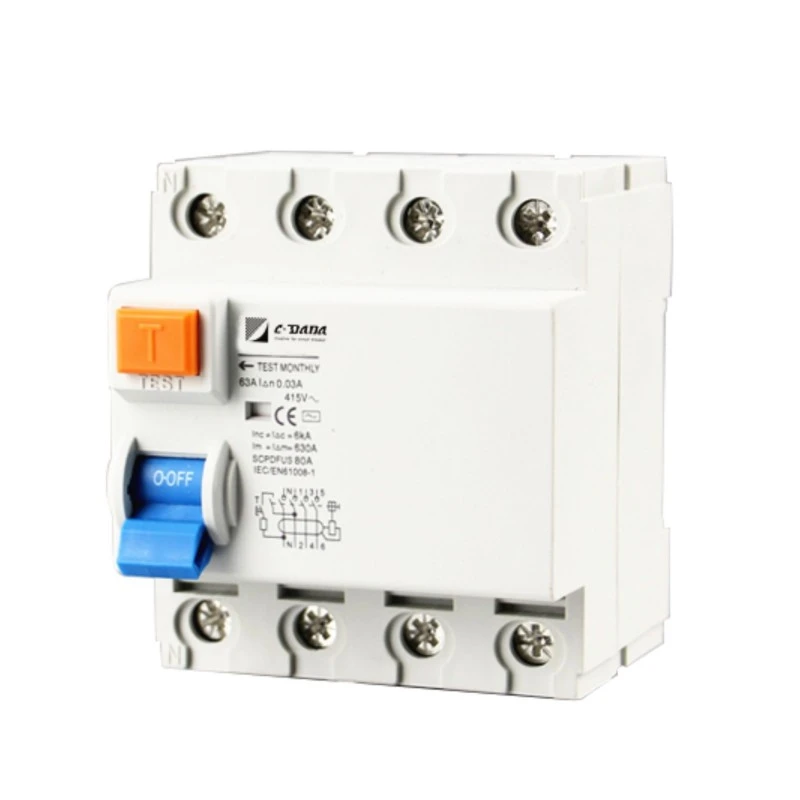

Полюси: 2P (1+N) или 4P (3+N)

Номинален ток (In): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Номинално напрежение:

2P: 240V AC

4P: 240/415V AC

Чувствителност (I△n): 10mA, 30mA, 100mA

Ток без изключване: 0,5 × I△n

Време за пътуване при I△n: ≤ 0,1 секунда

Капацитет на изработване и прекъсване (I₄m):

500A (In ≤ 40A)

630A (In ≥ 63A)

Условен ток на късо съединение (Inc): 6kA

Устойчивост на импулсно напрежение (Uimp): 6000V

Степен на защита: IP20

Монтаж: 35 мм DIN шина, 45 мм ширина

Клеми: Тип щифт, поддържа кабели до 35 mm²

Корпус: Огнеупорна, топлоустойчива, удароустойчива вносна пластмаса

Работна температура: Подходяща за замърсени/сурови среди

Визуален индикатор: Индикатор за състоянието на контактора (показва включено/изключено състояние)

Механизъм на задействане: Чисто електромагнитно освобождаване – работи дори без напрежение в мрежата

Защо да изберете CDADA Electromagnetic RCCB?

★ Нулева зависимост от захранващото напрежение

За разлика от електронните RCCB, електромагнитният прекъсвач за остатъчен ток не изисква спомагателно захранване—изключва се надеждно дори ако неутралата е счупена, напрежението се срива или по време на прекъсвания.

★ Ненадмината надеждност при тежки условия

Специалният дизайн на терминала и висококачествените материали осигуряват стабилна работа в прашни, влажни или корозивни среди - идеални за ферми, тунели и външни шкафове.

★ По своята същност безотказен дизайн

Без полупроводници = без стареене, без софтуерни проблеми, без EMI чувствителност. Просто механично-магнитна физика — доказана от десетилетия.

★ Съответствие с глобалните стандарти

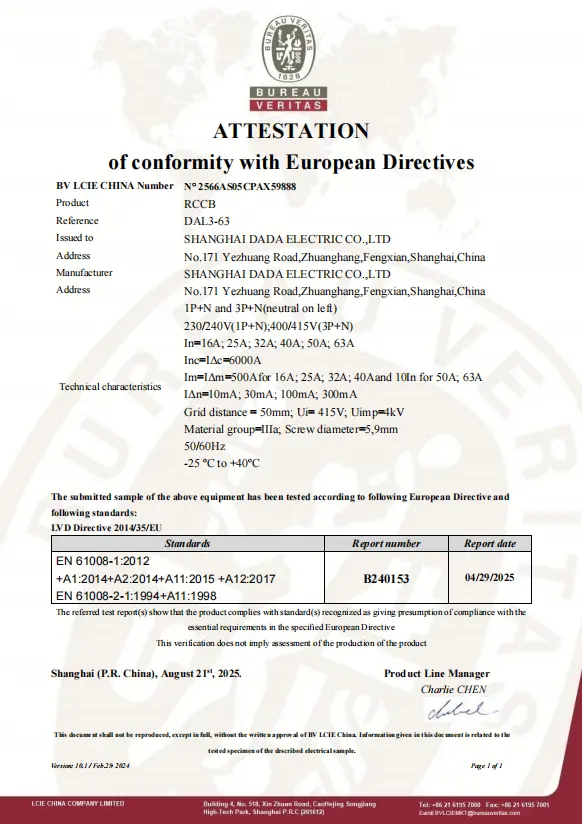

Напълно съвместим с IEC 61008-1, подходящ за международни проекти, изискващи здрава защита без поддръжка.

★ Ясна оперативна обратна връзка

Вграденият индикатор за позицията на контакта позволява незабавно визуално потвърждение - критично за проверки на безопасността и поддръжка.

★ Като спазваме поверителността на клиента, ние обслужваме множество дистрибутори и OEM партньори по целия свят, които доставят за големи проекти и местни пазари.

★ Нашите търговски и инженерни екипи се стремят да отговарят на всички технически запитвания в рамките на 24 работни часа.

Типични приложения

Електрификация на селските райони: Райони с нестабилни или слаби мрежи

Индустриални инсталации: среда с висок EMI (заварчици, двигатели)

Тунели и мини: Влажни, замърсени условия

Резервни системи: Когато неутралната цялост не може да бъде гарантирана

Експортни панели: За пазари, изискващи чиста електромагнитна надеждност (напр. части от Африка, Близкия изток, Югоизточна Азия)

Често задавани въпроси (FAQ)

В1: Каква е разликата между RCD тип A и тип AC? A1:

● Тип AC: Открива само плавен синусоидален AC утечка (напр. от неизправности на нагревателя).

● Тип A: Открива изтичане на AC + пулсиращ DC (напр. от зарядни устройства за телефони, LED драйвери, перални машини). → Тип A се изисква в модерни инсталации с електронни товари. CDADA предлага и двата типа - потвърдете нуждите на вашето приложение.

В2: Каква е разликата между електронните и електромагнитните RCCB?

Характеристика	Електронен RCCB	Електромагнитна RCCB
Изисква се мощност	Да (необходимо е мрежово напрежение)	Не – работи при 0V
Неутрална зависимост	Отказва, ако неутралата се счупи	Все още работи без неутрална
EMI чувствителност	Може фалшиво изключване в близост до двигатели/VFD	Имунизиран срещу EMI
цена	По-ниска	Малко по-високо
Случай на употреба	Стабилни градски мрежи	Сурови, селски или критични системи

Q3: Този електромагнитен RCCB поддържа ли лична защита от 30mA?

A3: Да – предлага се в 10mA, 30mA и 100mA. Версията 30 mA отговаря на изискванията на IEC за животоспасяваща защита от удар.

Q4: Може ли да се използва в TT заземителни системи?

A4: Абсолютно. Всъщност електромагнитните RCCBs са предпочитани в TT системите, тъй като те не разчитат на стабилна неутрална референция - която може да липсва или да е с висок импеданс в TT настройките.

В5: Защо да изберете CDADA за електромагнитен прекъсвач за остатъчен ток?

A5: CDADA доставя:

● Истински електромагнитен дизайн, съвместим с IEC 61008-1

● Без скрита електроника—чисто магнитно действие

● Висококачествен корпус със забавяне на горенето за безопасност

● Доказана надеждност в замърсена среда

● Поддръжка на OEM: ценообразуване на едро, документи за сертифициране, бързо вземане на проби
