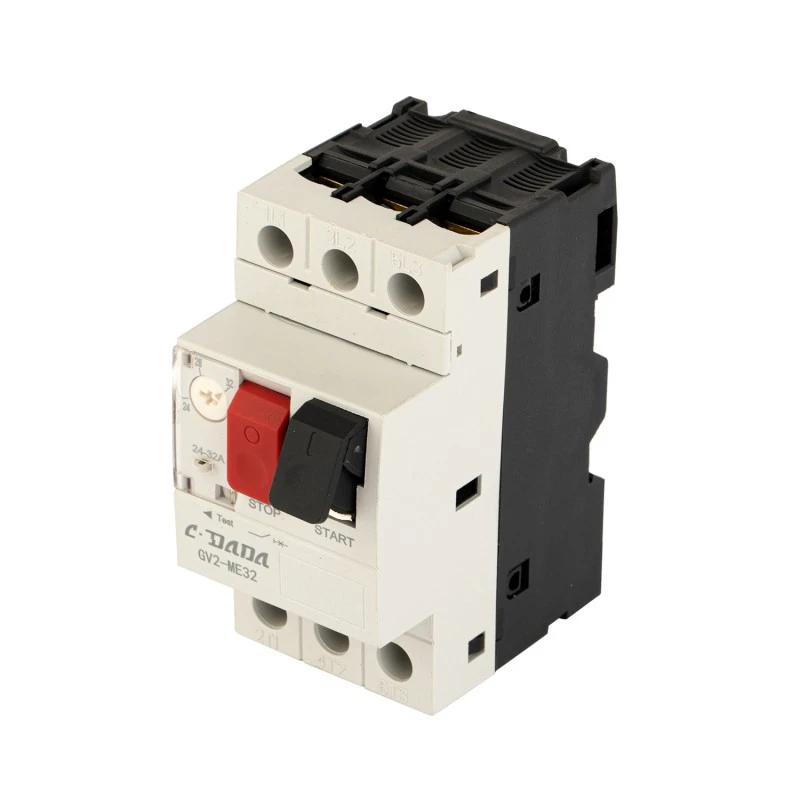

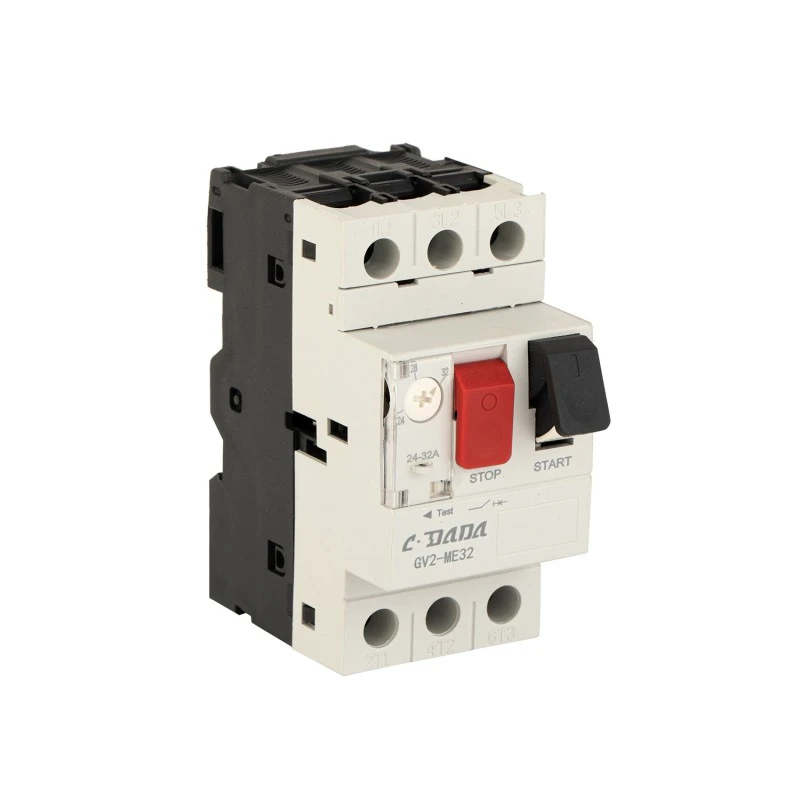

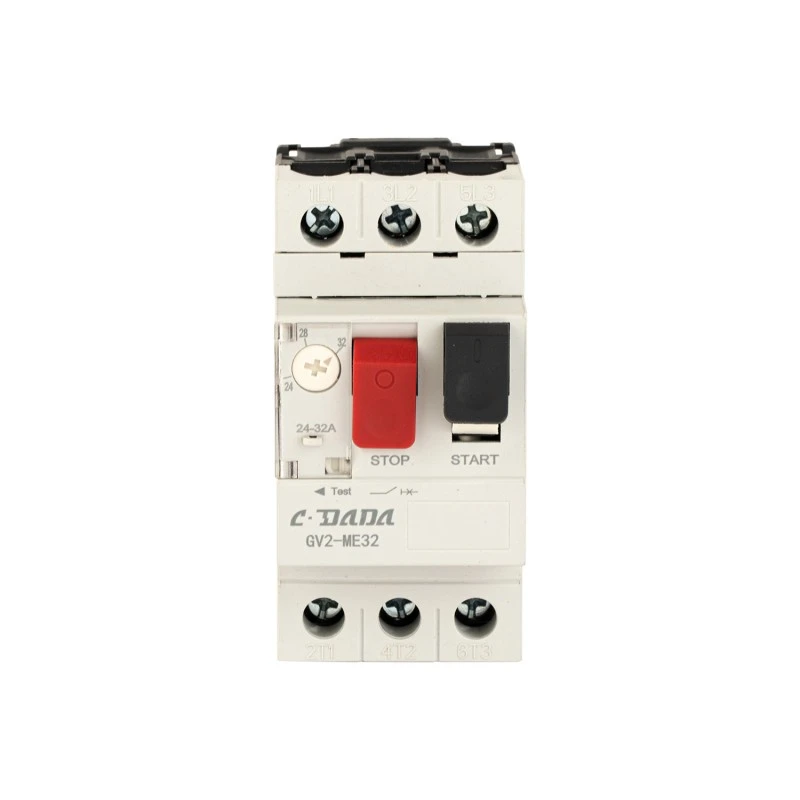

GV2 2P прекъсвач за защита на двигателя

Опростете защитата на двигателя с прекъсвача CDADA GV2 2P за защита на двигателя (MPCB), високо прецизно, компактно решение, проектирано от Shanghai DADA Electric CO., LTD. използвайки технологична платформа от следващо поколение и напълно автоматизирано производство. Проектиран за еднофазни или двуфазни моторни вериги, GV2 2P интегрира претоварване, късо съединение, загуба на фаза (за 3-фазни приложения, когато се използват в комплекти) и изолационни функции в едно устройство, монтирано на DIN-шина.

С регулируем обхват на настройка от 0,1 A до 32 A, термична компенсация за промени в температурата на околната среда и номинално изолационно напрежение от 690 V, той осигурява надеждна защита за малки двигатели в помпи, вентилатори, компресори, конвейери и HVAC системи. Сертифициран по стандартите CE, включващ 110 000 механични и електрически операции и оборудван с допълнителни аксесоари като спомагателни контакти, шунтово освобождаване и освобождаване на ниско напрежение, CDADA GV2 MPCB осигурява индустриална производителност в пестящ място 2-полюсен формат.

Ключови спецификации

Серия модели: GV2 2P MPCB

Марка: CDADA | Производител: Shanghai DADA Electric CO., LTD

Сертификация: CE

Полюси: 2P (идеален за монофазни двигатели или като част от 3-фазен комплект за защита)

Диапазон на настройка на тока: 0,1 A – 32 A (регулируем чрез диск)

Рейтинг на рамката: 32A

Номинално работно напрежение: 690V AC

Номинално изолационно напрежение (Ui): 690V

Устойчивост на импулсно напрежение (Uimp): 6000V

Работна честота: 50/60Hz

Клас на изключване: 10A (стандартен за двигатели с общо предназначение)

Защитни функции:

★ Защита от термично претоварване

★ Защита от късо съединение

★ Защита от загуба на фаза* (*когато се използва в 3-полюсна конфигурация или координиран комплект)

★ Функция за изолация (видимо прекъсване)

★ Вградена температурна компенсация

Механичен живот: 110 000 операции

Електрически живот (AC-3, 400V): 110 000 операции

Момент на затягане: 1,7 N·m

Тип на работа: Бутон ВКЛ./ИЗКЛ. с ясен индикатор за изключване

Монтаж: 35 мм DIN шина

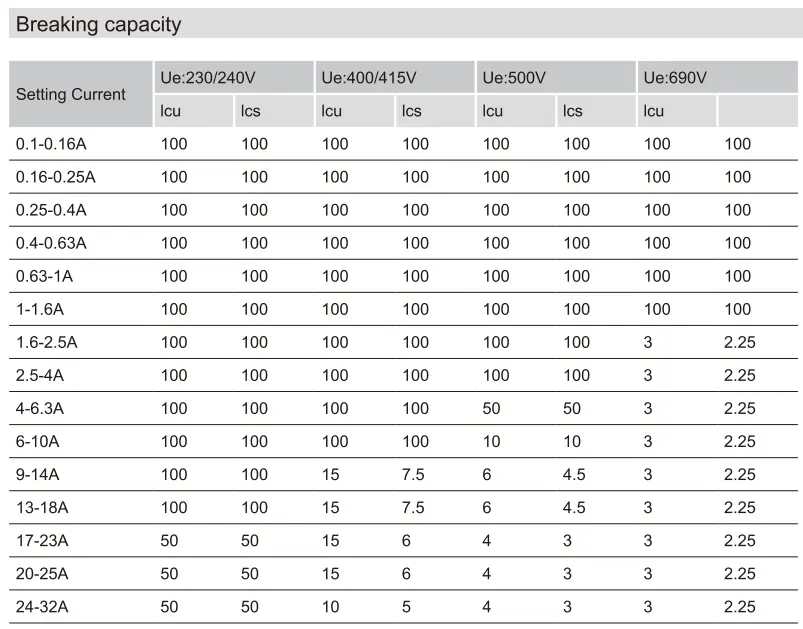

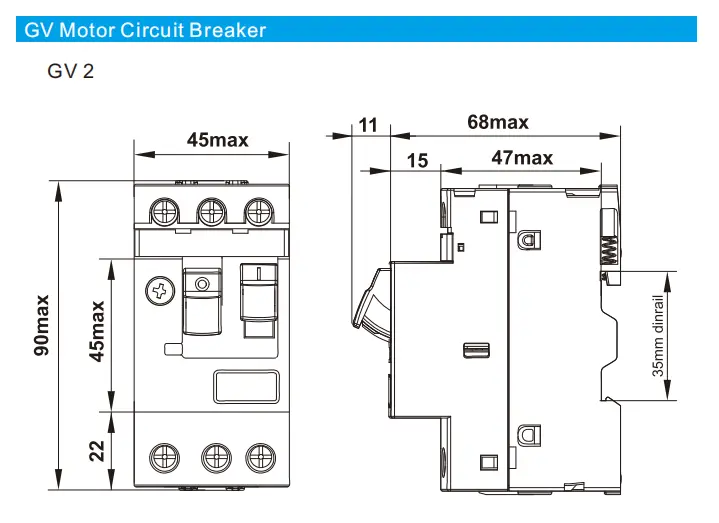

Лист с технически данни

Защо да изберете CDADA GV2 2P прекъсвач за защита на двигателя?

★ Защита на двигателя "всичко в едно".

Комбинира прекъсвач + термично реле за претоварване + изолатор—елиминира необходимостта от отделни компоненти.

★ Прецизност и стабилност

Механизмът с температурна компенсация осигурява постоянно изключване независимо от промените на околната среда (напр. горещи работилници или студени мазета).

★ Висока издръжливост

110 000 механични/електрически цикъла - превъзхождайки много конкуренти в дългосрочна надеждност.

★ Спестяващ място 2P дизайн

Идеален за компактни контролни панели, OEM машини и проекти за преоборудване, където недвижимото пространство на панела е ограничено.

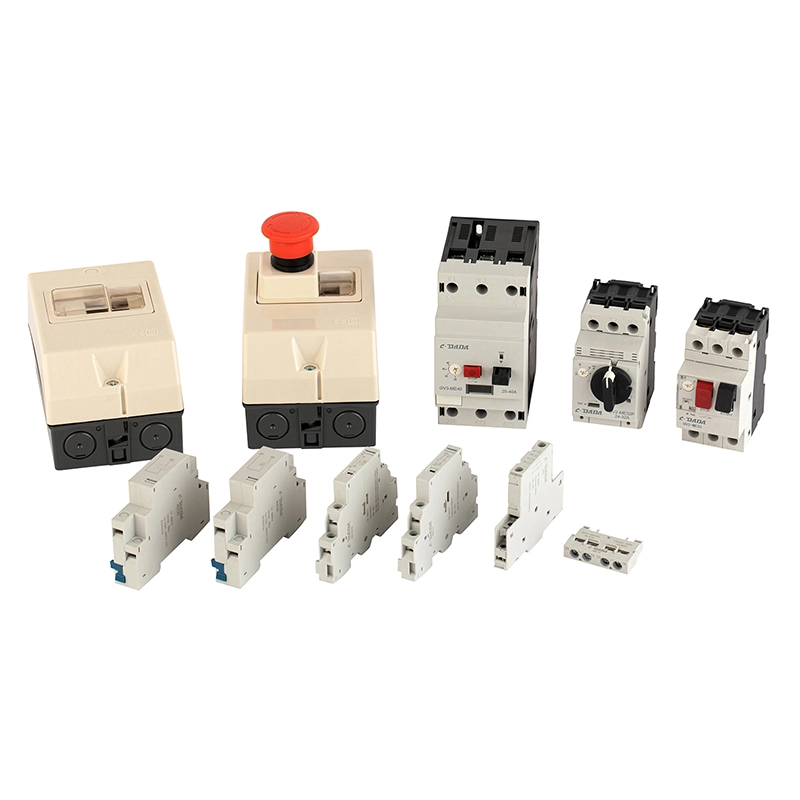

★ Пълна допълнителна екосистема

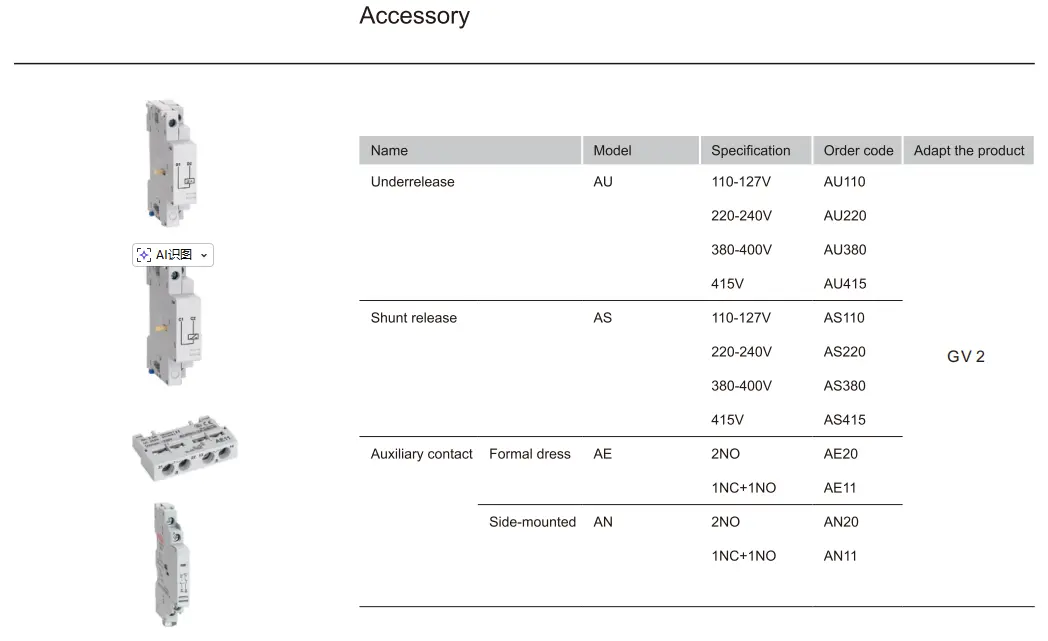

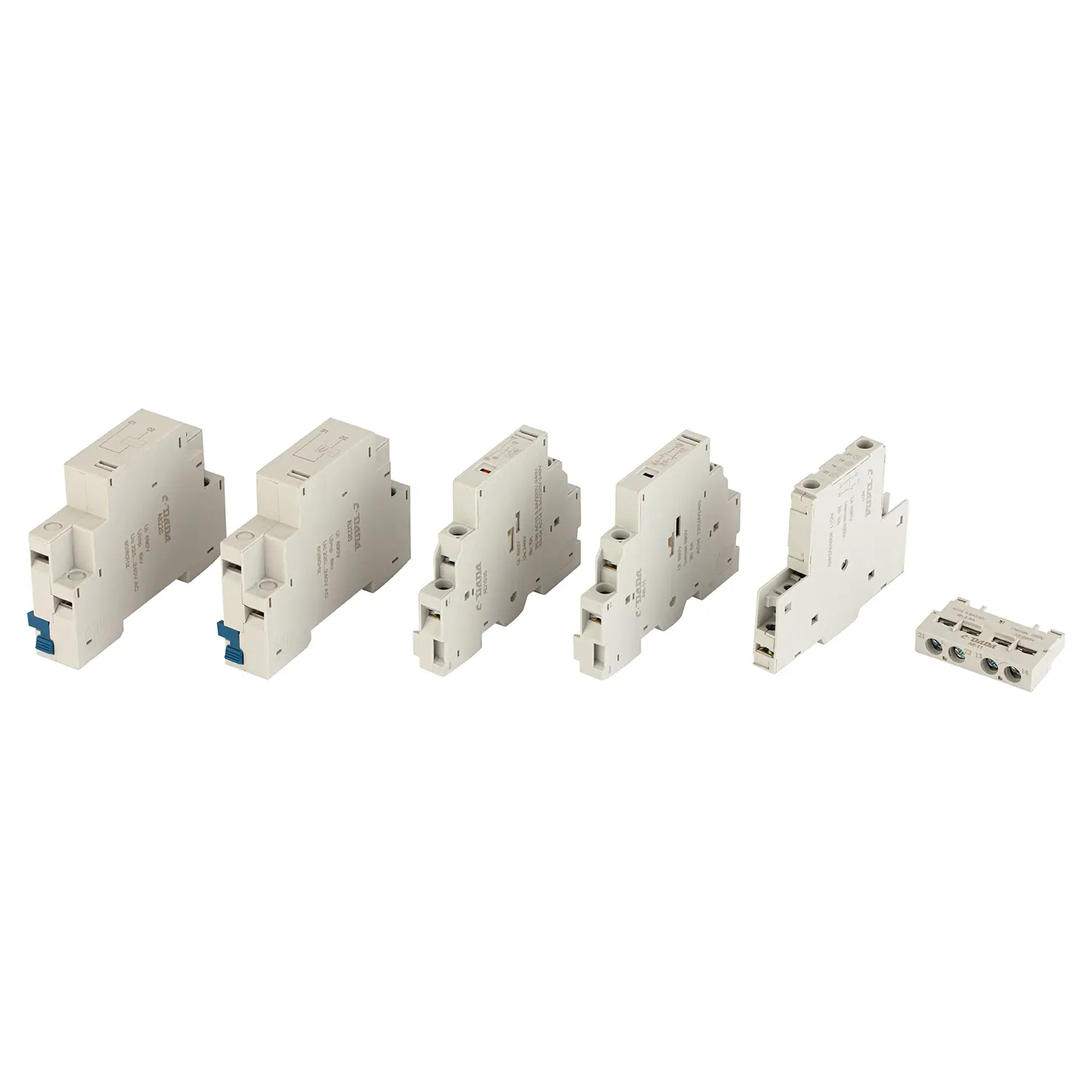

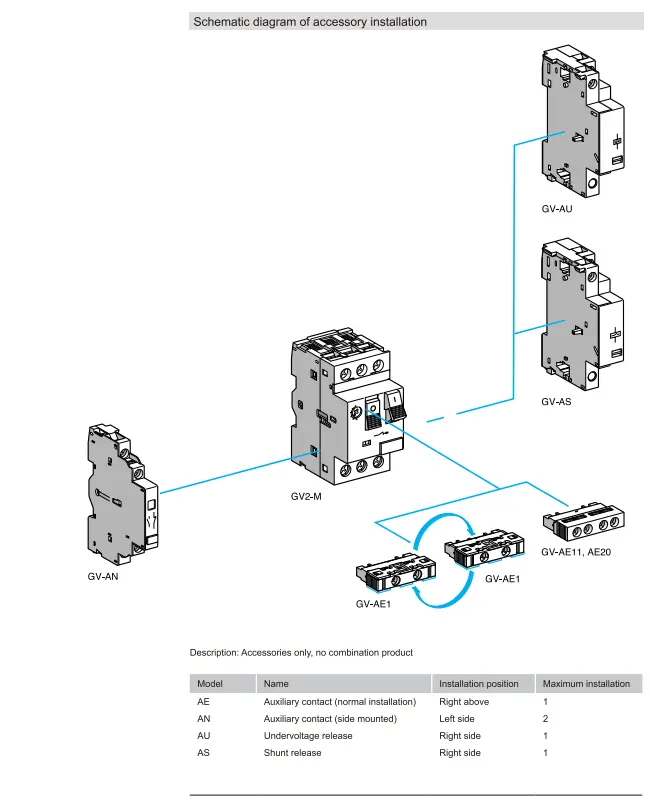

Поддържа AE (предно спомагателно устройство), AN (странично спомагателно устройство), AU (освобождаване при понижено напрежение), AS (шунтово изключване) — позволяващо дистанционно сигнализиране, автоматично изключване или интегриране на PLC.

★  Глобално съответствие

CE сертифициран с рейтинг 690V—подходящ за европейски, азиатски, африкански и латиноамерикански пазари.

★ Съгласуваността се осигурява чрез автоматизирано производствено оборудване, стандартизирани оперативни процедури, стриктна инспекция на входящия материал, тестване в процеса и окончателно 100% функционално тестване за критични параметри.

Типични приложения

Монофазни двигатели: помпи, устройства за отваряне на гаражни врати, малки компресори

OEM машини: опаковъчни машини, оборудване за обработка на храни

ОВК системи: вентилаторни конвектори, малки чилъри

Сградна автоматизация: спомагателни устройства за асансьор, контрол на вентилацията

Проекти за модернизация: Подмяна на предпазители + термични релета с интегриран MPCB

Често задавани въпроси

Q1: Каква е разликата между MPCB и стандартен прекъсвач?

A1: Прекъсвач за защита на двигателя (MPCB) като GV2 осигурява:

● Регулируема термична защита от претоварване (съвпадаща с двигател FLC)

● Магнитна защита от късо съединение

● Откриване на загуба на фаза (в 3P версии)

● Изолационна функция

→ Стандартните MCB предлагат само защита от късо съединение и фиксирана защита от претоварване—не са оптимизирани за двигателя.

Q2: Може ли 2P GV2 да защити 3-фазен двигател?

A2: Не сам. За трифазни двигатели се нуждаете от три GV2 модула (по един на фаза), координирани заедно, или използвайте 3P MPCB. Въпреки това, 2P GV2 е перфектен за еднофазни двигатели или управляващи вериги.

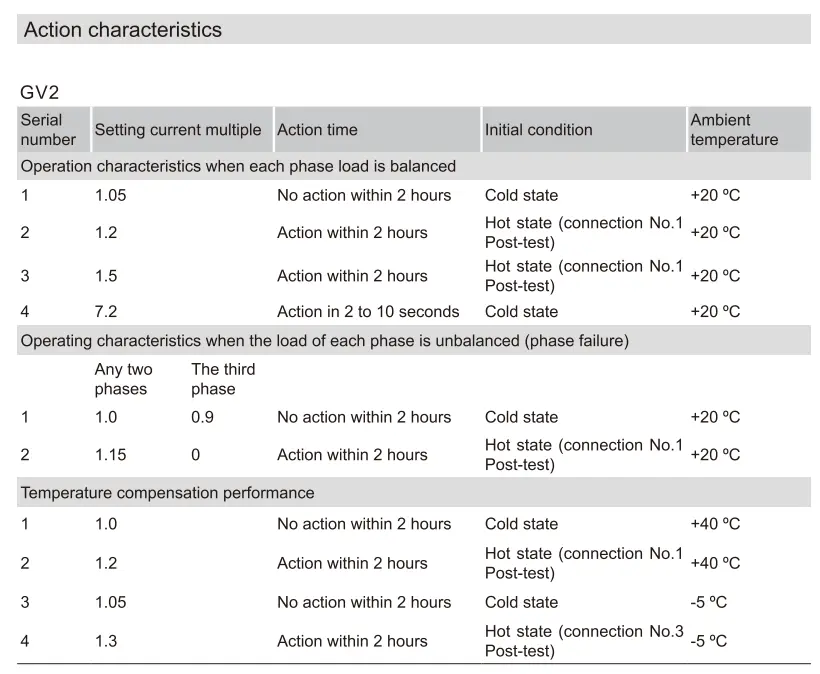

В3: Какво означава „Клас на пътуване 10A“?

A3: Определя колко бързо прекъсвачът се изключва при претоварване. Клас 10A означава, че ще изключи в рамките на 10 секунди при 7,2 × настройка на тока - идеален за стандартни двигатели с катерица без висок стартов въртящ момент.

Q4: Наистина ли компенсира температурата?

A4: Да! Биметалната лента е термично компенсирана, така че задействането остава точно, независимо дали е инсталирано в 0°C склад или 50°C заграждение.

Q5: Защо да изберете CDADA GV2 пред други марки?

A5: CDADA предлага:

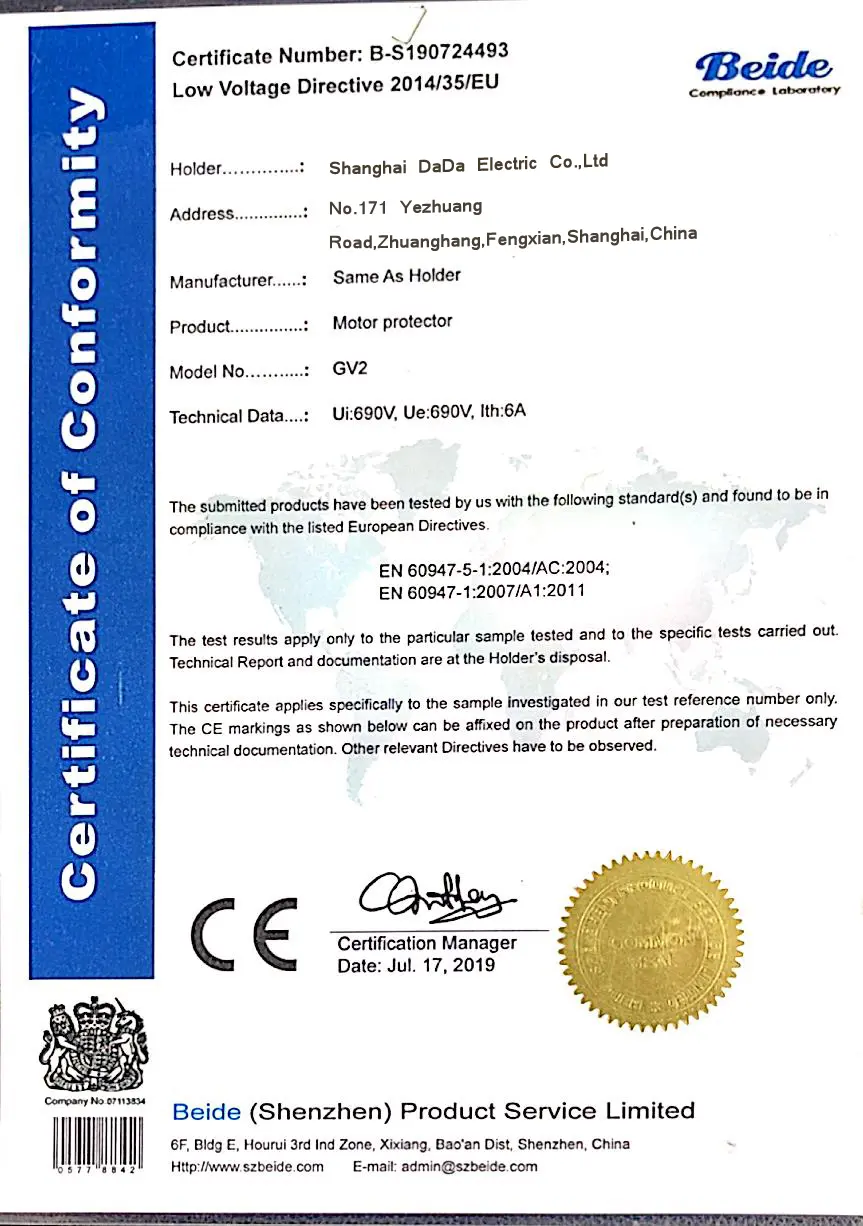

● Истински CE сертификат с доклади от тестове

● Автоматизирано производство → постоянно качество и нисък процент на дефекти

● Пълна съвместимост с аксесоари (AE/AN/AU/AS)

● Конкурентни цени за OEM производители и дистрибутори

● Бърза техническа поддръжка и документация на английски език
