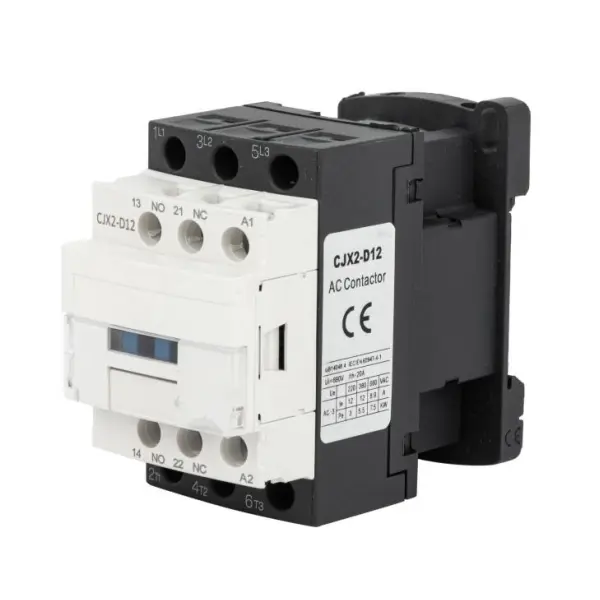

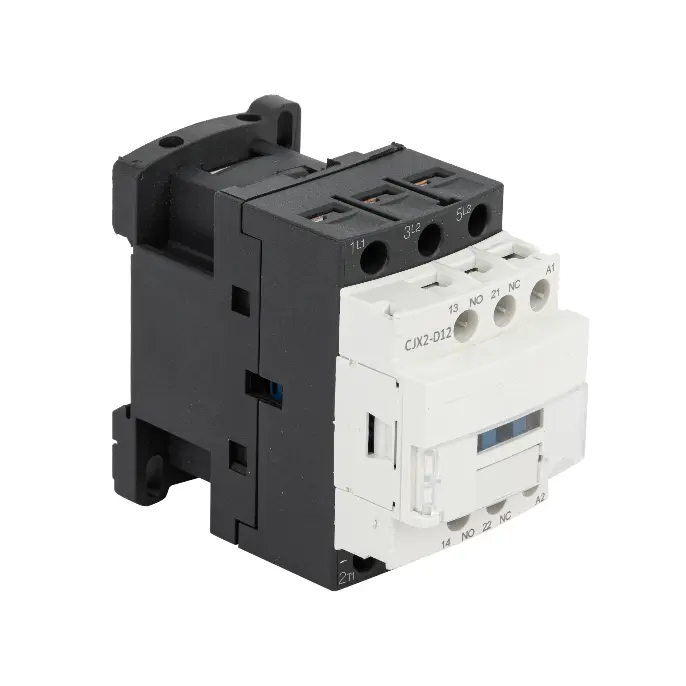

D Контактор

Model:LC1-D Series

Shanghai DADA Electric е надежден производител и имаме наши собствени марки, CDADA. Нашият контактор D (серия LC1-D) е сертифициран по IEC 60947-4-1, 3P/4P, до 620A, AC-3/AC-4. Широки опции за напрежение на бобината. Ние препоръчваме този продукт за управление на двигатели и индустриална автоматизация, свържете се с нас за оферта.

Изпратете запитване

Описание на продукта

Надеждно инженерно управление на двигателя и превключване на мощността с контактора CDADA LC1-D серия D, високоефективен AC контактор, проектиран от Shanghai DADA Electric CO., LTD, за да отговаря на стандартите IEC/EN 60947-4-1. Създадена за промишлени, търговски и инфраструктурни приложения, серията LC1-D поддържа 3-полюсни или 4-полюсни конфигурации с номинални токове от 9A до 95A (до 620A при тежки варианти) и управлява 3-фазни двигатели с катерица до 45kW (при 380–415V, AC-3).

Оборудван със стандартни 1NO+1NC помощни контакти, той се интегрира безпроблемно с термични релета за претоварване за пълна защита на двигателя. С AC или DC опции за намотки (24V–600V), AC-3 и AC-4 категории за използване и здрав дизайн, оценен за 690V изолация, контакторът CDADA D осигурява надеждна производителност при чести старт-стоп цикли, конвейерни системи, помпи, компресори и HVAC модули – дори в взискателни среди до 40°C околна температура и 2000m надморска височина.

D Contactor

Ключови спецификации

Серия: D Контактор

Марка: CDADA | Производител: Shanghai DADA Electric CO., LTD

Стандарт: IEC/EN 60947-4-1

Сертификация: CE

Полюси: 3P или 4P (по избор)

Номинален работен ток (AC-3): 9A – 95A (до 620A в разширен диапазон)

Контрол на мощността на двигателя (AC-3):

380/415V: 4kW – 45kW

660/690V: до 45kW

Категории на използване: AC-3 (двигатели с катерица), AC-4 (запушване и инчиране)

Номинално изолационно напрежение: 690V AC

Околна температура: –5°C до +40°C

Надморска височина: ≤ 2000м

Монтаж: Вертикална равнина ±5°, Монтажна категория III

Спомагателни контакти: 1NO + 1NC (стандартно за всички модели)

Опции на бобината:

Променливотокови намотки: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

DC намотки: 24V, 36V, 48V, 110V, 220V

Лист с технически данни

Предмети		Модел	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
поляк			3/4	3/4	3/4	3/4	3/4
Допълнителен контакт			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Номинален конвенционален отоплителен ток (A) AC-1			20	20	30	40	50
Оценени за работа ток (A)	380/400V	АС-1 АС-4	9	12	18	25	32
	380/400V	АС-1 АС-4	3.5	5	7.7	8.5	12
	660/690V	АС-3 АС-4	6.6	8.9	12	18	21
	660/690V	АС-3 АС-4	1.5	2	3.8	4.4	7.5
Номинално изолационно напрежение (V AC)			690	690	690	690	690
Сила на контролирано 3-фазен двигател с клетка (AC-3)	kW	220/230V AC 380/415V AC 660/690V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
AC намотка (V)			24，36，48，110，127，220，240，380，415，440，480，500，600
DC намотка (V)			24，36，48，110，220

Предмети		Модел	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
поляк			3/4	3/4	3/4	3/4	3/4
Спомагателна верига Cat:AC-15,Ue=4 15V le=0,95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Номинален конвенционален отоплителен ток (A) AC-1			60	80	80	110	110
Оценени за работа ток (A)	380/400V	АС-3 АС-4	40	50	65	80	95
	380/400V	АС-3 АС-4	18.5	24	28	37	44
	660/690V	АС-3 АС-4	34	39	42	49	49
	660/690V	АС-3 АС-4	9	12	14	17.3	21.3
Номинално изолационно напрежение (V AC)			690	690	690	690	690
Сила на контролирано 3-фазен двигател с клетка (AC-3)	KW	220/230V AC 380/415V AC 660/690V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
AC намотка (V)			24，36，48，110，127，220，240，380，415，440，480，500，600
DC намотка (V)			24，36，48，110，220

Предмети			Модел		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
поляк					3		3		3		3/4		3/4
Номинален конвенционален отоплителен ток (A) AC-1					200		200		200		275		280
Оценени за работа ток (A)	380/400V		АС-3 АС-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		АС-3 АС-4		70		90		100		108		115
					25		32		35		38		40
Номинално изолационно напрежение (V AC)					690		690		690		690		690
Сила на контролирано 3-фазен двигател с клетка (AC-3)	kW		380/415V AC 660/690V AC		55		75		75		90		110
					80		100		100		110		140
AC намотка (V)					110，127，220，240，380，415，440，480，500，600
Предмети				Модел		LC1-D300		LC1-D410		LC1-D475		LC1-D620
поляк						3/4		3/4		3/4		3/4
Номинален конвенционален отоплителен ток (A) AC-1						360		430		580		850
Оценени за работа ток (A)		380/400V		АС-3 АС-4		300		410		475		620
						124		150		185		188
		660/690V		АС-3 АС-4		190		235		290		360
						60		72		85		170
Номинално изолационно напрежение (V AC)						690		690		690		690
Мощност на контролирана 3-фазна двигател с клетка (AC-3)		kW		380/415V AC 660/690V AC		160		200		250		335
						220		280		330		450
AC намотка (V)						110, 127，220，240，380，415，440，480，500，600

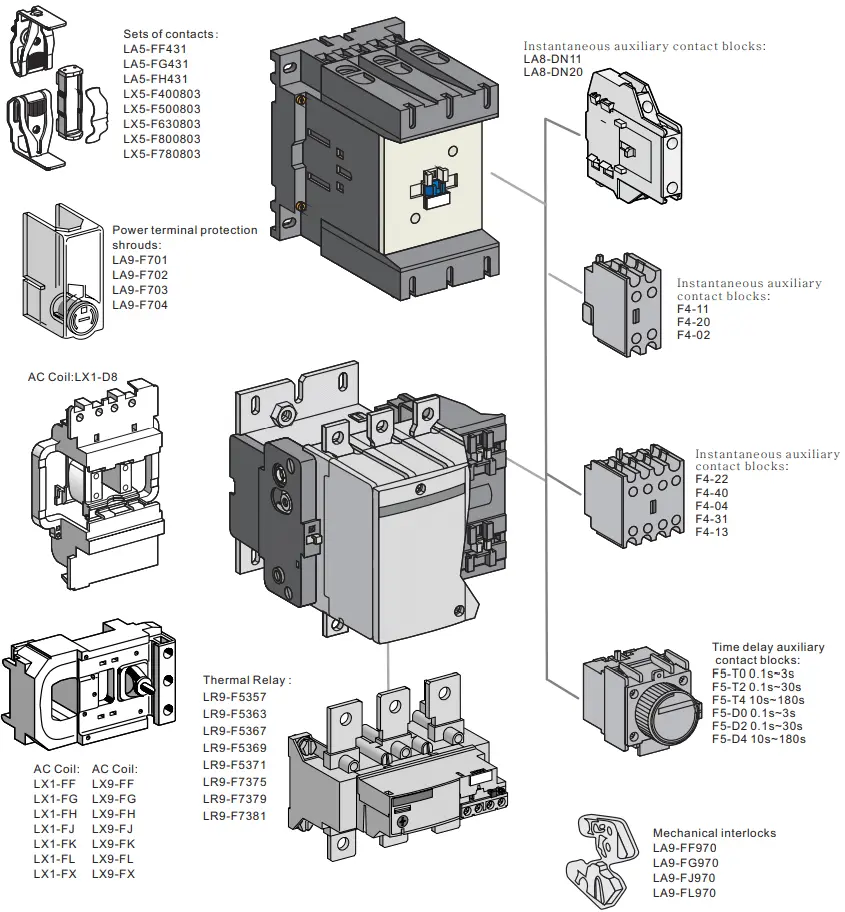

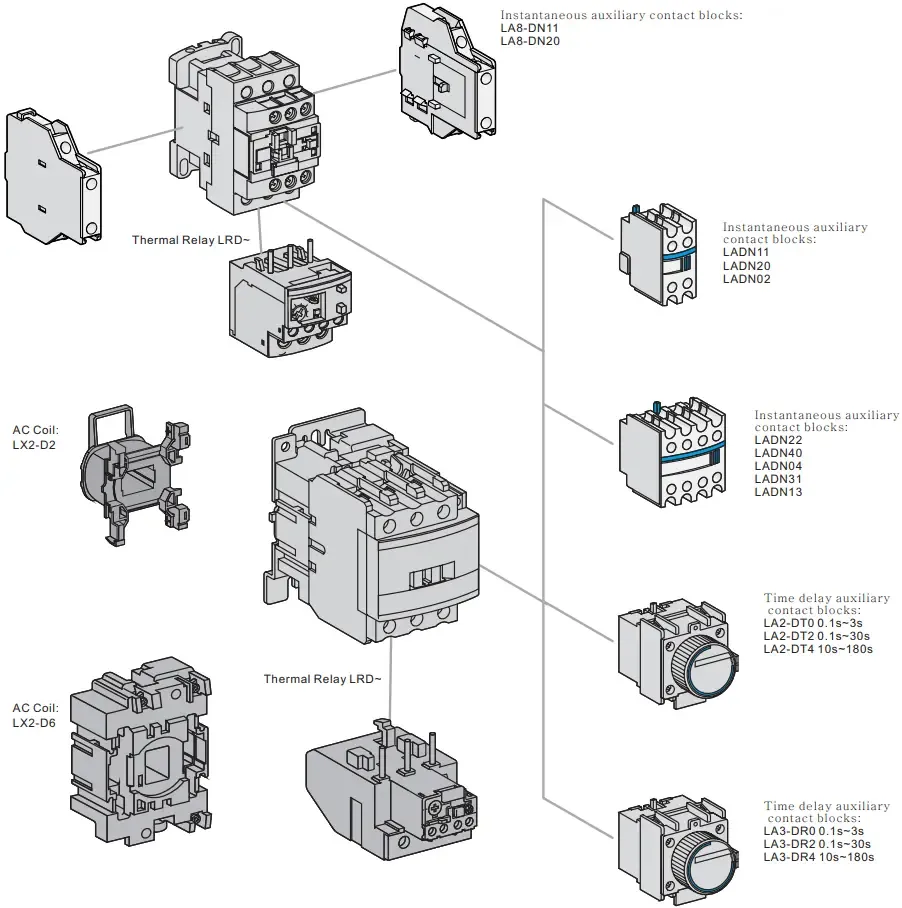

Аксесоари

D Contactor

Защо да изберете контактор CDADA D?

★ Истинско IEC съответствие

Проектиран и тестван съгласно IEC/EN 60947-4-1—осигуряващ глобално приемане и оперативна съвместимост.

★ Решение за пълно управление на двигателя

Сдвояване с термични релета за претоварване на CDADA за цялостни стартерни модули на двигателя—претоварване + късо съединение + изолация.

★ Широка гъвкавост на напрежението

Изберете измежду 13 променливотокови и 5 постоянни напрежения на намотките — идеални за глобални проекти или панели със смесено напрежение.

★ Здрав за тежки условия

Поддържа работа AC-4 (често обръщане/запушване)—перфектен за кранове, асансьори и конвейери.

★ Plug-and-Play интеграция

Стандартните 1NO+1NC помощни контакти позволяват лесно блокиране, сигнализиране или PLC обратна връзка.

★ Индустриална надеждност

Тестван за висока електрическа издръжливост, ниско контактно съпротивление и стабилно потискане на дъгата - минимизиране на времето за престой.

★ Нашите ключови предимства са: 1) Пълни международни сертификати, 2) Силна OEM/ODM способност, 3) Високо съотношение цена-производителност, 4) Надежден широкомащабен производствен капацитет, 5) Обширен опит в износа.

D Contactor

★ Нашите продукти се изнасят успешно в Югоизточна Азия, Близкия изток, Южна Америка, Африка, Европа и страните от ОНД, със силен фокус върху пазарите на „Един пояс, един път“.

D Contactor

Типични приложения

D Contactor Моторни стартери: Помпи, вентилатори, компресори, смесители

D Contactor ОВК системи: управление на охладителя и вентилатора

D Contactor Индустриална автоматизация: конвейерни линии, опаковъчни машини

D Contactor Управление на сградата: управление на асансьори, осветителни тела

D Contactor Енергия и вода: Пречистване на отпадъчни води, напоителни системи

Често задавани въпроси

В1: Какво означава „D контактор“?

A1: „D“ се отнася до обозначението на серията (LC1-D), използвано глобално за тази модулна, стандартизирана AC контакторна платформа. Това не е техническа класификация, но е широко призната в панелното строителство заради съвместимостта си с аксесоари като релета за претоварване и механични блокировки.

В2: Каква е разликата между AC-3 и AC-4?

A2:

● AC-3: Нормално стартиране/спиране на двигатели с въртяща се клетка (напр. помпи, вентилатори). По-нисък стрес.

● AC-4: Често запушване, инхибиране или обръщане (напр. кранове, подемници). По-високо електрическо напрежение → изисква по-здрави контакти. → CDADA LC1-D е оценен и за двете, което го прави универсален.

Q3: Мога ли да използвам този контактор без реле за претоварване?

A3: Не се препоръчва за натоварване на двигателя. Контакторът само превключва захранването - не предпазва от претоварване. Винаги свързвайте с термично или електронно реле за претоварване за безопасност на двигателя.

Q4: Предлагат ли се 4-полюсни версии?

A4: Да! Всички модели LC1-D поддържат 3P или 4P конфигурации—идеални за приложения с превключване на неутрала или 4-проводни системи.

Q5: Защо да изберете CDADA пред други D-серия контактори?

A5: CDADA предлага:

● Истинско съответствие с IEC 60947-4-1 с доклади от тестове

● По-широк обхват на напрежението на бобината (включително 415V, 480V, 600V за износ)

● Постоянно качество с контакти от сребърна сплав и дъгообразни улеи

● Подходящо за OEM ценообразуване и бърза доставка на мостри

● Глобални сертификати (CE) и документация на английски език
