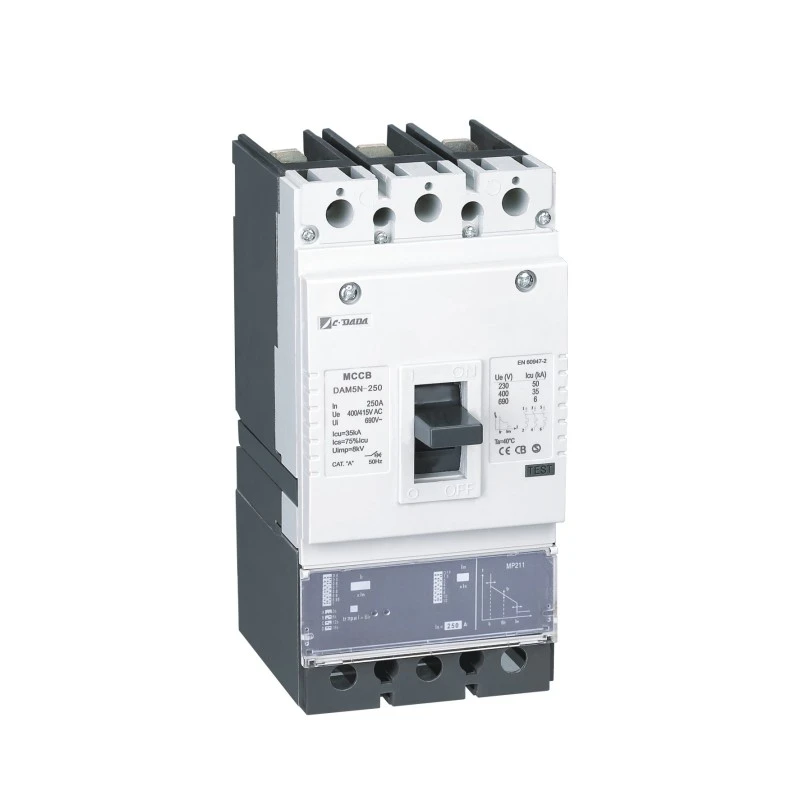

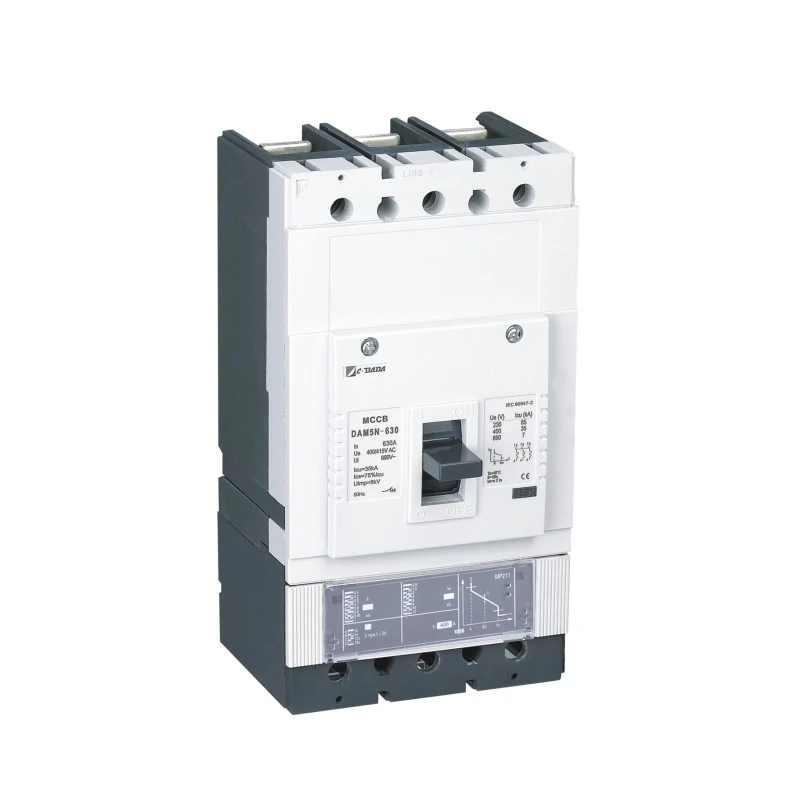

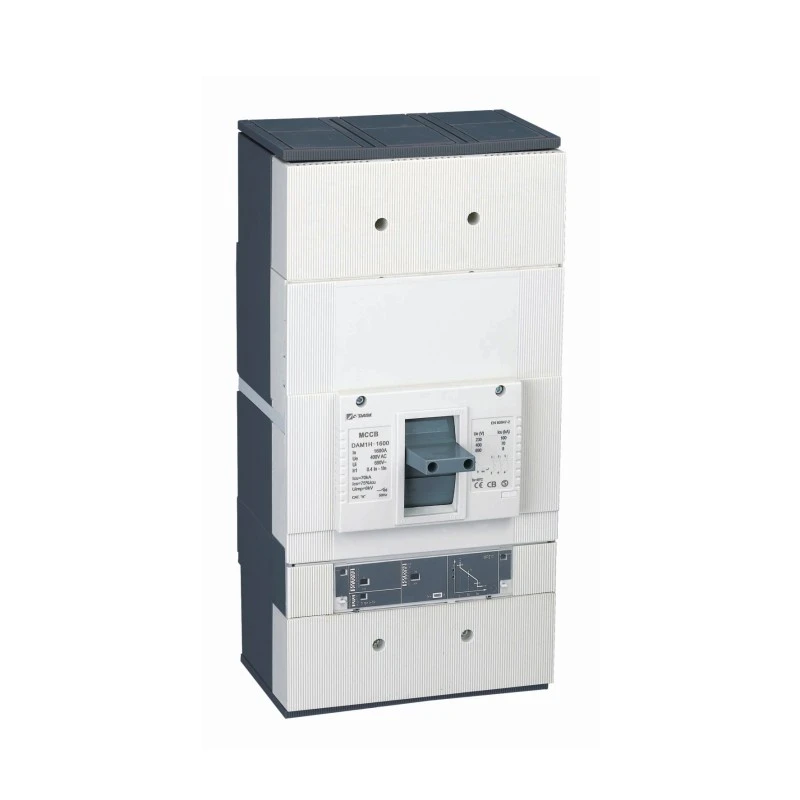

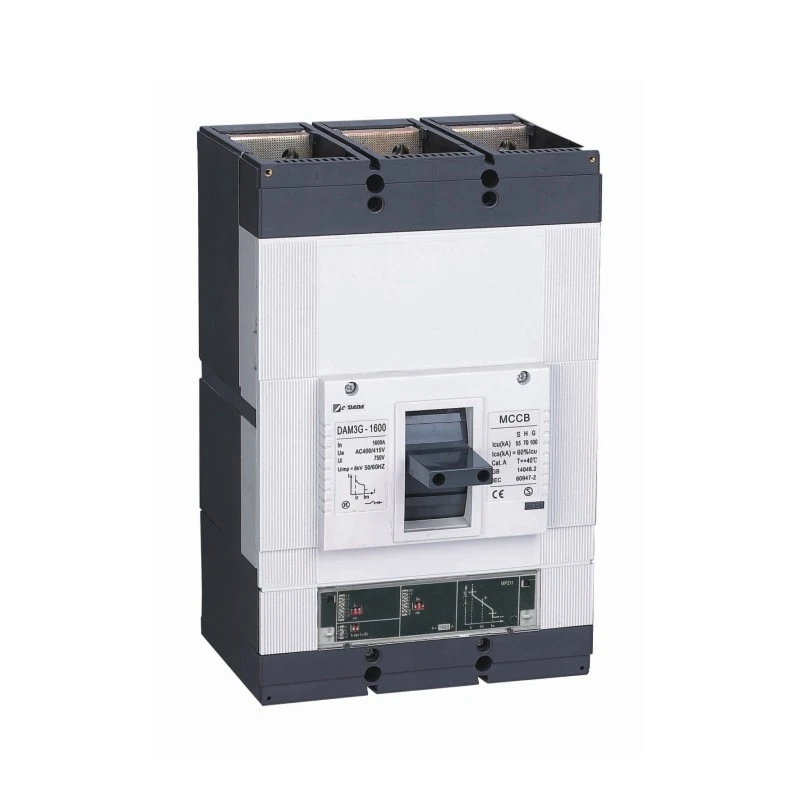

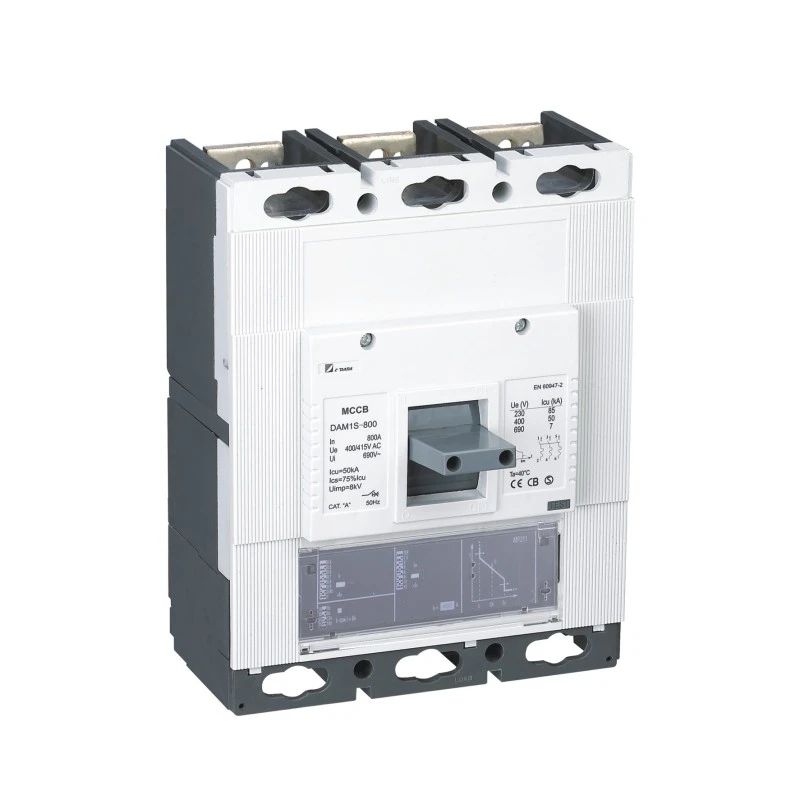

Електронен автоматичен прекъсвач с лят корпус

За модерни енергийни системи, изискващи прецизност, интелигентност и надеждност, електрическият прекъсвач с лят корпус от Shanghai DADA Electric CO., LTD. поставя нов стандарт в защитата от ниско напрежение. За разлика от традиционните термично-магнитни прекъсвачи, този интелигентен MCCB използва базирано на микропроцесор електронно задействащо устройство, за да осигури високоточна, програмируема защита от свръхток - имунизирана срещу колебанията на околната температура.

С регулируеми настройки от 40% до 100% In (термично) и 1,5× до 12× In (магнитно), той предлага несравнима гъвкавост за сложна координация в центрове за данни, промишлени предприятия, болници и системи за възобновяема енергия. Номинален от 100A до 1600A при 400V/415V, той съчетава компактен дизайн с усъвършенствана функционалност—и включва безопасно директно изключване по време на екстремни повреди, дори ако електрониката се повреди.

Ключови спецификации

Модел: Серия CDADA DAM2 / DE (прекъсвач с електронен тип формован корпус)

Тип: Електронен автоматичен прекъсвач с формована кутия

Полюси: 3P / 4P

Номинално напрежение (Ue): 400V / 415V AC

Номинален ток (In): 100A – 1600A

Задействащо устройство: Електронно освобождаване, базирано на микропроцесор

Термична настройка (Ir): 40% – 100% от In

Магнитна настройка (Im): 1,5× – 12× In

Предимства

★ Широк диапазон: 100A до 1600A(AC)

★ Компактни размери

★ Регулируема термична настройка (40-100%)In.

★ Регулируема магнитна настройка (1,5-12 пъти) In.

★ Предоставяне на бутона за натискане за пътуване.

★ Отделни главни и дъгови контакти

★ Богата гама от аксесоари.

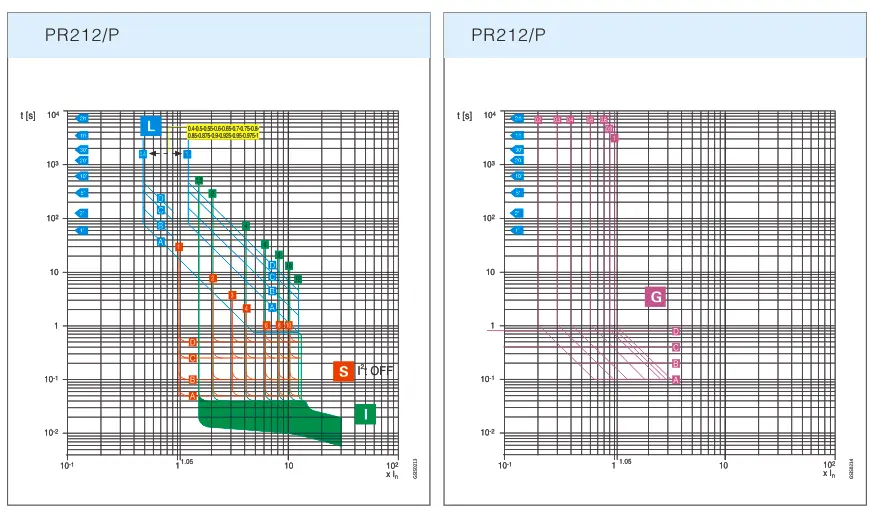

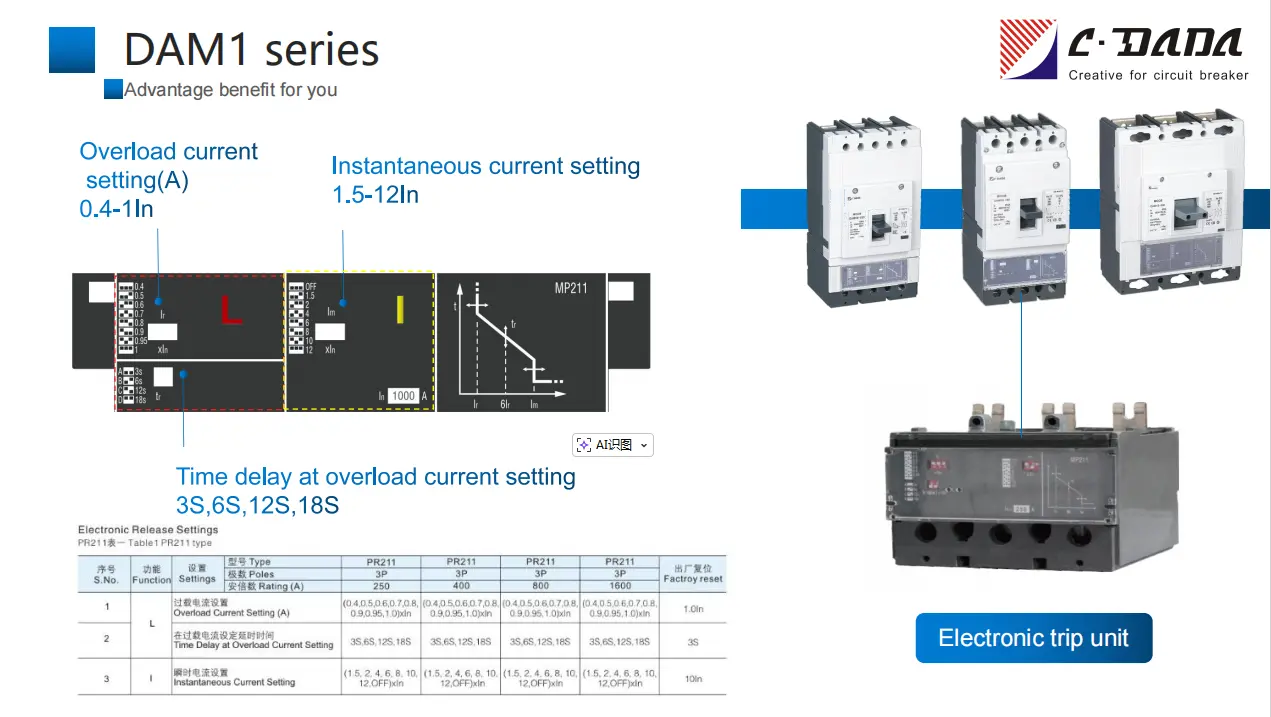

Електронна характеристика на освобождаване

Електрически параметри

Таблица 1 Тип PR211

S.No.

функция

Настройки

Тип

PR211

PR211

PR211

PR211

Фабрично нулиране

поляци

3P

3P

3P

3P

Рейтинг (A)

250

400

800

1600

1

L

Настройка на тока на претоварване (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1,0 инча

2

Времезакъснение при настройка на тока на претоварване

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Настройка на моментния ток

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

10 инча

Таблица 2 Тип PR212

S.No.

функция

Настройки

Тип

PR212

PR212

PR212

PR212

Фабрично нулиране

поляци

3P

3P

3P

3P

Рейтинг (A)

250

400/630

800

1600

1

L

Настройка на тока на претоварване (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1,0 инча

2

Времезакъснение при настройка на тока на претоварване

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Настройка на тока на късо съединение (A)

(1, 2, 3, 4, 6, 8, 10，ИЗКЛ.)xIn

(1, 2, 3, 4, 6, 8, 10, ИЗКЛ.) xIn

(1, 2, 3, 4, 6, 8, 10, ИЗКЛ.) xIn

(1, 2, 3, 4, 6, 8, 10, ИЗКЛ.) xIn

6 инча

4

Времезакъснение при настройка на тока на късо съединение

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0.1S

5

I

Настройка на моментния ток

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

10 инча

6

G

Настройка на тока на заземяване (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, ИЗКЛ.)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, ИЗКЛ.)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, ИЗКЛ.)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, ИЗКЛ.)xIn

1,0 инча

7

Времезакъснение при настройка на заземяване

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0.4S

8

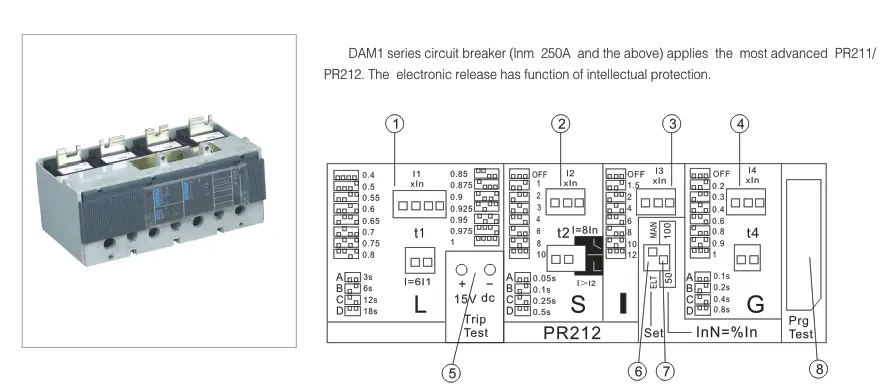

Избор на електрически или електронен набор от параметри

Функция SET (превключвател ELT/MAN)

9

Използва се за настройка на параметрите на DIP превключвателя на нулевата линия

InN=%In,превключване 50/100

10

Букса за свързване на измервателен уред

Панелна розетка

Защо да изберете CDADA Electronic MCCB?

★ Истинска интелигентност, не само автоматизация
Микропроцесорът непрекъснато анализира текущите форми на вълните, позволявайки прецизна защита с обратно време, определено време и незабавна защита - без дрейф поради топлина или стареене.

★ Безопасен дизайн
Дори ако електронната верига се повреди, директен електромагнитен ключ гарантира, че прекъсвачът се изключва по време на тежки къси съединения - отговаряйки на изискванията за резервиране на безопасност на IEC 60947-2.

★ Превъзходна координация
Изключително широки диапазони на регулиране (40–100% Ir, 1,5–12× Im) позволяват перфектна координация с устройства нагоре/надолу по веригата – минимизиране на зоните на прекъсване.

★ Устойчива на бъдещето инфраструктура
Съвместим с допълнителни комуникационни модули (Modbus RTU, Profibus) за интегриране в системи за управление на сгради (BMS) или интелигентни мрежи.

★ Глобално качество, конкурентна цена
Произведен по ISO 9001 в Шанхай, с международни сертификати—предлагащ производителност на европейско ниво при азиатска ценова ефективност.

★ Имаме специален екип от 15 инженери, фокусирани върху разработването, подобряването и персонализирането на продукта.

Идеални приложения

Центрове за данни: Предотвратете каскадни повреди с прецизно селективно изключване

Болници: Осигурете непрекъснато захранване за животоподдържащи системи

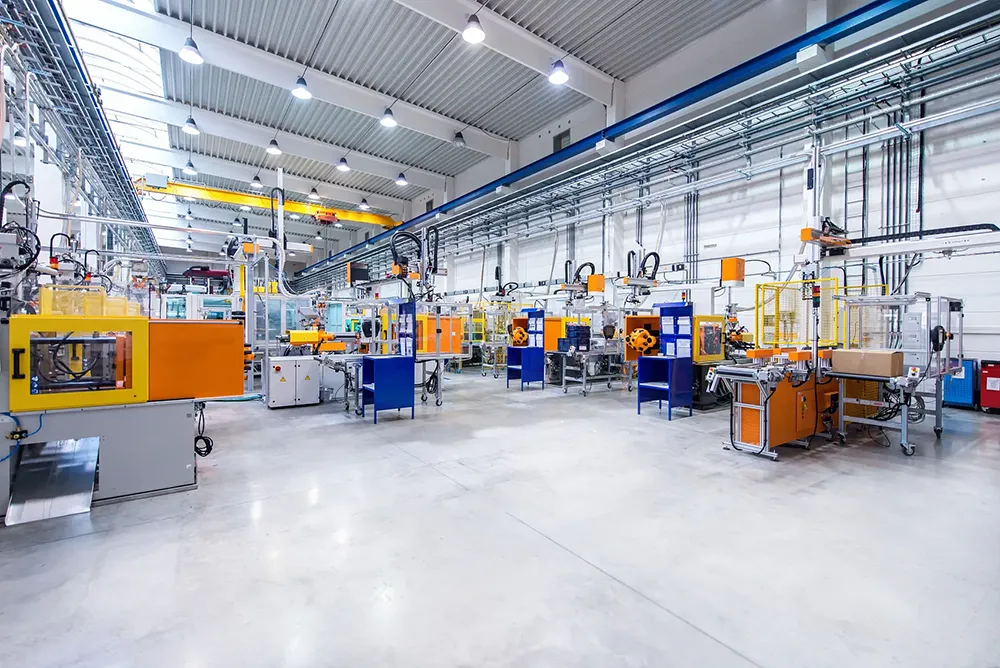

Индустриална автоматизация: Координирайте с VFD, меки стартери и роботика

Слънчеви/вятърни ферми: Адаптиране към променливи профили на генериране

Интелигентни търговски сгради: Разрешете мониторинг на енергията без допълнителни измервателни уреди

Често задавани въпроси (FAQ)

Q1: Какво прави електронния MCCB различен от термично-магнитния?

A1: Електронните автоматични прекъсвачи с лят корпус използват микропроцесор за анализиране на тока и задействане на прекъсвания с висока точност. Те не се влияят от температурата на околната среда, предлагат по-широки диапазони на регулиране и могат да осигурят регистриране на данни за натоварването - за разлика от биметалните/базираните на соленоиди термомагнитни типове.

Въпрос 2: Предлага ли се електронният автоматичен автоматичен автомат 1600A в 4-полюсна конфигурация?

A2: Да—всички CDADA електронни MCCB от 250A до 1600A се предлагат както в 3P, така и в 4P версии.

Q3: Какво се случва, ако електронното устройство за задействане се повреди по време на късо съединение?

A3: Прекъсвачът включва механично резервно копие: по време на екстремни токове на повреда (>12×In), магнитно резе задейства директно отваряне - гарантирайки безопасност дори при офлайн електроника.

Q4: Мога ли да наблюдавам текущите стойности в реално време?

A4: Да—електронното устройство за задействане показва моментен, максимален, минимален и среден ток за избираеми времеви прозорци (напр. 24 часа), полезни за управление на енергията.

В5: Защо да изберете CDADA пред други марки интелигентни MCCB?

A5: CDADA предлага:

● Истинска регулируемост с двоен диапазон (много конкуренти ограничават Im до ≤10×)

● Безотказно механично резервно копие (не всички „електронни“ автоматични прекъсвачи имат това)

● Компактен размер—пасва на наследени панели без модификация

● Силно глобално сертификационно портфолио (ASTA, KEMA, CE)

● Подходящо за OEM ценообразуване с техническа поддръжка на английски език
