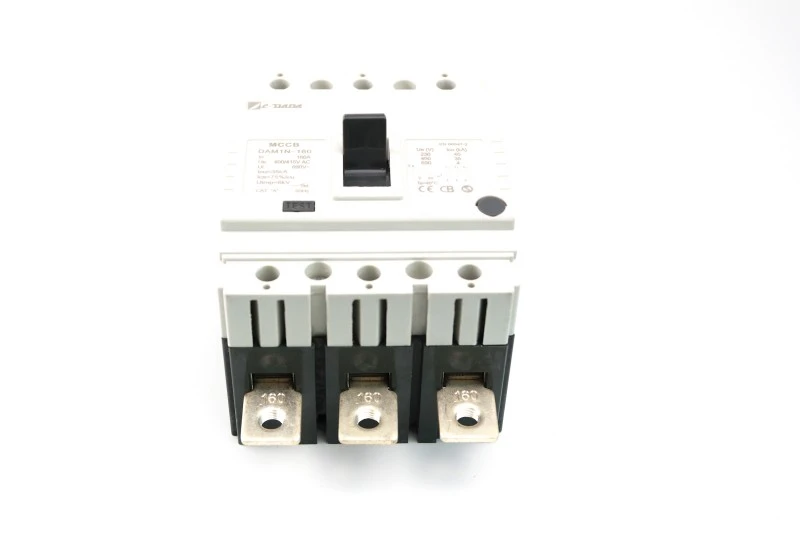

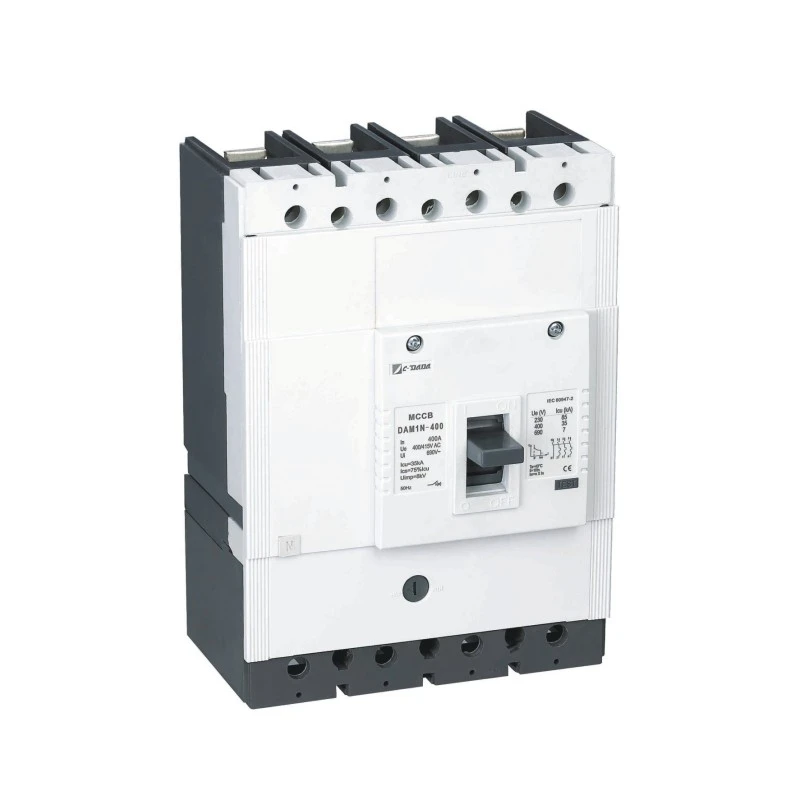

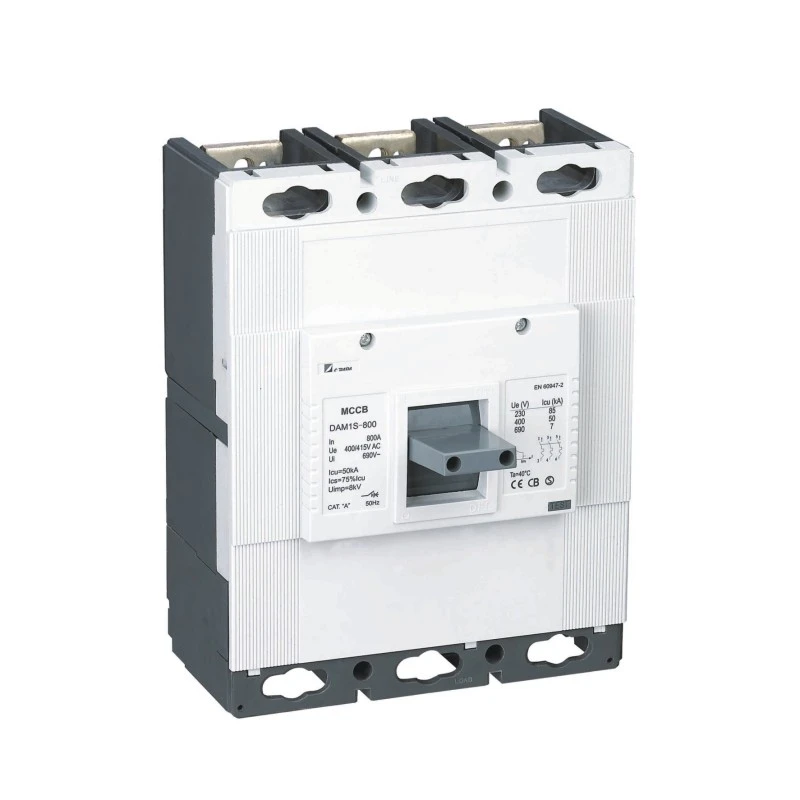

Прекъсвач с фиксиран тип формован корпус

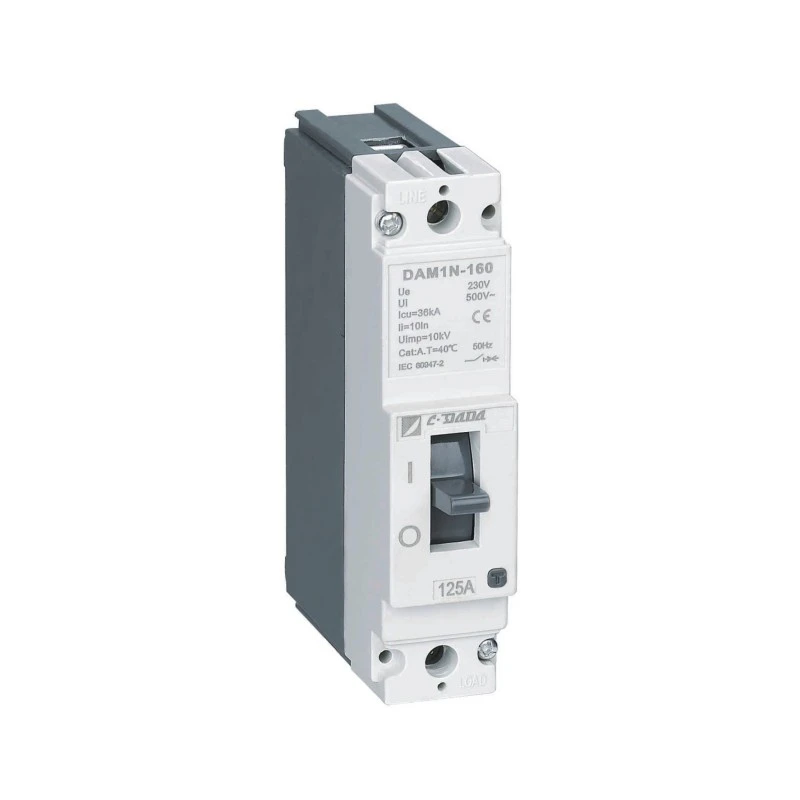

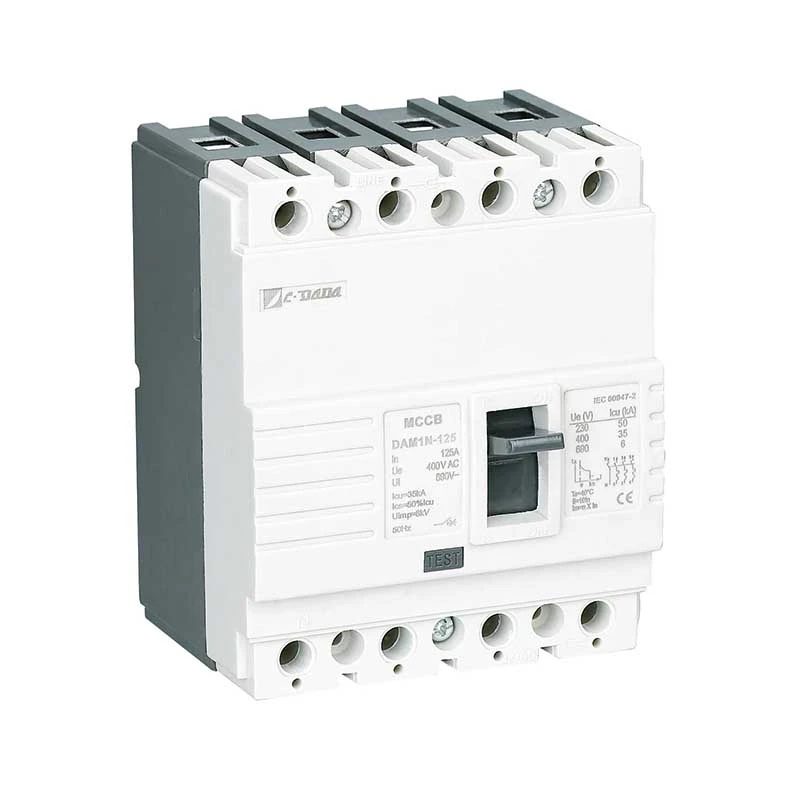

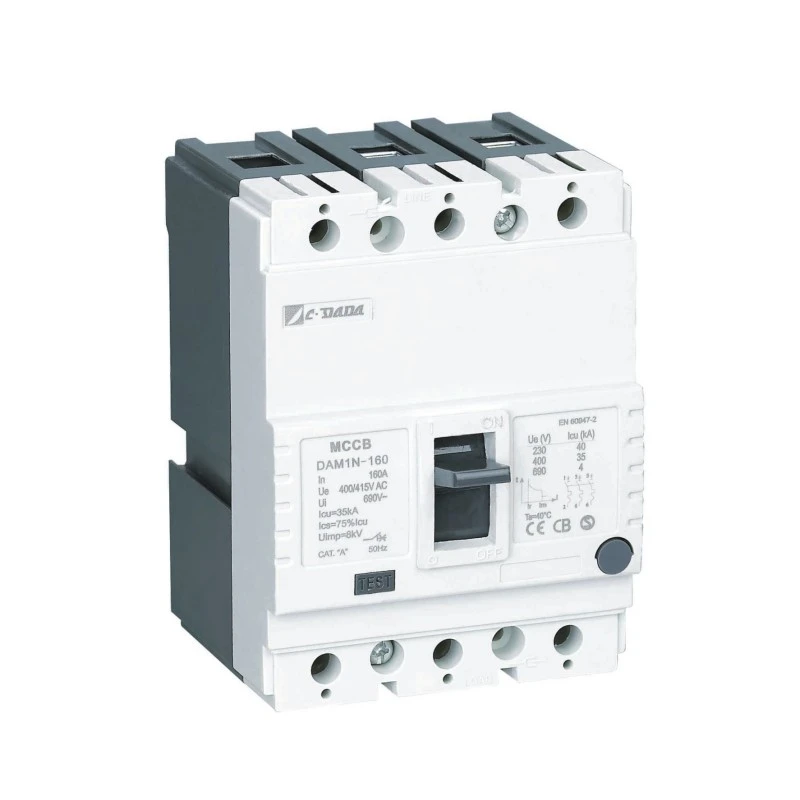

CDADA Прекъсвач с фиксиран тип отлята кутия (MCCB) от серията DAM1 отговаря на нуждите на всяко приложение, от малки потребители до индустриални трансформатори и разпределителни инсталации.

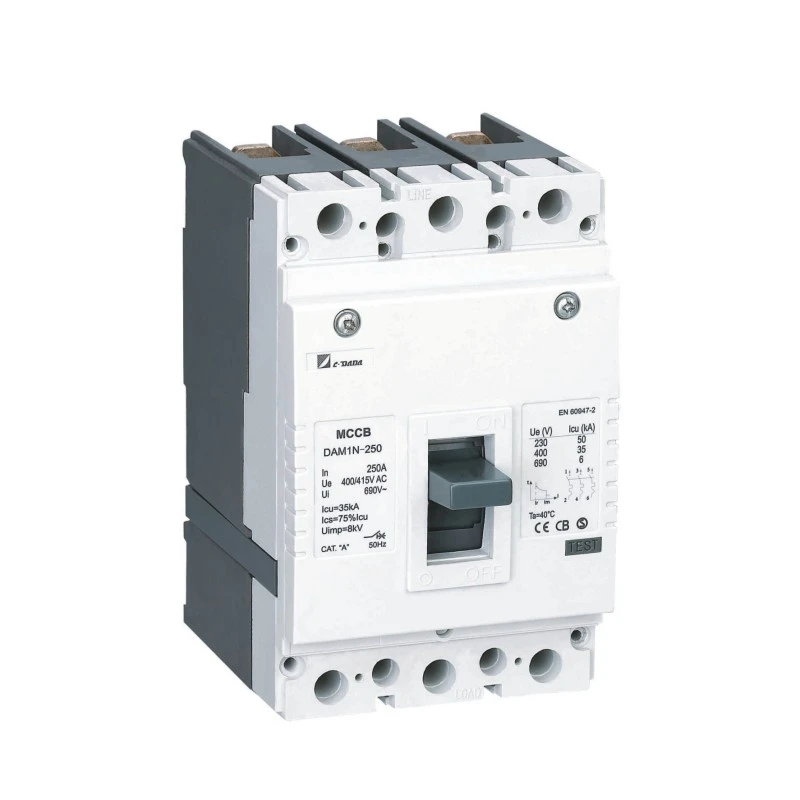

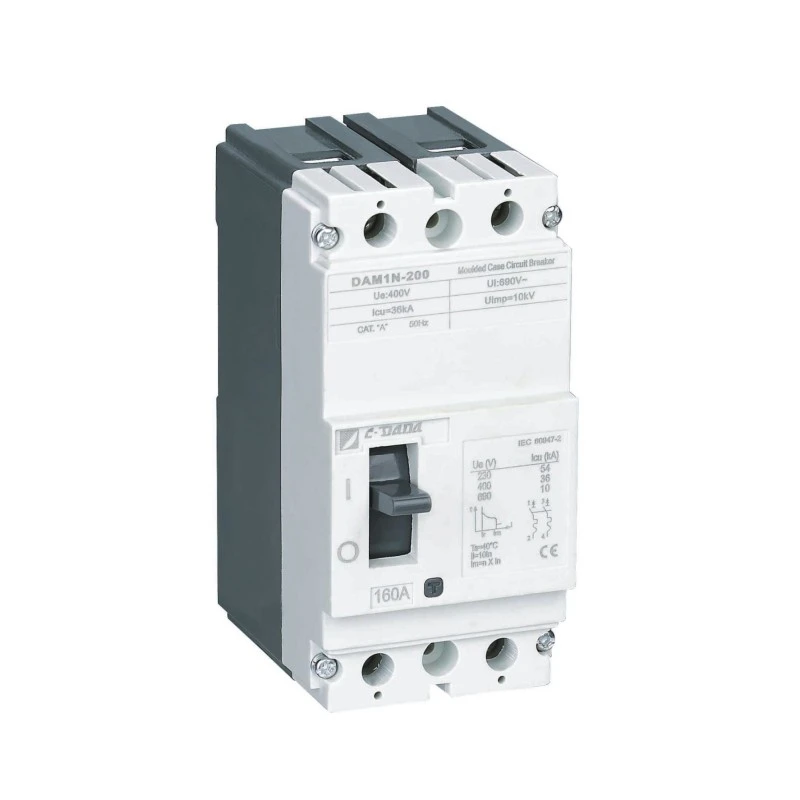

Серията DAM1 има седем размера на рамката, до 1600A, капацитет на прекъсване до 100 kA, работно напрежение до 1000 волта, лесно отговаря на различни всеобхватни нужди от електрически и механични аксесоари, предоставя разнообразие от инсталационни решения за максимално увеличаване на нуждите на всяка енергийна система.

С глобална сертификация KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 е най-добрият избор за световни заводи за електрически уреди и OEM.

Ключови спецификации

Електрически параметри на автоматичен прекъсвач DAM1 MCCB с лят корпус

● Icu: O-t-CO тест (O: Маневра за отваряне, CO: Маневра за затваряне и отваряне, t: Продължителност на изчакване)

● Ics: O-t-CO-t-CO тест (O: отворена маневра, CO: затворена-отворена маневра, t: продължителност на изчакване)

★ Позиция ON/I: Показва, че контактите на прекъсвача са затворени. В това положение лостът на прекъсвача е в горна позиция

★ Позиция на ИЗКЛЮЧВАНЕ: Показва, че прекъсвачът е отворен поради повреда (претоварване или късо съединение). В този случай лостът на прекъсвача е в средно положение между позиции ВКЛ. и ИЗКЛ. За да поставите прекъсвача, който е в положение на изключване, в положение ВКЛ.; натиснете лоста на прекъсвача надолу, както е показано от знака OFF

Прекъсвачът трябва да бъде настроен със звук "щракване". След това дръпнете лоста, както е показано със знака ON, за да затворите прекъсвача

★ Позиция OFF/0: Показва, че контактите на прекъсвача са отворени. По този начин лостът на прекъсвача е в долна позиция.

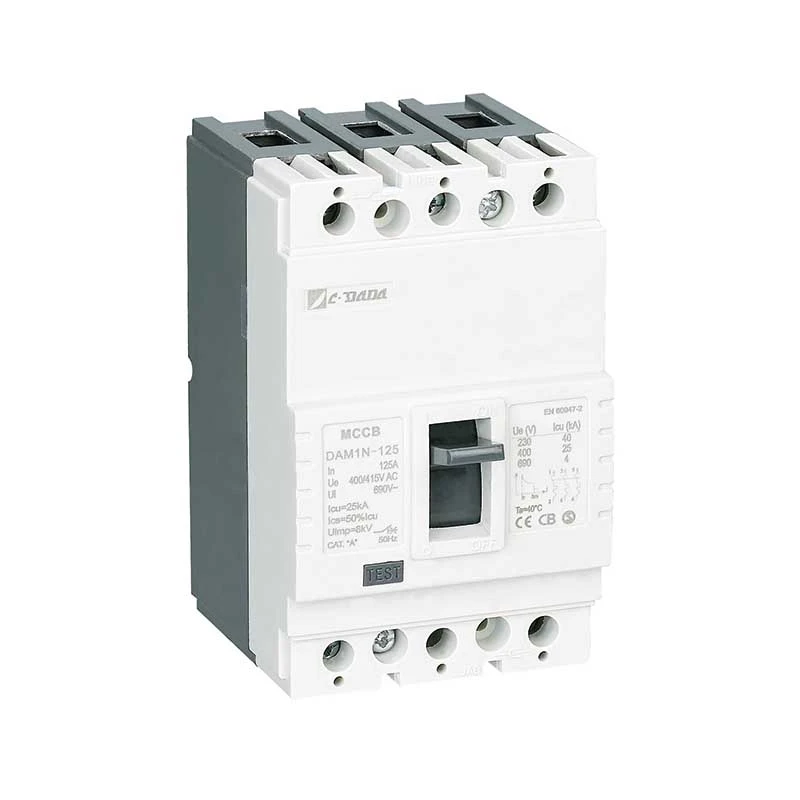

Физически параметри на автоматичен прекъсвач DAM1-125 MCCB в лята кутия

Принцип на работа и защитен механизъм

★ Термична защита (претоварване)

Биметалната лента се огъва при нагряване от продължителен свръхток (> номинален ток). Скоростта на огъване е пропорционална на амплитудата на тока - осигуряване на изключване с обратно време, което имитира термичното поведение на кабела, предотвратявайки неприятни прекъсвания, като същевременно защитава оборудването.

★ Магнитна защита (късо съединение)

По време на късо съединение (напр. фаза към фаза или фаза към земя), силнотоково магнитно поле моментално издърпва буталото на соленоида, освобождавайки заключващия механизъм в рамките на милисекунди – прекъсвайки тока на повреда, преди да настъпи термична повреда.

Предимства на продукта

★ Тяло и капак:

Като материал за тялото и покритието е използвана полиестерна смола от фибростъкло в съответствие със стандарт EN 60512-20-2. Този материал, който се нарича BMC (Bulk Moulding Compound) в литературата, е предпочитан поради високите електрически и механични стойности и може да издържа на температура от 160 ℃ непрекъснато. BMC материалът не гори при контакт с проводник при температура от 960 ℃ в съответствие с IEC 695-2-1

Биметал: Биметалът е материал, състоящ се от комбинация от два пластинчати метала с различни коефициенти на разширение срещу топлина. Токът, преминаващ през прекъсвача, загрява биметала. Поради ефекта на тази топлина. биметалът се огъва към по-малко разтегателната плоча. Тъй като топлината се увеличава с увеличаване на тока, преминаващ през прекъсвача, биметалът се нагрява повече и се огъва повече. По този начин той управлява механизма за отваряне, за да отвори прекъсвача.

★ Контакти:

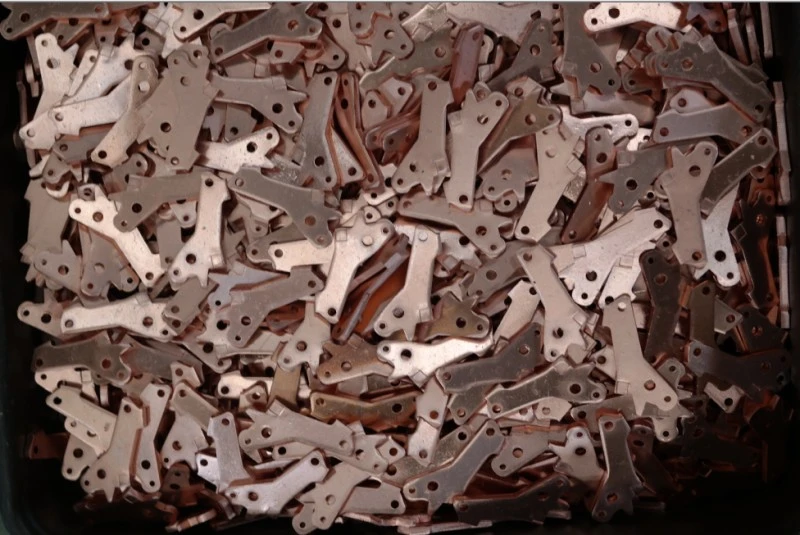

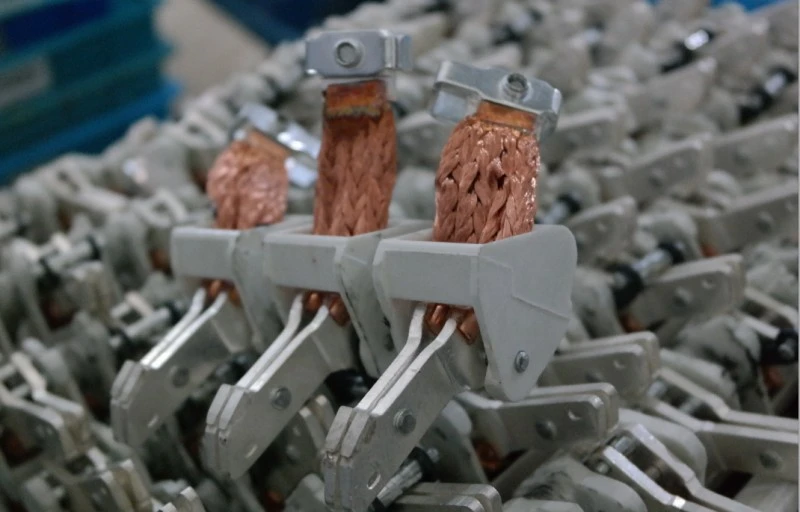

Контактната сплав се определя за прекъсвачи, като се вземат предвид стойностите на счупения и пренесен ток и конструкцията. Обикновено в прекъсвачите се използват контакти от сребро, графит, никел и волфрам. Контактите, които са направени от сребърно-графитни сплави с по-гладка структура, се използват във фиксирани (долни) контакти, сребърни волфрамови контакти, които са по-твърди, се използват в подвижни (горни) контакти. При подвижните контакти е осигурена щампована структура. По този начин щампованите и твърдосплавните контакти имат място върху меките фиксирани контакти при всяко отваряне-затваряне.

По този начин се осигурява най-ниското съпротивление. Движещият се контакт трябва да докосва много добре неподвижния контакт, за да има ниско контактно съпротивление. Прекомерната сила на контактен натиск обаче води до повреда на контактите за по-кратък период от нормалното. Контактните сплави са много важни за здравословното отваряне-затваряне.

★ Дъгова пожарогасителна клетка (сепаратор):

Сепараторите се използват за гасене на дъгата, която се образува при работа на прекъсвача, работещ под напрежение. Докато подвижният контакт е отделен от неподвижния контакт, токът продължава да тече между контактите за известно време и това се нарича дъга. Тази дъга трябва да изчезне за много кратко време

★ Изчезване на Arc:

Дъгата се изтласква към сепараторите поради магнитното поле, образувано около дъгата. По този начин дъгата се удължава и става тънка и прекъсната между разделителните плочи (Фигура-5). Поради характеристиките на материала, използван за страничните стени на сепараторите, излиза газ поради високата температура, причинена от дъгата. Този газ има важен ефект върху изгасването на дъгата.

Приложение

Прекъсвачът с фиксиран тип формован корпус (MCCB) CDADA DAM1 е надежден в критична инфраструктура:

★ Индустриални: стоманодобивни заводи, нефтени и газови платформи, химически заводи

★ Здравеопазване: Болнични главни и подразпределителни табла

★ Транспорт: Железопътна сигнализация, системи за багаж на летището

★ Търговски: Небостъргачи, центрове за данни, търговски центрове, конгресни центрове

★ Обществени места: Театри, стадиони, правителствени сгради

Предимства при инсталиране и поддръжка

★ Лесна интеграция:

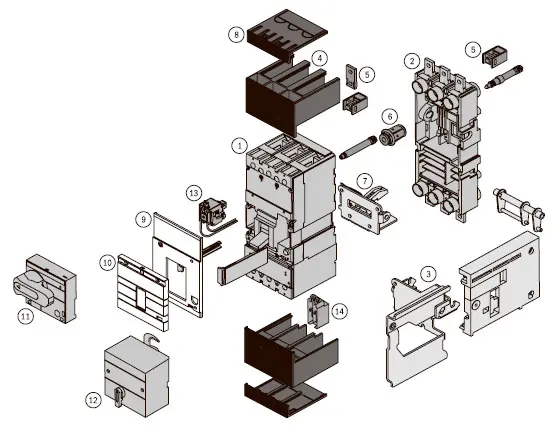

Стандартният комплект включва шини, фазови бариери и хардуер

Допълнителни аксесоари: алармени контакти, шунтови/нисконапреженови изключватели, електрически задвижващи механизми

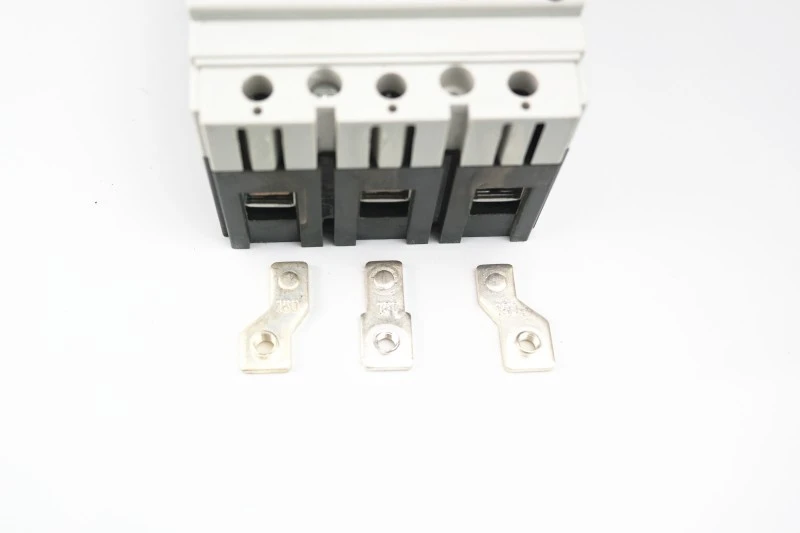

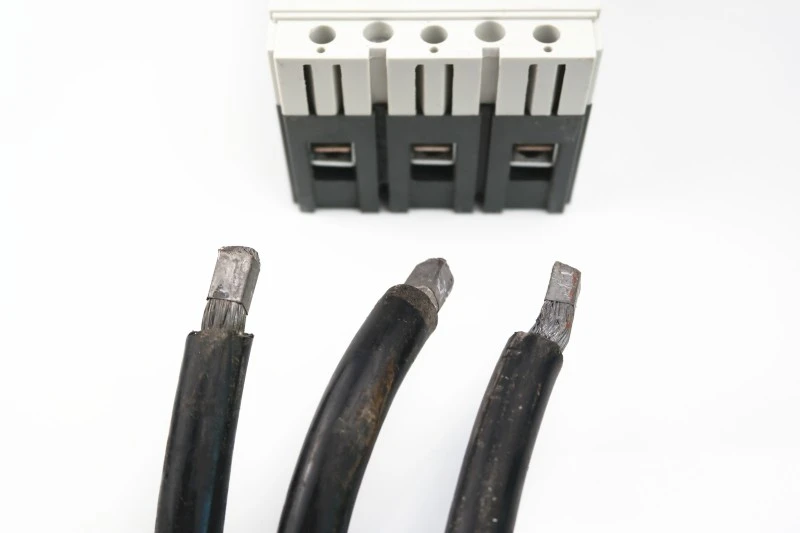

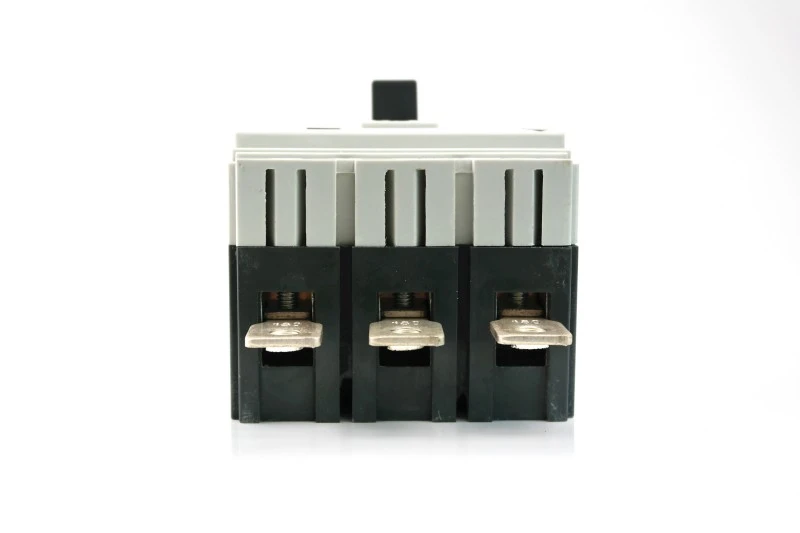

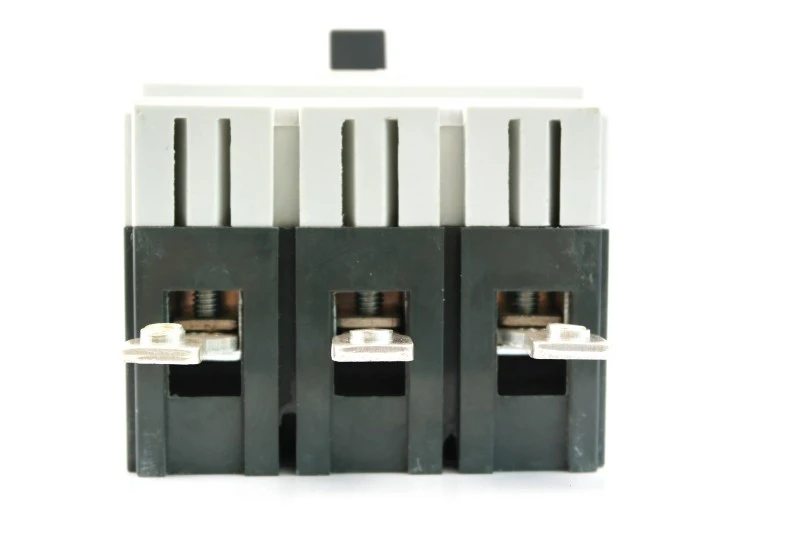

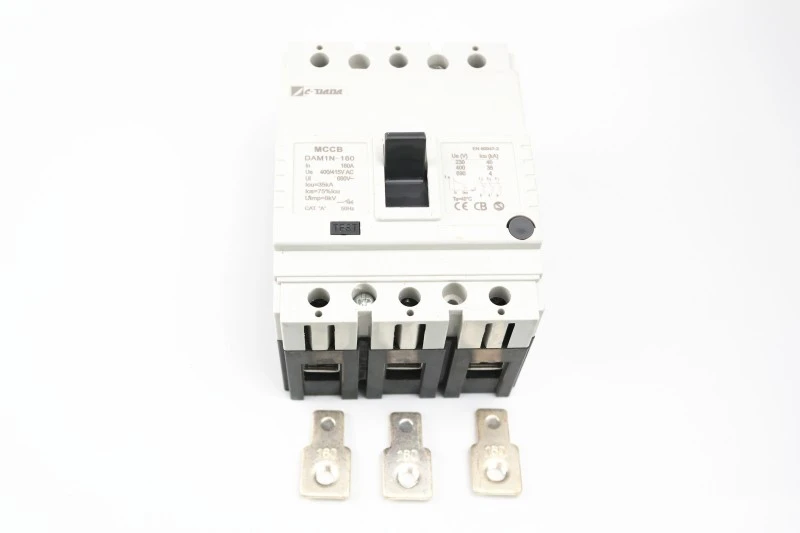

1) Свържете чрез удължена шина (снимка 1)

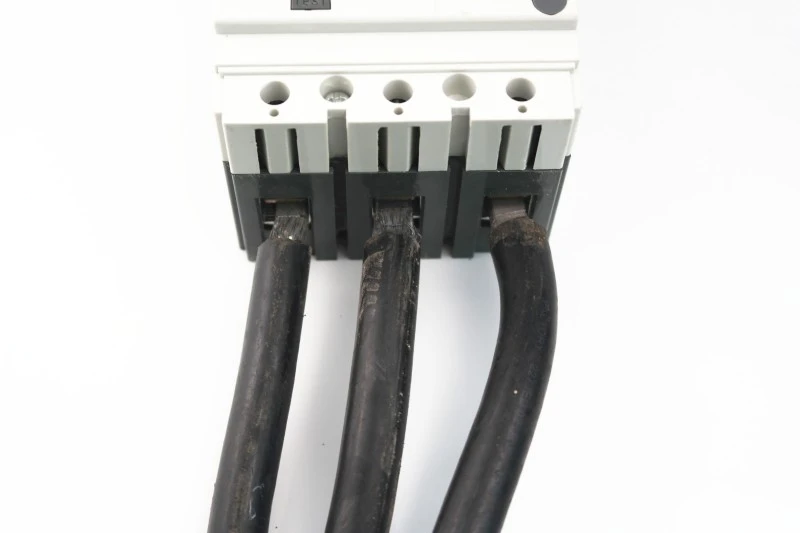

2) Свържете чрез разпределителен терминал (снимка 2)

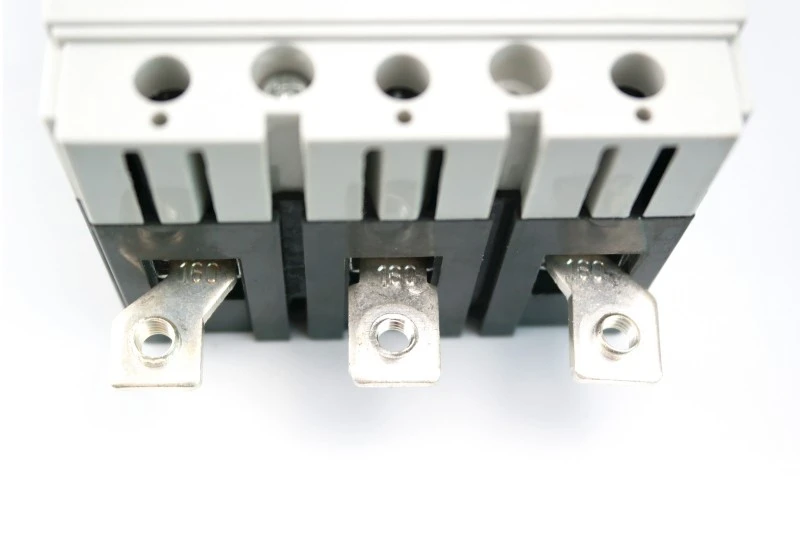

3) Свържете директно кабела (снимка 3) без използване на кабелни накрайници.

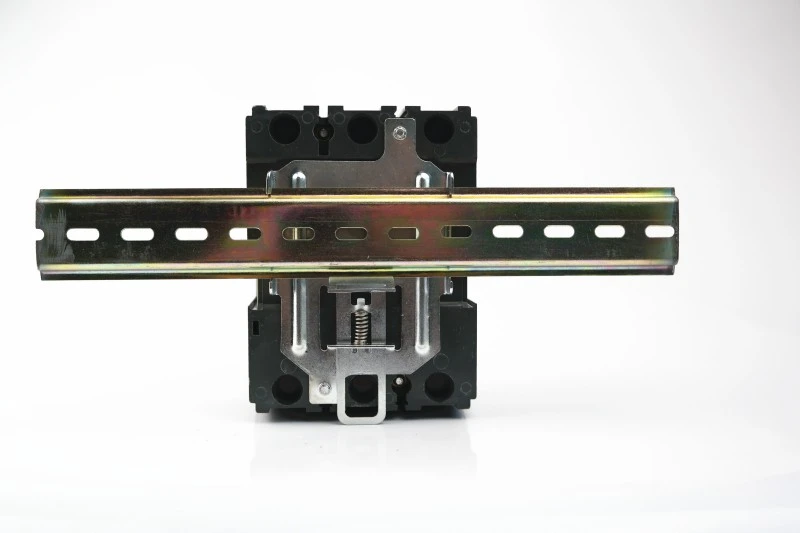

С помощта на специална скоба 125 и 160 единици могат да бъдат монтирани на DIN-шина.

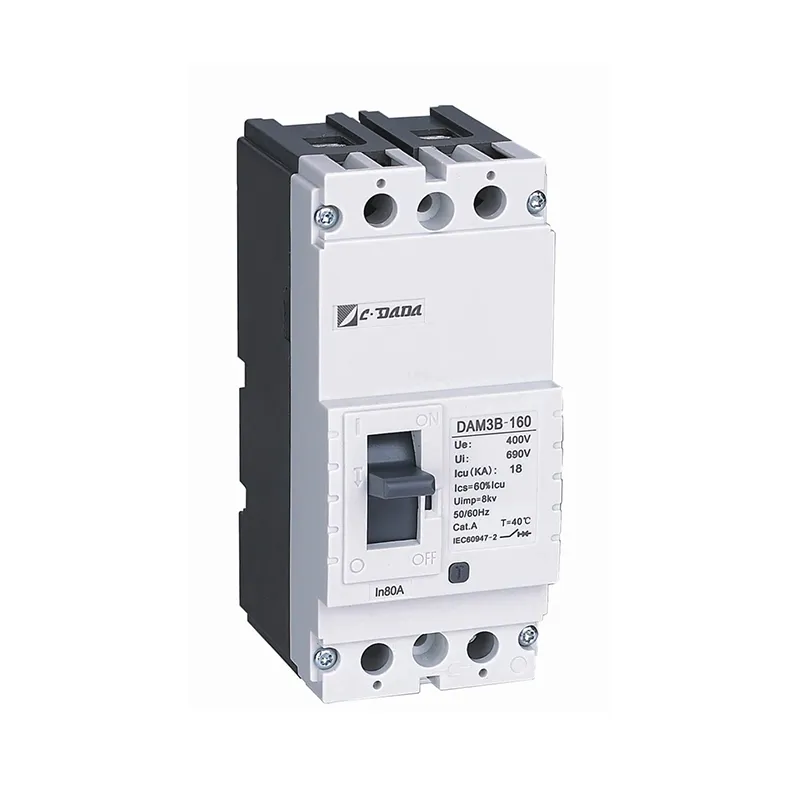

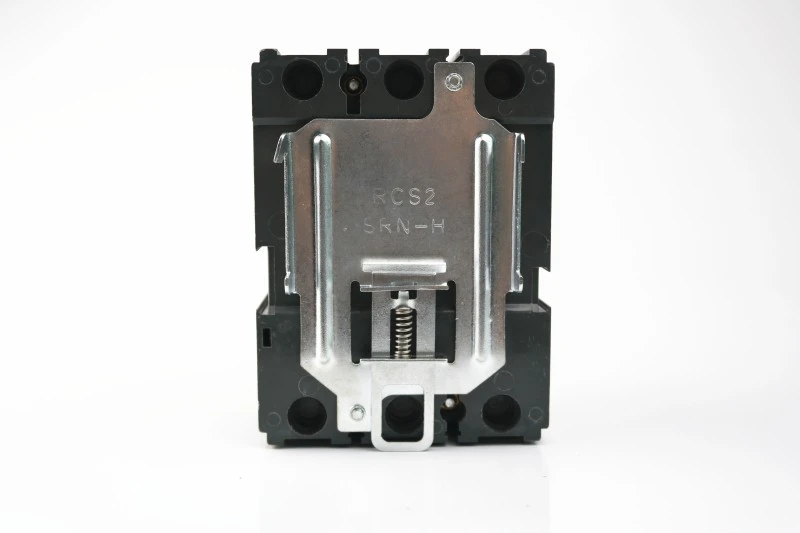

Прекъсвач със скоба

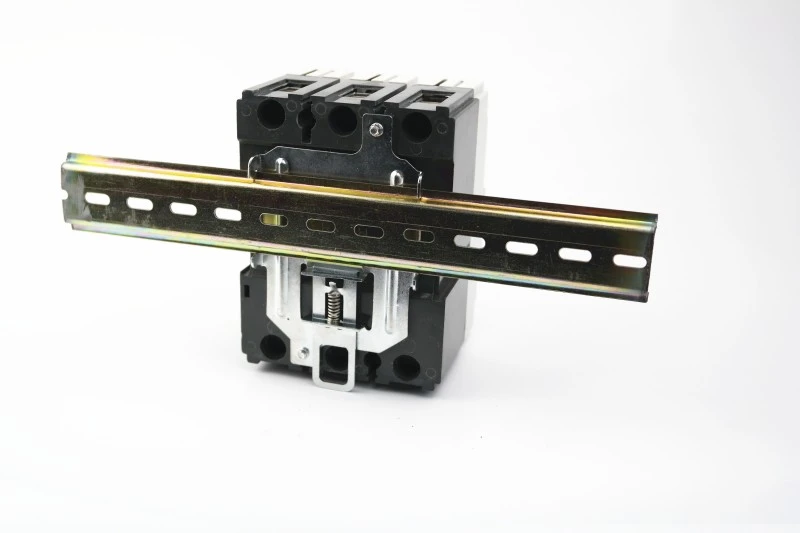

скоба с DIN шина

скоба с DIN шина

★ Спестяващ място дизайн:

10–20% по-лек и по-компактен от домашните алтернативи

Позволява по-малки размери на корпуса → по-ниски разходи за материали и доставка

★ Удобно за потребителя нулиране:

Ясната индикация TRIP предотвратява сляпо повторно включване

Звуковото „щракване“ потвърждава правилното механично зацепване

★ Готов за бъдещето:

Поддържа комплекти за добавяне и изтегляне (за избрани модели)

Съвместим с интелигентни добавки за наблюдение

Защо да изберете CDADA?

1. Ние сме водещ производител от 42+ години. Нашата компания, основана през 1983 г., се развива много бързо в продължение на 40 години.

2. Групата, състояща се от 3 фабрики, притежава производствена площ от 52 400 m² и има повече от 500 служители. Инвестирахме почти десет милиона юана, за да разширим дейността си и да обновим нашите работилници.

3. Фабрично одитирани от INTERTEK, DEKRA & GMC

4. Кашони с висока якост, защита на палети, добри за транспортиране на дълги разстояния

Често задавани въпроси (FAQ)

В1: Може ли прекъсвачът DAM1 с фиксиран тип формован корпус да бъде монтиран на DIN шина?

A1: Да—моделите 125A и 160A могат да се монтират на DIN шини с помощта на опционалната специална скоба. По-високите рейтинги се монтират само на панел.

В2: Какви сертификати притежава серията DAM1?

A2: Сертифициран е с CE, CB, ASTA, KEMA, SEMKO и RoHS, което гарантира съответствие в ЕС, Близкия изток, Югоизточна Азия и извън тях.

Q3: Как да нулирам прекъсвача след пътуване?

A3: Първо преместете лоста докрай надолу до ИЗКЛ. (ще чуете щракване), след което го дръпнете нагоре до ВКЛ. Никога не го насилвайте директно от TRIP на ON.

В4: Съвместими ли са спомагателните устройства?

A4: Да—алармени контакти, спомагателни контакти, шунтови/ниско напрежение и електрически оператори могат да се добавят без разглобяване.

Q5: Подходящ ли е DAM1 за подмяна на по-стари прекъсвачи?

A5: Абсолютно. Неговият компактен отпечатък позволява директна подмяна на старите MCCB в повечето панели – спестявайки време и разходи за надграждане.
