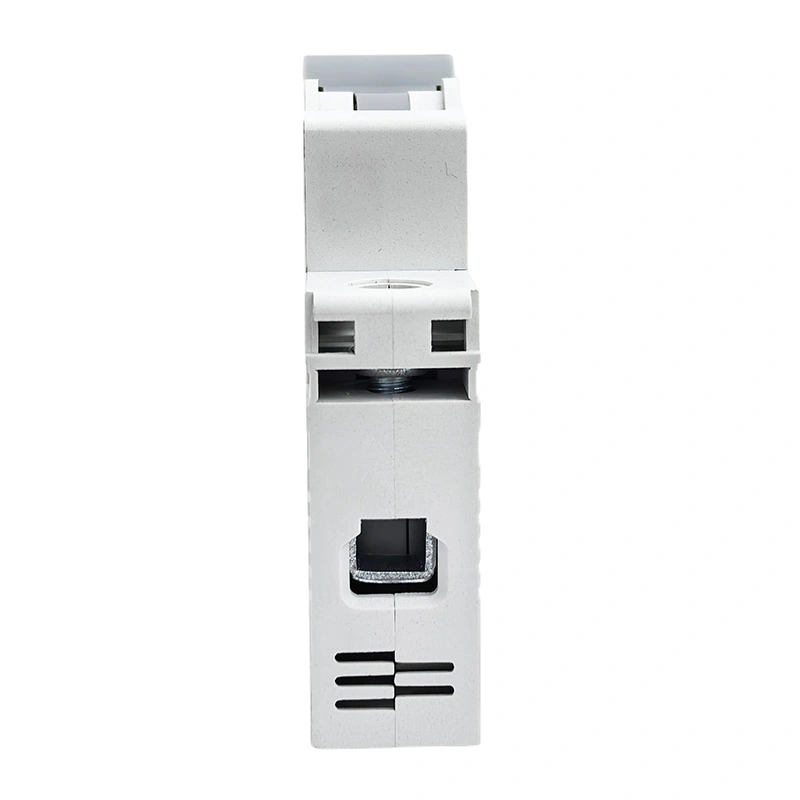

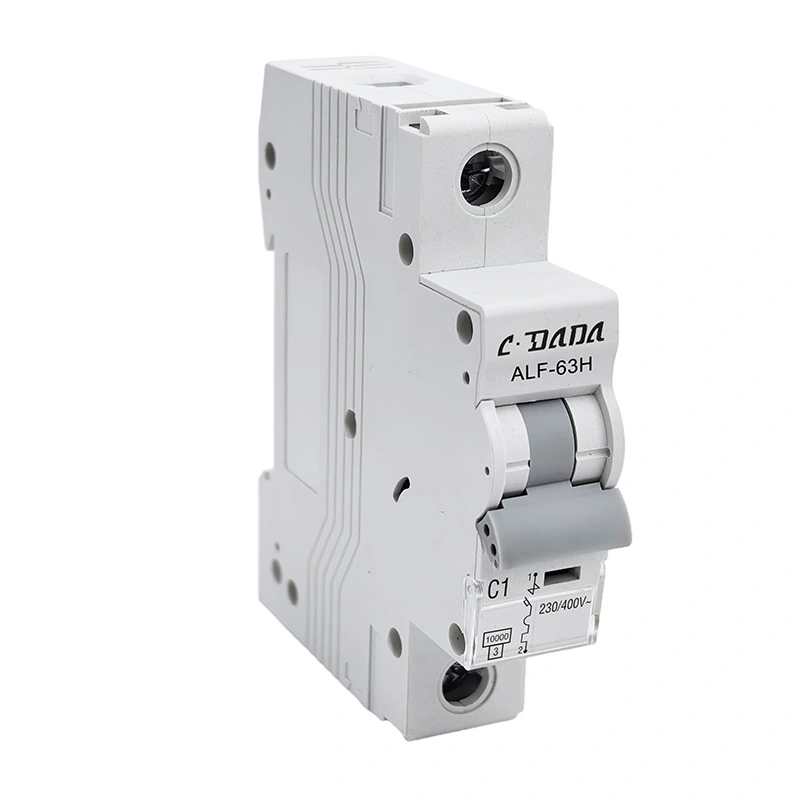

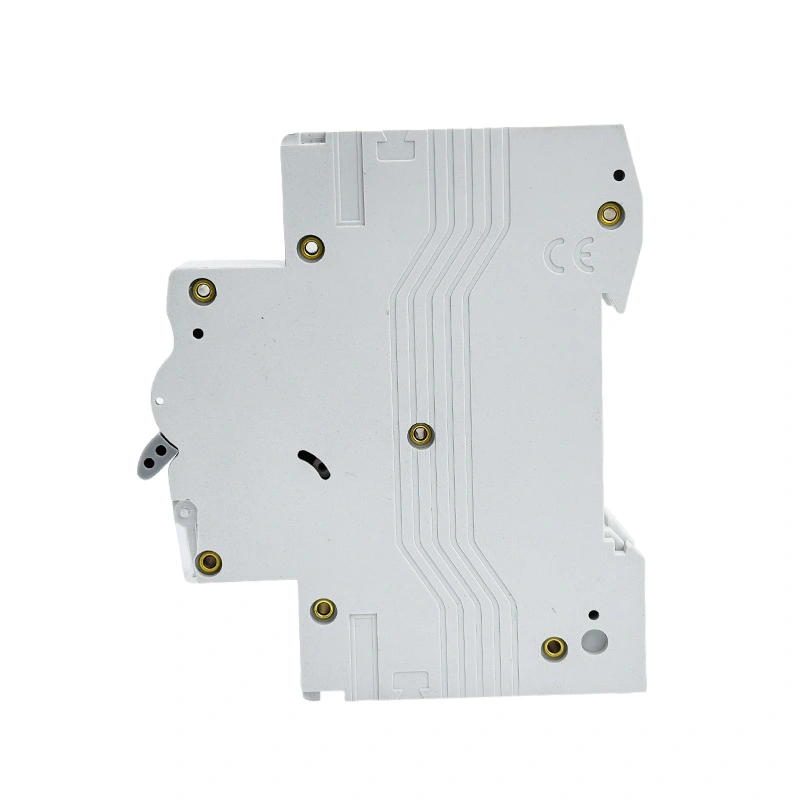

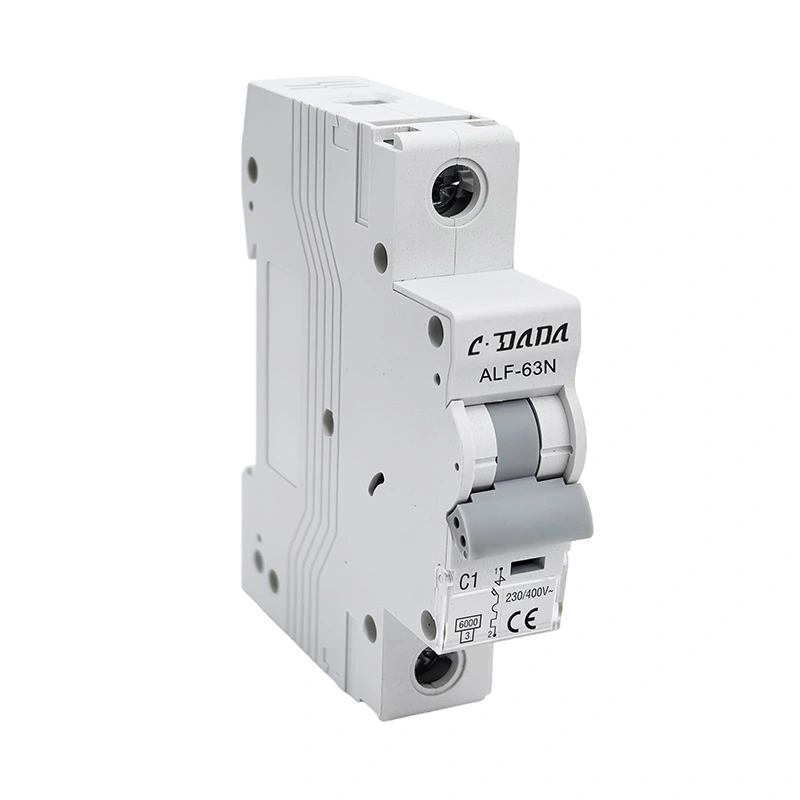

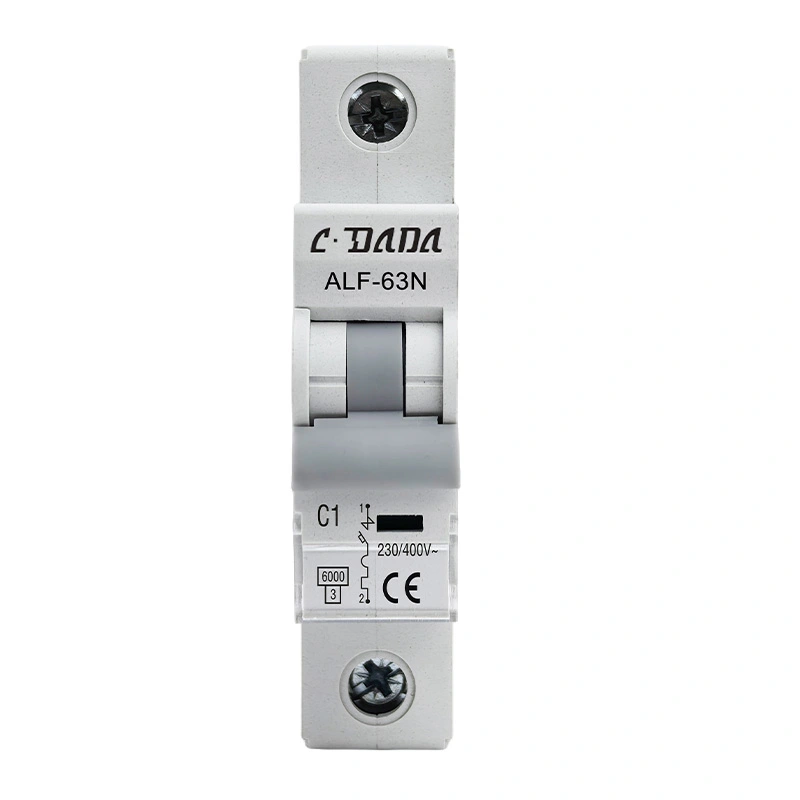

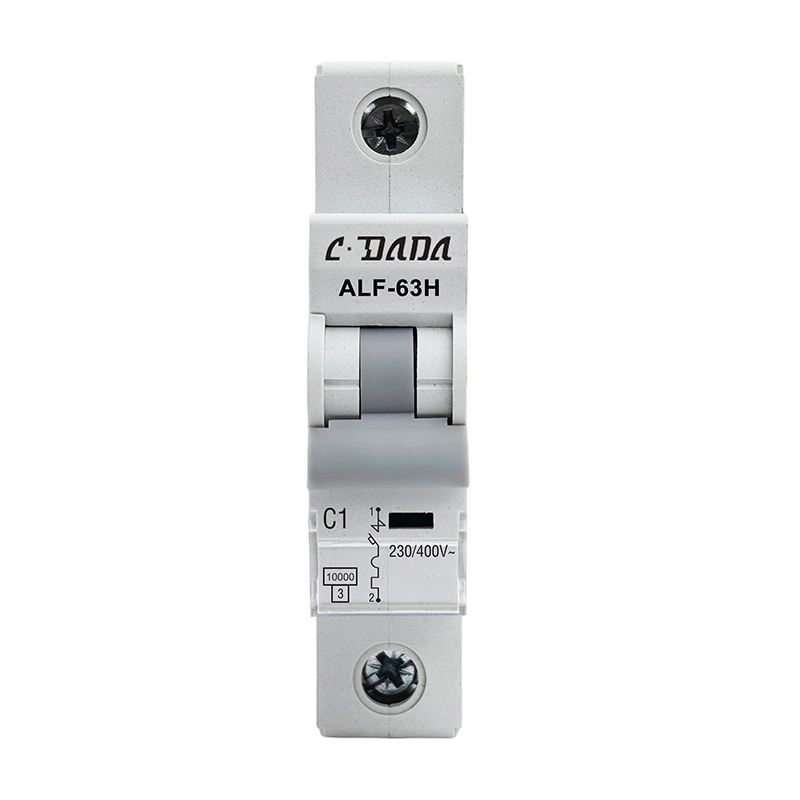

Миниатюрен автоматичен прекъсвач 6KA 10kA

ALF-63N/H серия миниатюрен прекъсвач 6KA 10kA с висока степен на прекъсване (MCB), отговаря на стандарта IEC60898, MCB има характеристиката на надеждна работа, прецизна защитна функция, кратко време на освобождаване и висок капацитет на прекъсване, както и малък обем. Той се използва широко в и претоварване на контактори, разпределителни уреди и електрически апарати.

Свържете се с CDADA и изберете нас като ваш производител, ние можем да предложим OEM/ODM услуги.

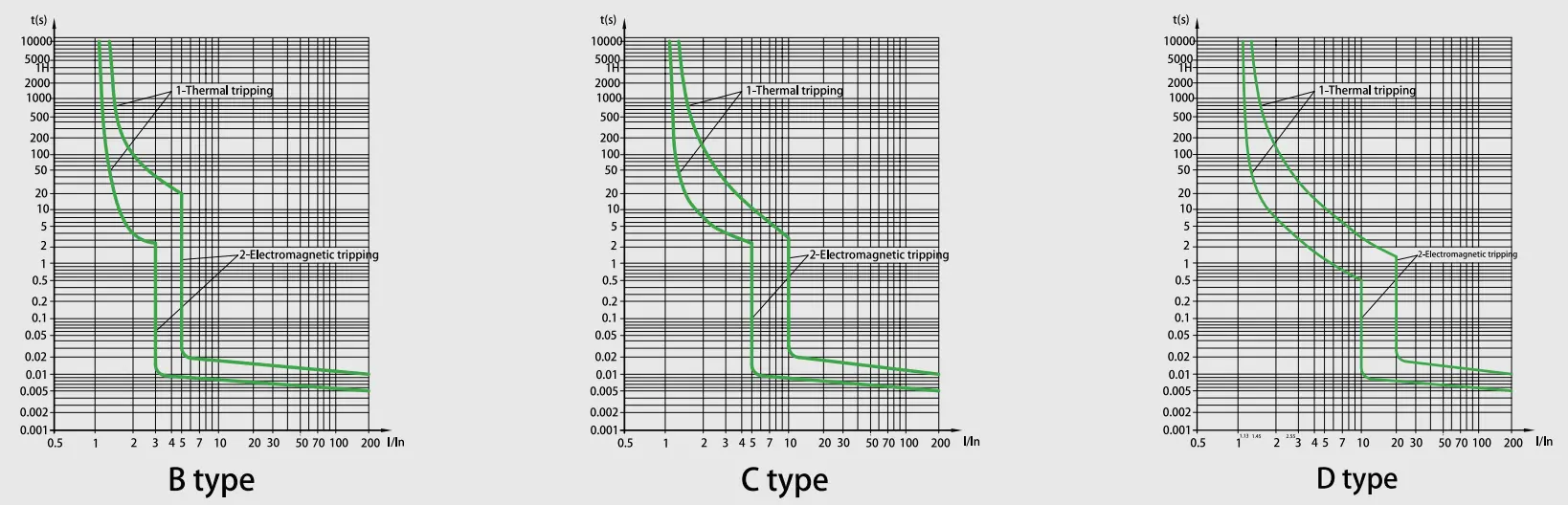

Характеристична крива

Техническа спецификация

Миниатюрен автоматичен прекъсвач ALF-63N/H серия 6KA 10kA
Стандартен	EN/IEC60898-1
Капацитет на прекъсване (kA)	6,10
защита	Срещу претоварване и късо съединение
Номинален ток (A) In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Номинално напрежение (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Номинално импулсно издържано напрежение Uimp(kV)	4
Номинално изолационно напрежение Ui(V)	500
Каса за ограничаване на енергията	3
Околна температура (℃)	-25~+40, Макс.95% влажност
Термична работна граница	1,13xln Без прекъсване в рамките на един час
	1,45xIn Изключване в рамките на един час
Магнитно действие	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Брой полюси	1P,1P+N,2P,3P,3P+N и 4P
Тип пътуване	Термично/магнитно освобождаване
Капацитет на терминала	16 mm² гъвкав или 25 mm² твърд до 25 A рейтинги
	25 mm² гъвкав или 35 mm² твърд от 32 A до 63 A
Степен на защита	IP20
Монтаж	Монтаж на DIN шина 35 мм
ширина	17,8 mm на полюс

Характеристика на освобождаване на прекъсвача

НЕ	Номинален ток на освобождаване (A)	Първоначално състояние	Тестови ток	Определено време	Резултат, който трябва да се получи	Забележки
1	1-63	студено състояние	1,13 инча	t≤1h	Не-пътуване
2	1-63	при предишния тест	1.45ln	t<1h	пътуване	Настройване на тока до определена стойност стабилно за 5s
3	В≤32	студено състояние	2,55 инча	1s	пътуване
	В>32
4	1-63	студено състояние	3 инча	t≤0.1s	Не-пътуване	Б тип
			5 инча	t<0.1s	пътуване	Б тип
			5В 10ln	t≤0.1s	Не-пътуване	C тип
			10 инча	t<0.1s	пътуване	C тип
			20ln	t≤0.1s	Не-пътуване	D тип
				t<0.1s	пътуване	D тип

Издръжливост (операции)

Категория	Операционни цикли	Честота на работа	Номинален ток
Електрическа издръжливост	4000	240/ч	1-32
		120/ч	40-63
Механична издръжливост	10000	240/ч	1-63

Характеристики

★ Свръхвисок капацитет на прекъсване при късо съединение

Усъвършенстваната технология за контрол на дъгата постига по-висок капацитет на прекъсване в сравнение с индустриалните стандарти, осигурявайки надеждна защита за индустриални електрически системи при екстремни условия на повреда.

★ Интерфейс за свързване с двоен режим

Интегрираният хибриден дизайн на терминала поддържа както твърдо докинг шина, така и гъвкаво затягане на кабела, което позволява адаптиране без инструменти към различни сценарии за инсталиране, като същевременно намалява времето за окабеляване с 40%.

★ Механизъм за съхранение на енергия за дълголетие

Подпомагана от пружина операционна система с издръжливост на 10 000 механични цикъла, включваща технология за компенсиране на износването

★ Усъвършенстван композитен корпус

със свойства за забавяне на славата, устойчивост на топлина и устойчивост на импулси, интегрирани камери за гасене на дъгата за локални повреди.

★ Динамична токоограничаваща топология

Интелигентното потискане на пропускащата енергия намалява пиковите токове на повреда с 65-80%, което позволява оптимизиране на спецификацията на устройството надолу по веригата с 30% потенциал за общо намаляване на системните разходи.

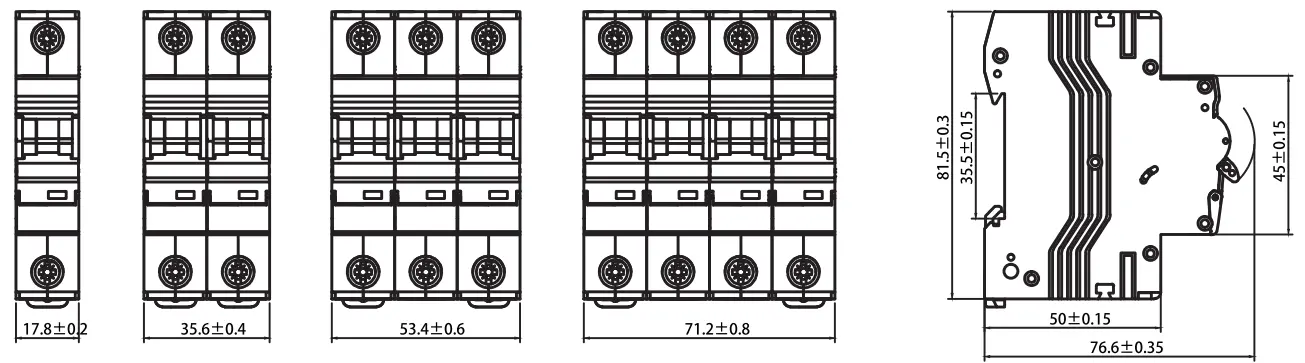

Контурни размери

Сценарии за приложение

★ Жилищни: потребителски модули и разпределителни табла за домашна безопасност.

★ Промишлени: Защита на контактори, разпределителни уреди и тежки електрически апарати.

★ Търговски: Офис сгради и търговски центрове, изискващи висока надеждност.

Контрол на качеството и стандартно тестване

★ Всеки CDADA MCB се подлага на строги тестове, за да се гарантира съответствие с IEC60898-1:

★ Тест за термично изключване: Проверено при 1,13 In (без изключване) и 1,45 In (изключване в рамките на 1 час).

★ Тест за магнитно изключване: Тестване за прецизно освобождаване за B, C и D характеристики.

★ Електрическа издръжливост: Тестван за 4000 работни цикъла.

★ Механична издръжливост: Проверена за 10 000 цикъла.

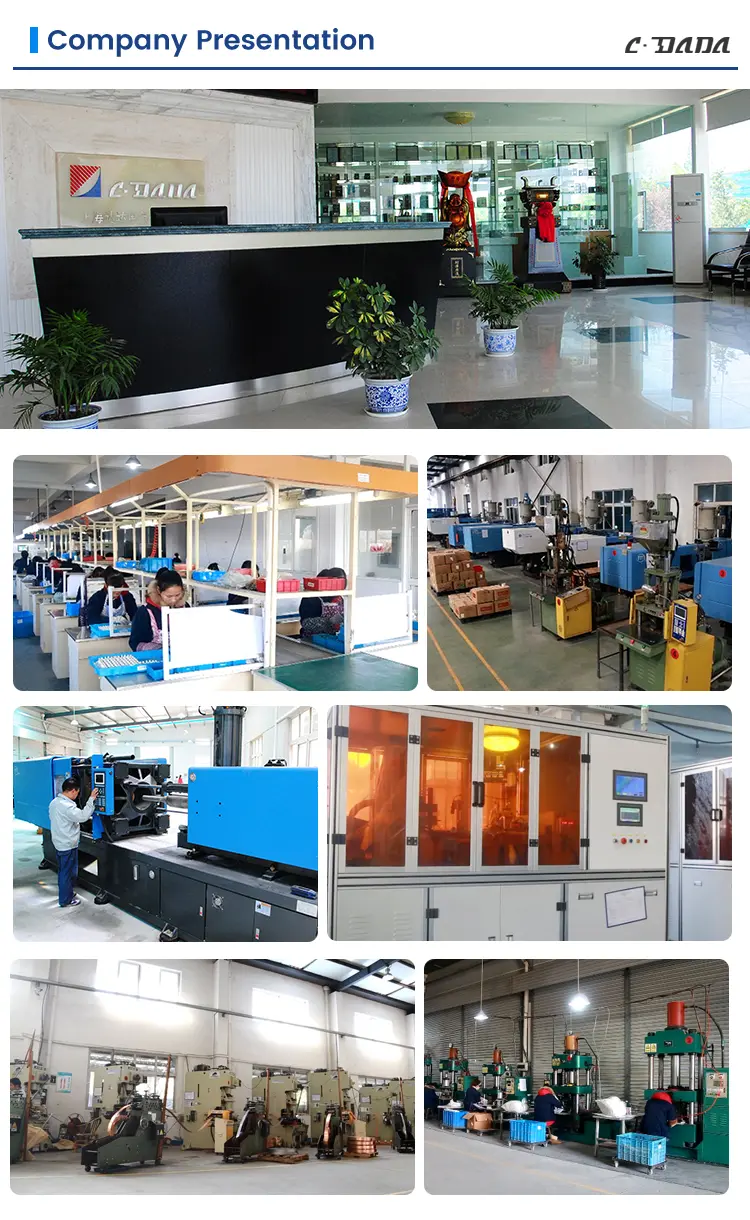

Фабрична здравина и поддръжка
