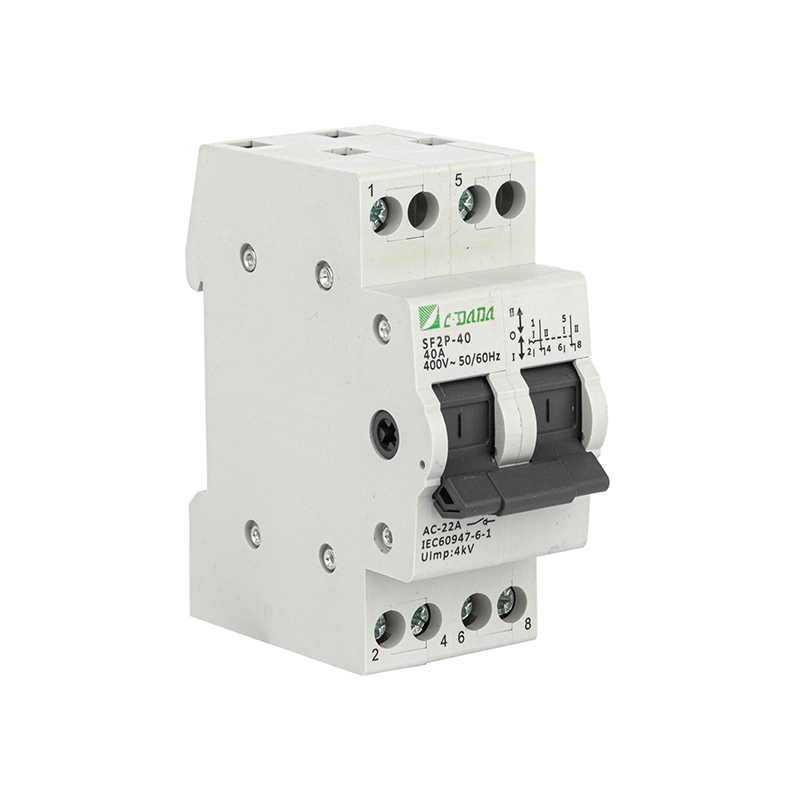

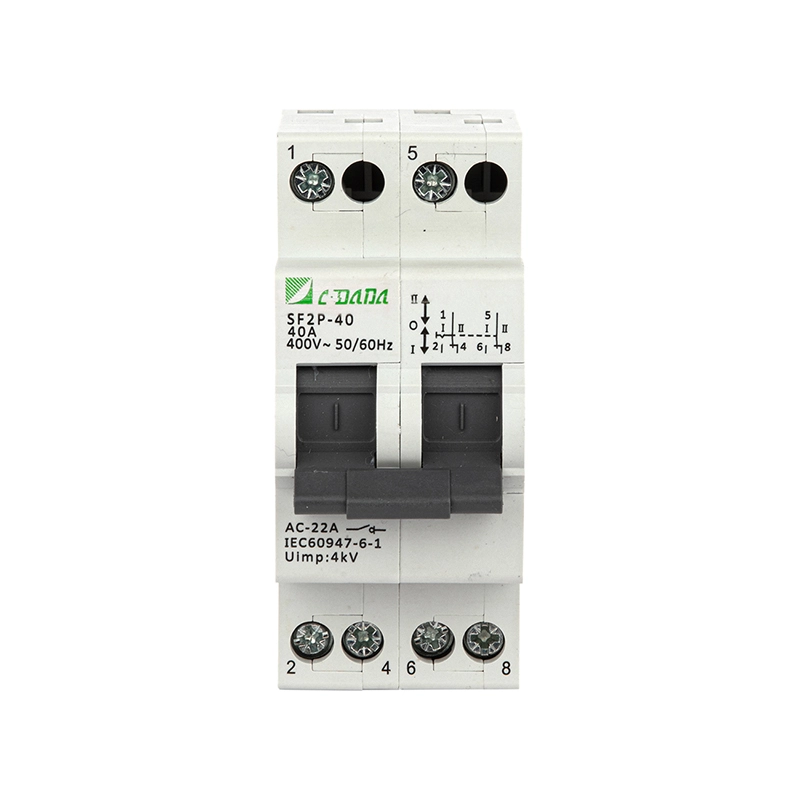

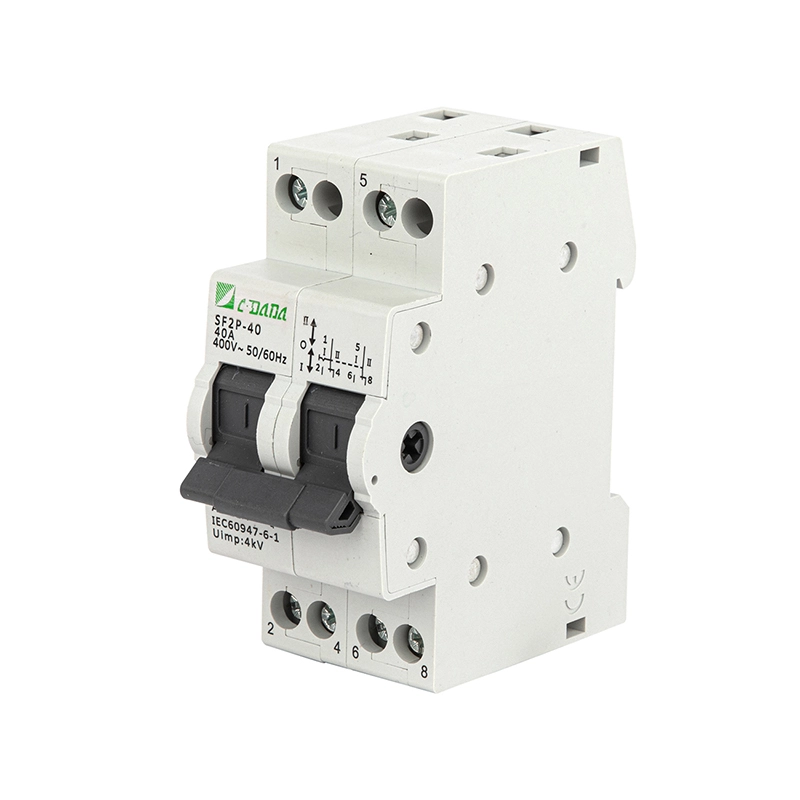

2P превключвател

Осигурете безопасно и надеждно превключване на източника на захранване с превключвателя CDADA SF Series 2P, той е подходящ за преобразуване на критични вериги в жилищни, търговски и леки индустриални приложения. Този микро превключвател, монтиран на DIN-шина, поддържа двойни източници на захранване или товари с ясна 3-позиционна работа: I -OFF-II, което позволява безпроблемни преходи между основното/мрежовото и резервното/генераторното захранване, управление на двигателя напред/назад или вериги за наблюдение на фаза/напрежение.

Оценен за AC 50/60Hz, 230–400V и токове от 16A до 125A, превключвателят CDADA 2P отговаря на стандартите IEC 60947-3 и EN 60947-3. Отличаващ се с индикатори за положение ВКЛ./ИЗКЛ., контакти с висока проводимост и механизъм за бързо задействане/счупване с помощта на пружина, той осигурява стабилна работа дори при чести ръчни операции. Проектиран за модулен монтаж заедно с MCB и контактори, той е идеален за разпределителни табла в сгради, помпени помещения, телекомуникационни шкафове и системи за аварийно осветление.

Ключови спецификации

Серия: 2P ръчен превключвател от серия SF

Марка: CDADA | Производител: Shanghai DADA Electric CO., LTD

Полюси: 2P (двоен полюс) — предлага се във варианти от 1P до 4P

Номинален ток: 16A – 125A (намаляване до 80% над 40°C на околната среда)

Номинално напрежение: 230/400V AC, 50/60Hz

Изолационно напрежение (Ui): 500V

Категория на използване: AC-22A (смесени резистивни и индуктивни товари)

Кратковременен издържан ток (Icw): 12×Ie за 1s

Производителност: 20×Ie, t=0.1s

Механичен живот: 8500 операции

Електрически живот: 1500 операции (под товар)

Степен на замърсяване: II

Монтаж: Стандартна TH35 DIN шина

Работа: Ръчна дръжка с 3 позиции (I – O – II)

Индикатори: Видимо ВКЛ./ИЗКЛ. положение чрез подравняване на дръжката

Клеми: кабелна или шинна връзка

Момент на затягане:

1,2 N·m (16–40A)

3,5 N·m (63–125A)

Бележка за безопасност: Няма камера за гасене на дъга → трябва да се използва с предпазители/MCB нагоре по веригата за защита от късо съединение

Лист с технически данни

Защо да изберете CDADA 2P Switch Switch?

★ Безопасна 3-позиционна изолация

Истинското положение ИЗКЛЮЧЕНО (O) изключва и двата източника - критично за поддръжката и безопасността срещу обратно подаване.

★ Модулен дизайн на DIN-шина

Инсталира се за секунди заедно с MCBs—спестява място и опростява оформлението на панела в интелигентни сгради или OEM кутии.

★ Контакти с висока надеждност

Оптимизираната динамично-статична контактна геометрия осигурява ниско съпротивление и дълготрайна стабилност.

★ Глобално съответствие

Сертифициран по IEC 60947-3, приет в Европа, Азия, Африка и Латинска Америка.

★ Безопасна за потребителя работа

Пружинен механизъм предотвратява частично зацепване; удължена дръжка по избор за модели 63A+.

★ Разнообразни приложения

От прехвърляне на генератор към обръщане на посоката на двигателя - един превключвател, множество функции.

Типични приложения

Резервни енергийни системи: Превключете между помощна програма и генератор

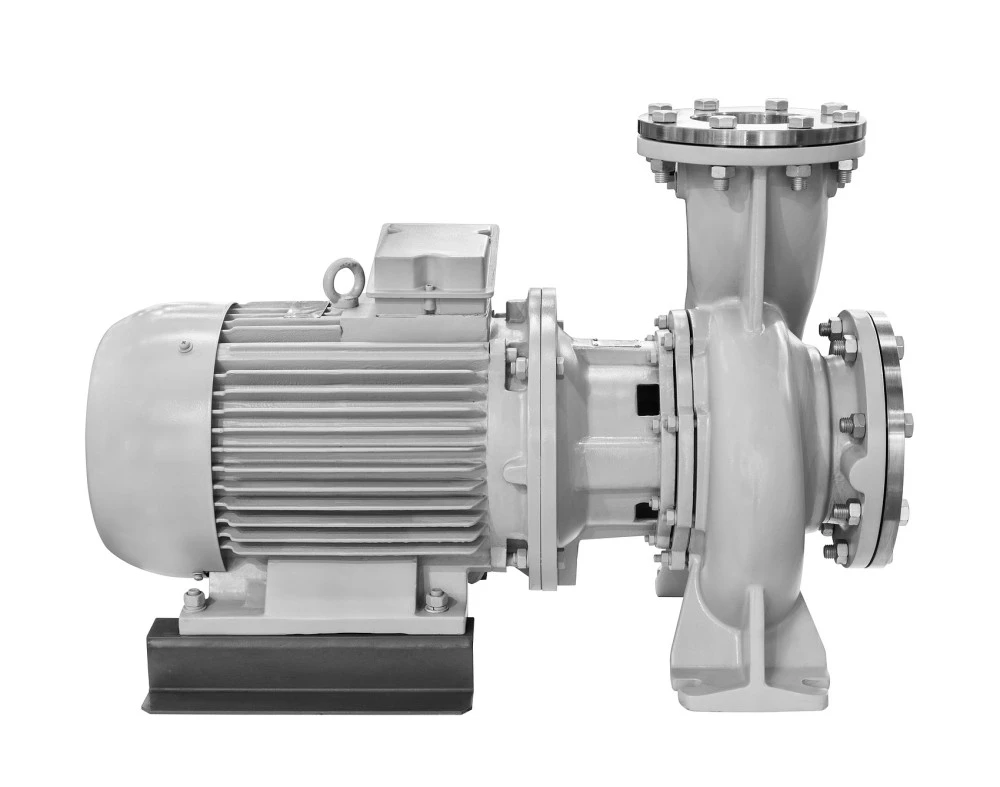

Управление на мотора: Въртене напред/назад на малки помпи или вентилатори

Измервателни вериги: избор на напрежение/фаза в измервателни панели

Сградна автоматизация: Двойно превключване на HVAC блок, прехвърляне на аварийно осветление

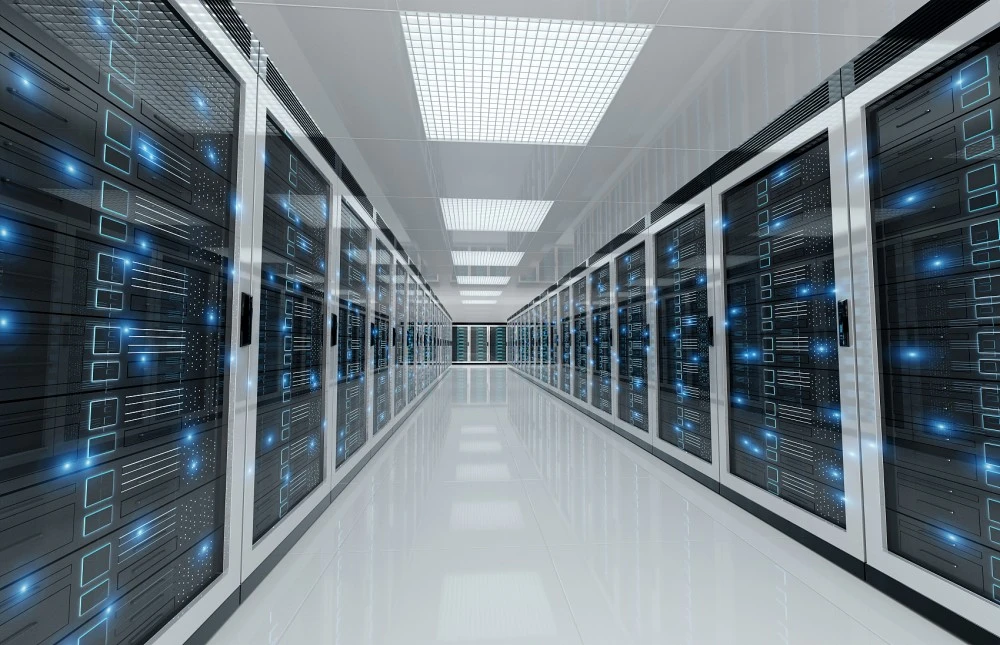

Телекомуникации и центрове за данни: Избор на резервен източник на PSU

Относно CDADA

★ Нашите основни предимства са:

1) Пълни международни сертификати,

2) Силна OEM/ODM способност,

3) Високо съотношение цена-производителност,

4) Надежден широкомащабен производствен капацитет,

5) Богат опит в износа.

★ Нашите продукти се изнасят успешно в Югоизточна Азия, Близкия изток, Южна Америка, Африка, Европа и страните от ОНД, със силен фокус върху пазарите на „Един пояс, един път“.

★ Инвестираме непрекъснато в научноизследователска и развойна дейност, наблюдаваме глобалните стандарти и пазарни тенденции и си сътрудничим с експерти от индустрията, за да обновим нашето продуктово портфолио.

Често задавани въпроси

В1: Мога ли да превключвам при натоварване?

A1: Не се препоръчва. 2P превключвателят от серията SF няма камера за гасене на дъгата. Винаги изключвайте веригата преди превключване или използвайте само за прехвърляне без товар (напр. функция на изолатор). За превключване на жив товар помислете за моторизирани ATS или разединители с предпазител.

В2: Защо има позиция „O“ (ИЗКЛЮЧЕНО)?

A2: Централната ИЗКЛЮЧЕНА позиция осигурява пълна изолация и от двата източника на захранване - от съществено значение за безопасността на поддръжката и предотвратяване на обратно захранване към генератори или инвертори.

Q3: Имам ли нужда от предпазители с този ключ?

A3: Да. Тъй като не може да прекъсва токовете на повреда, винаги го свързвайте с предпазители нагоре по веригата или MCB, оценени за очаквания ток на късо съединение на вашата система.

Q4: Може ли да контролира посоката на двигателя?

A4: Да—за малки двигатели 2P превключвателят може да обърне последователността на фазите, когато е свързан правилно. Уверете се, че двигателят е спрян и без ток, преди да смените посоката.

Q5: Защо да изберете CDADA пред други марки?

A5: CDADA предлага:

● Истинска 3-позиционна механична блокировка (без плаващи състояния)

● Съвместимост на DIN-шина с глобалните стандарти за панели

● Ясна визуална индикация на позицията на превключвателя

● Здрав пружинен механизъм за надежден контактен натиск

● Конкурентни цени с пълна IEC сертификация и техническа поддръжка
