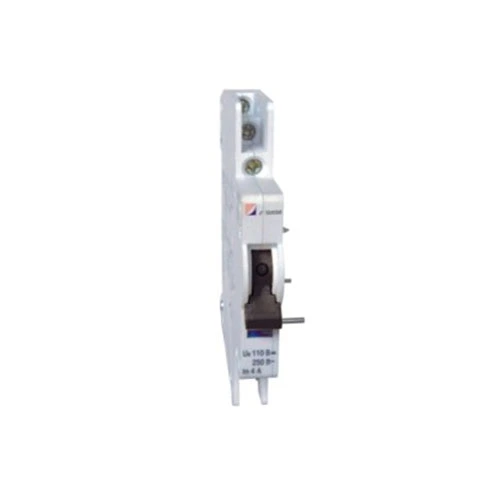

MCB аларма и спомагателен контакт

CDADA е производител и доставчик с 40+ години опит, виждали сме твърде много проекти, при които операторите на панели пропускат задействан прекъсвач - докато не стане твърде късно. Ето защо проектирахме CDADA MCB аларма и спомагателен контакт (DAB7-FL): интелигентно, спестяващо място решение, което ви дава два критични сигнала в един модул – позиция на прекъсвача (ON/OFF) и причина за изключване (претоварване/късо съединение).

Нашият съвет: Ако вашата система за управление трябва да прави разлика между ръчно изключване и изключване при повреда, това е аксесоарът, който трябва да посочите. Стандартните спомагателни контакти сами по себе си не могат да направят разликата, но нашите могат.

Двуфункционален дизайн: един модул, два сигнала

CDADA MCB аларма и спомагателен контакт разполага с два независими трансферни контакта с умен механичен селектор:

★ Жълт индикатор при “A”: И двата контакта действат като спомагателни контакти → сигнализира MCB ON/OFF състояние

★ Жълт индикатор на „AL“:

★ Ляв контакт = спомагателен (статус ВКЛ./ИЗКЛ.)

★ Десен контакт = Аларма (активира се само когато MCB се задейства поради повреда)

★ Това означава, че можете да свържете:

★ Зелена светлина за показване на „захранване“

★ Червена светлина или PLC вход за задействане на „аларма за повреда“

★ Всичко от един допълнителен модул на вашия DAB7-63 MCB.

Технически спецификации

Важно: Този аксесоар не може да се използва самостоятелно — трябва да се монтира директно върху DAB7-63 MCB.

Ръководство за инсталиране (от нашите инженери на място)

★ Следвайте тези стъпки за безопасна и надеждна работа:

★ ИЗКЛЮЧЕТЕ веригата преди инсталиране.

★ Плъзнете модула DAB7-FL от лявата страна на DAB7-63 MCB, докато щракне.

★ Закрепете с включената двустранна лента (за устойчивост на вибрации).

★ Свържете проводниците към 4-те клеми (2 на контактна група):

★ Използвайте лявата двойка за спомагателен (статус)

★ Използвайте правилната двойка за аларма (откриване на пътуване)

★ Задайте жълтия селектор на „AL“, ако имате нужда от функция за аларма за повреда.

★ Тест: Изключете ръчно MCB—само аларменият контакт трябва да промени състоянието си по време на изключване при повреда.

★ Професионален съвет: Обозначете ясно кабелите си! Много техници бъркат спомагателни и алармени сигнали по време на пускане в експлоатация.

Кога трябва да използвате това вместо стандартен допълнителен контакт?

Типични приложения:

★ Център за данни PDU мониторинг

★ Слънчеви комбиниращи кутии

★ Индустриални контролни панели

★ Системи за управление на сгради (BMS)

★ Вериги за безопасност на асансьор или HVAC

Често задавани въпроси

Q1: Мога ли да използвам това на не-CDADA MCB?

A1: Не. DAB7-FL е проектиран механично и като размери само за прекъсвачи CDADA DAB7-63. Няма да пасне на MCB на Schneider, ABB или Siemens.

Q2: Как всъщност работи аларменият контакт?

A2: Вътре в MCB механизъм за блокиране на задействане се движи по различен начин по време на изключване при термична/магнитна повреда спрямо ръчно изключване. DAB7-FL открива тази механична разлика и активира алармения контакт само при реални повреди.

Въпрос 3: Имам ли нужда от свързване на двата контакта?

A3: Не е задължително. Можете да използвате само спомагателния, само алармата или и двете - в зависимост от вашата контролна логика. Модулът ви дава гъвкавост.

Q4: Подходящ ли е за DC слънчеви приложения?

A4: Да! С рейтинг DC-12 от 110 V/0,5 A, той е идеален за наблюдение на слънчеви низове, където трябва да откриете дефекти на фотоволтаични масиви от разстояние.

Q5: Защо да изберете CDADA пред генерични марки?

A5: Защото предлагаме:

● Истинска дискриминация на грешките (не само отчитане на позицията)

● Безпроблемна интеграция с DAB7 MCBs—без адаптерни плочи

● Фабрично тестван механичен куплунг – без луфт или пропуснати сигнали

● Ясен визуален индикатор (жълт флаг) за проверка на място

● Глобални сертификати (CE, CB, RoHS) за безпроблемни проекти

Окончателна бележка от CDADA R&D

В съвременните електрически системи „включване/изключване“ не е достатъчно – имате нужда от интелигентност. Нашият MCB аларма и спомагателен контакт превръща прост прекъсвач в диагностичен възел, като ви помага да изградите по-интелигентни и по-безопасни панели. И тъй като е направен от същия екип, който проектира MCB, вие получавате перфектна синергия – без предположения.“ — Екип за разработка на продукти на CDADA

Готови ли сте да поръчате? Предлагаме:

● Групови отстъпки за панелисти

● Предварително сглобени MCB + DAB7-FL модули (спестяване на труд)

● Безплатни схеми на свързване и примери за логика на PLC
